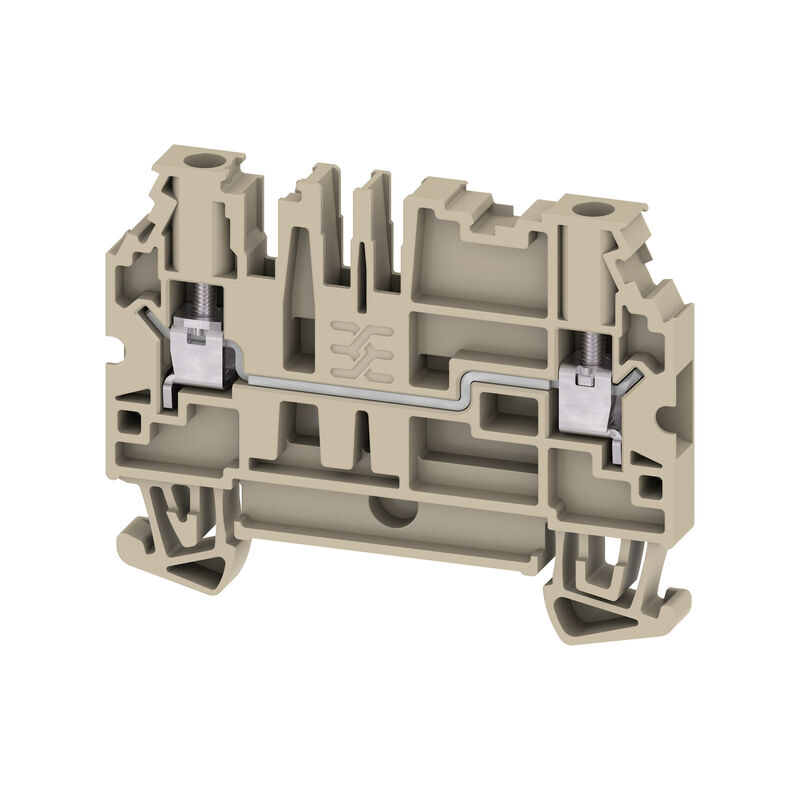

Feed-through terminal block, Screw connection, dark beige, 4 mm², 32 A, 800 V, Number of connections: 2

Référence produit 2892680000
Ouvrir dans le configurateur
Fiche technique Teknisk support Nedladdningar av produkter
Zubehör 80 Verwandte Artikel 92
Homologaciones Datos generales para pedido Dimensions et poids Temperatures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Rating data Bemessungsdaten nach UL Klasyfikacje

Homologaciones

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Datos generales para pedido

Ausfuehrung
Feed-through terminal block, Screw connection, dark beige, 4 mm², 32 A, 800 V, Number of connections: 2
Best.-Nr.
2892680000
Típus
W2C 4 FT STB
GTIN (EAN)
4064675884361
VPE
50 Stück

Dimensions et poids

Profondeur
46 mm
Profondeur (pouces)
1,811 inch
Magasság
60 mm
Height (inches)
2,362 inch
Largeur
6,1 mm
Width (inches)
0,24 inch
Nettogewicht
11,93 g

Temperatures

Température ambiante
-60 °C…85 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
71bca7a4-d3a0-4004-a59e-223f1cfa650d

Caractéristiques des matériaux

Werkstoff
Wemid
Farbe
dunkelbeige
Brennbarkeitsklasse nach UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certifikat nr. (ATEX)
TUEV22ATEX7090U
Zertifikat-Nr. (IECEX)
IECEXTUR22.0020U
Spannung max (ATEX)
550 V
Strom (ATEX)
29 A
Leiterquerschnitt max (ATEX)
4 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
29 A
Leiterquerschnitt max (IECEX)
4 mm²

Caractéristiques du système

Abschlussplatte erforderlich
Igen
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
TS 35
explosionsgeprüfte Ausführung
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Ja

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
8 mm
Anschlussart
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
0,6 Nm
Anzugsdrehmoment, min.
0,5 Nm
Gauge to IEC 60947-1
A3
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,25 mm²
Klemmschraube
M 3
Klingenmaß
0,6 x 3,5 mm
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,25 mm²
Wire connection cross section AWG, max.
AWG 10
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
24 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
20 A
Strom Gr C (CSA)
20 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
227442-80219640

Allgemeines

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 24
Укомплектованная монтажная рейка
TS 35
결선 단면규격 AWG, 최대
AWG 10

Rating data

Bemessungsquerschnitt
4 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
32 A
Strom bei max. Leiter
32 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
Bemessungsstoßspannung
8 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
24 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
24 AWG
Zertifikat-Nr. (cURus)
E60693

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
