WBBD 16 GY

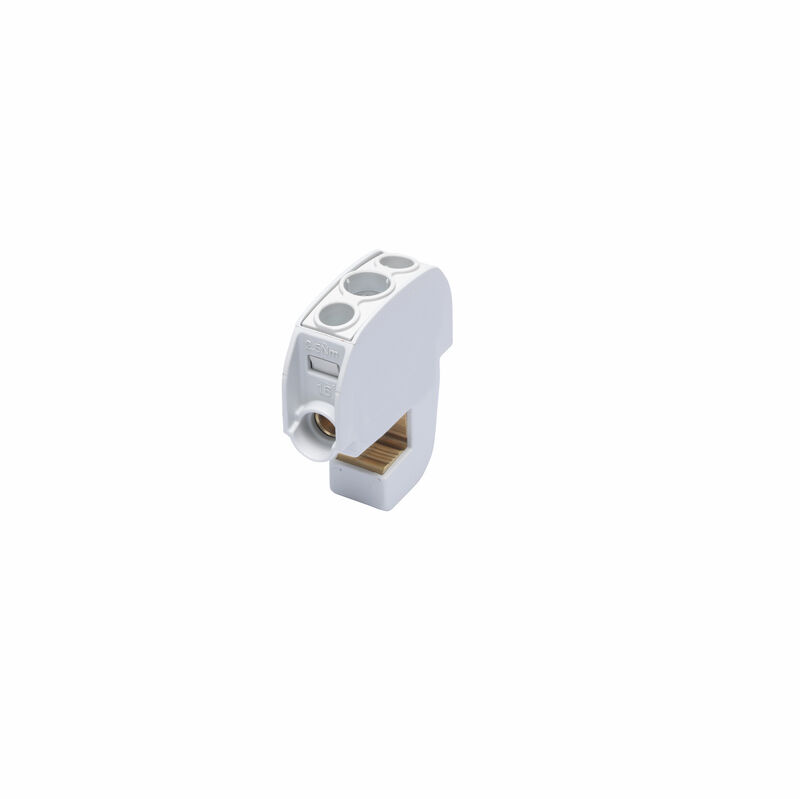

Illustrazione del prodotto

WBBD 16 GY

Bloc de jonction (raccordement de barrette de liaison)

Nr. produktu 2603840000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 32
Zulassungen Informations générales de commande Abmessungen und Gewichte Temperatures Conformidad medioambiental del producto Material data Rating data IECEx/ATEX Caractéristiques du système Aaltri dati tecnici przewody zaciskane (złącze wymiarowane) Generale Bemessungsdaten Clasificaciones

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Informations générales de commande

Versione
Bloc de jonction (raccordement de barrette de liaison)
N. d’ordine
2603840000
Tipo
WBBD 16 GY
GTIN (EAN)
4050118652307
CPZ
12 szt.

Abmessungen und Gewichte

Profondità
55,2 mm
Profondeur (pouces)
2,173 inch
Posizione verticale
47,8 mm
Altura (pulgadas)
1,882 inch
Larghezza
15,2 mm
폭 (인치)
0,598 inch
Net weight
76 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Varaktig driftstemperatur, min.
-50 °C
długotrwała temperatura użytkowa, maks.
120 °C

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme con exención
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8eb3a2db-1bf7-4e36-90c8-13894424d475

Material data

Basic material
Wemid
Insulating material
Wemid
Colour
серый
Grado inflamabilidad según UL 94
V-0

Rating data IECEx/ATEX

N° certificato (ATEX)
DEMKO03ATEX136028U
N° certificato (IECEX)
IECEXULD13.0005U
Corrente (ATEX)
76 A
Maks. przekrój przewodu (ATEX)
16 mm²
Prąd (IECEX)
76 A
Sezione cavo max (IECEX)
16 mm²

Caractéristiques du système

Version
Raccordement vissé
End cover plate required
No
Количество независимых точек подключения
1
레벨 수
1
레벨당 클램프 지점 개수
2
Number of potentials per tier
1
Carril de montaje
Szyna zbiorcza

Aaltri dati tecnici

Felszerelés típusa
innestabile
Instruction de montage
Guida di supporto / piastra di montaggio

przewody zaciskane (złącze wymiarowane)

Campo di sezioni, max.
16 mm²
Campo di sezioni, min.
1,5 mm²
Coppia di serraggio, max.
2,5 Nm
Coppia di serraggio, min.
2,5 Nm
Dimensione lama
Gr. PZ2
Direzione di collegamento
水平进线
Lunghezza di spellatura
12 mm
Numero di collegamenti
2
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
16 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
16 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
16 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Tipo di collegamento
Screw connection
Vite di serraggio
M 6

Generale

Guida equipaggiata
Barra conduttrice
Istruzioni di montaggio
Guida di supporto / piastra di montaggio
Norme
IEC 60947-7-1

Bemessungsdaten

Rated cross-section
16 mm²
Rated voltage
690 V
Tension nominale DC
690 V
Nominal current
114 A
Normas
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
0,42 mΩ
IEC 60947-7-x 규격 전력 손실
2,43 W
Categoría de sobretensión
III
Grado de polución
3

Clasificaciones

ETIM 8.0
EC000001
ETIM 9.0
EC000001
ETIM 10.0
EC000001
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16
