特性

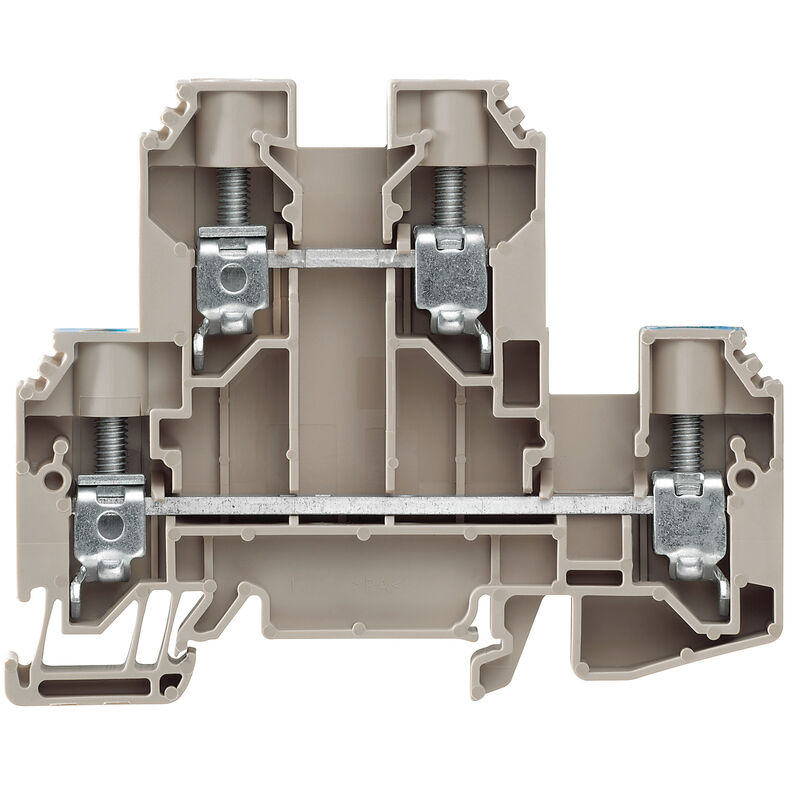

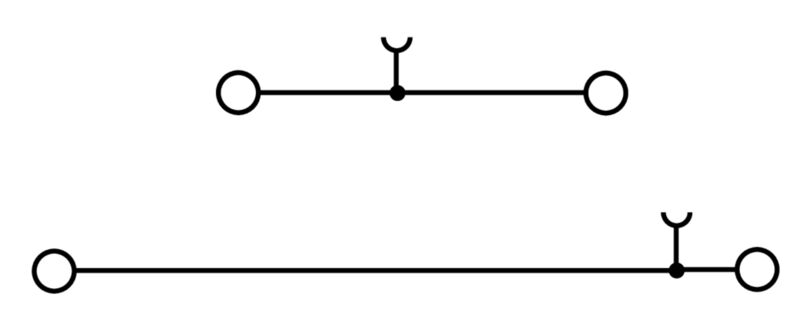

版本 | 多层模块化端子, 螺钉联接, 深褐, 蓝色, 10 mm², 800 V, 800 V, 联接点数量: 4, 层数: 2, TS 35, V-0, Wemid |
订货号 | 1415520000 |
类型 | WDK 10 DU-N |
GTIN (EAN) | 4050118216523 |
数量 | 50 PC |
深 | 69 mm |
深度 (英寸) | 2.717 inch |
深度(含 DIN 导轨) | 69.5 mm |
高度 | 85 mm |
高度 (英寸) | 3.346 inch |
宽度 | 9.9 mm |
宽度 (英寸) | 0.39 inch |
净重 | 36.951 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | Wemid |
颜色编码 |
深褐
蓝色 |
阻燃等级符合 UL 94 | V-0 |
类型 |
螺钉连接
双层端子 可螺丝固定的横联件 单侧开放 |
必须的端板 | 是 |
电位数量 | 2 |
层数 | 2 |
每层压接点数量 | 2 |
每层电位点数量 | 1 |
层,内部桥接 | 无 |
PE联接 | 无 |
导轨 | TS 35 |
N功能 | 是 |
PE 功能 | 无 |
PEN功能 | 无 |
安装方式 | 直接卡在导轨上 |
开放端 | 右方 |
防爆版 | 不 |
其他联接方式的接口类型 | 螺钉联接 |
剥线长度 | 12 mm |
压接范围,最大 | 16 mm² |
压接范围,最小 | 1.5 mm² |
压接螺钉 | M 4 |
双线管状端头 最大导线横截面 | 6 mm² |
双线管状端头 最小导线横截面 | 1.5 mm² |
导线最大压接面积 AWG | AWG 6 |
导线最小压接面积 AWG | AWG 16 |
导线连接截面积,单股硬导线,最大 | 16 mm² |
导线连接截面积,单股硬导线,最小 | 1.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 16 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 1.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 16 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 1.5 mm² |
接线截面积,多股线,最大 | 16 mm² |
接线截面积,多股线,最小 | 1.5 mm² |
最大压接面积 软导线 | 16 mm² |
最大拧紧力矩 | 1.9 Nm |
最小多股导线接线截面积 | 1.5 mm² |
最小拧紧力矩 | 1.2 Nm |
测量规 按照 60 947-1 标准 | B6 |
联接点数量 | 4 |
联接类型 | 螺钉联接 |
联接类型 2 | 螺钉联接 |
螺丝刀口尺寸 | 1.0 x 5.5 mm |
连接方向 | 水平进线 |
CSA 认证号 | 200039-1057876 |
导线最大压接面积(CSA) | 6 AWG |
最小导线横截面积(CSA ) | 18 AWG |
电压大小 B(CSA) | 600 V |
电压大小 C (CSA) | 600 V |
电压大小 D(CSA) | 600 V |
电流 大小 B (CSA) | 64 A |
电流 大小 C (CSA) | 64 A |
电流 大小 D (CSA) | 5 A |
导线最大压接面积 AWG | AWG 6 |
导线最小压接面积 AWG | AWG 16 |
导轨 | TS 35 |
标准 | IEC 60947-7-1 |
额定横截面 | 10 mm² |
额定电压 | 800 V |
额定直流电压 | 800 V |
额定电流 | 57 A |
最大电流 | 70 A |
标准 | IEC 60947-7-1 |
体积电阻率符合 IEC 60947-7-x 标准 | 0.56 mΩ |
额定浪涌电压 | 8 kV |
功率损耗符合 IEC 60947-7-x | 1.82 W |
污染等级 | 3 |
过压等级 | III |
UR 最小导线横截面积 | 18 AWG |
UR 证书号 | E60693 |
导线最大压接面积(UR) | 6 AWG |
最大导线尺寸 工厂接线 (UR) | 6 AWG |
最大导线尺寸 现场接线 (UR) | 6 AWG |
最小导线尺寸 工厂接线 (UR) | 18 AWG |
最小导线尺寸 现场接线 (UR) | 18 AWG |
电压大小 B (UR) | 600 V |
电压大小 C(UR) | 600 V |
电压大小 D(UR) | 600 V |
电流 大小 B (UR) | 64 A |
电流 大小 C (UR) | 64 A |
电流 大小 D (UR) | 5 A |
认证/证书/一致性声明 |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89273)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89277) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37653) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61690) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1415520000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1415520000) |
用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-02 |
ECLASS 14.0 | 27-25-01-02 |
认证 | ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
UR 证书号 | E60693 |
