特性
| 版本 | 多层模块化端子, 螺钉联接, 蓝色, 2.5 mm², 800 V, 400 V, 联接点数量: 4, 层数: 2, TS 35, V-0, Wemid |
| 订货号 | 1041680000 |

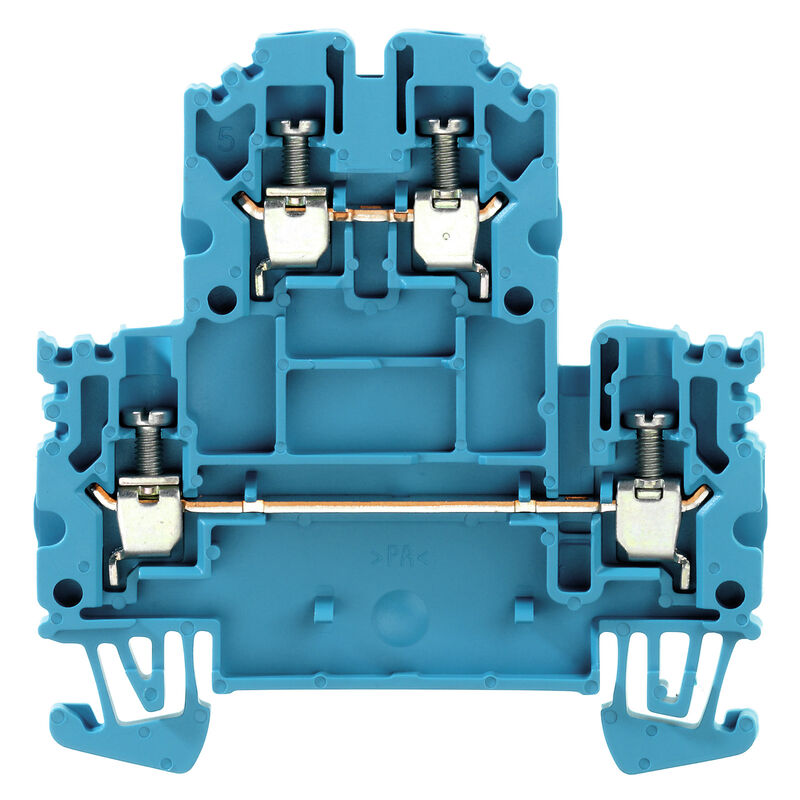

| 类型 | WDK 2.5N BL |
| GTIN (EAN) | 4032248139118 |
| 数量 | 50 PC |
| 深 | 62 mm |
| 深度 (英寸) | 2.441 inch |
| 深度（含 DIN 导轨） | 62.45 mm |
| 高度 | 61 mm |
| 高度 (英寸) | 2.402 inch |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 净重 | 11.024 g |
| 存储温度 | -25 °C...55 °C |
| 工作温度范围 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | DEMKO15ATEX1346U |
| IECEX 证书号 | IECEXULD15.0003U |
| 最大电压（欧洲防爆标准ATEX） | 550 V |
| 电流 (ATEX) | 21 A |
| 导线最大压接面积(ATEX) | 4 mm² |
| 最大电压（国际电工委员会IECEX） | 550 V |
| 电流 (IECEX) | 21 A |
| 导线最大压接面积 (IECEX) | 4 mm² |
| 工作温度范围 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 标识 | Ex eb II C Gb |
| Ex 2014/34/EU 标签 | II 2 G D |
| 类型 |
螺钉连接
用于插入式横联件 单侧开放 |
| 必须的端板 | 是 |
| 电位数量 | 2 |
| 层数 | 2 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 35 |
| N功能 | 是 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 多股软导线的最大压接面积（双线） | 1.5 mm² |
| 多股软导线的最小压接面积（双线） | 0.5 mm² |
| 最大压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 1.5 mm² |
| 最小压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 0.5 mm² |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 相同端子的数量 | 1 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | 螺钉联接 |
| DMS 电动螺丝刀的扭矩设置 | 1 |
| 剥线长度 | 8 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.05 mm² |
| 压接螺钉 | M 2.5 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 30 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 2.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最大拧紧力矩 | 0.6 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 0.4 Nm |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 4 |
| 联接类型 | 螺钉联接 |
| 联接类型 2 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 水平进线 |
| CSA 认证号 | 200039-1057876 |
| 导线最大压接面积(CSA) | 12 AWG |
| 最小导线横截面积（CSA ） | 26 AWG |
| 电压大小 C (CSA) | 300 V |
| 电压大小 D（CSA） | 600 V |
| 电流 大小 C (CSA) | 20 A |
| 电流 大小 D (CSA) | 5 A |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 30 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 24 A |
| 最大电流 | 28 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 2.66 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| UR 最小导线横截面积 | 26 AWG |
| UR 证书号 | E60693 |
| 导线最大压接面积(UR) | 12 AWG |
| 电压大小 B (UR) | 600 V |
| 电压大小 C（UR） | 600 V |
| 电流 大小 B (UR) | 20 A |
| 电流 大小 C (UR) | 20 A |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35844)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76891) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_84528) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89271) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89275) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37541) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59813) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1041680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1041680000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1041680000&norm=0) |
| 用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK 2.5 WPE 2.5N PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102721) [NTI WDK 2.5N DU PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102819) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| 认证 |          |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E60693 |
