WDT 1.5/2 DB/GE

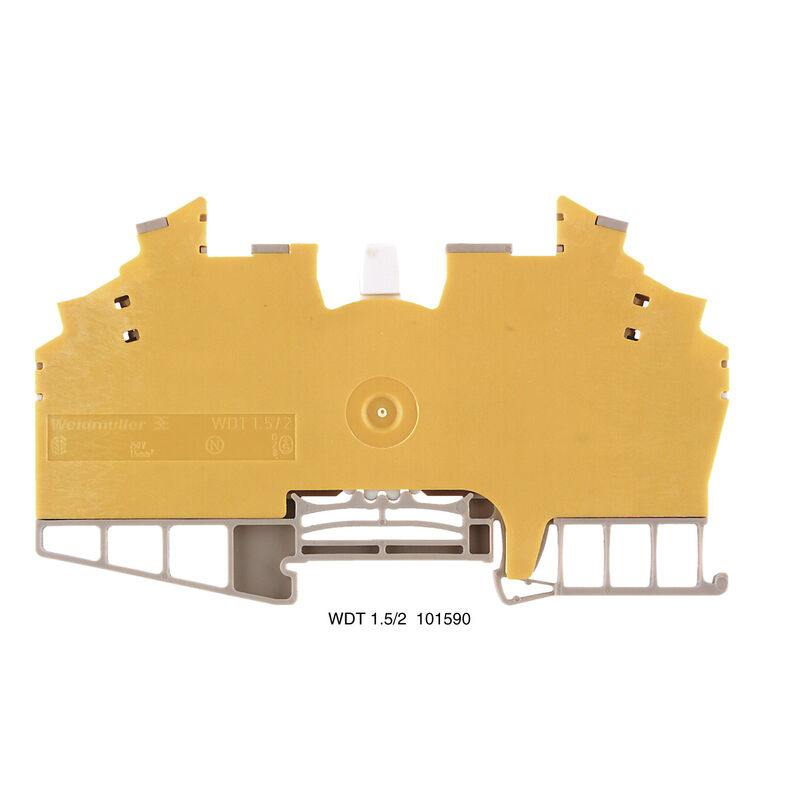

Product image
WDT 1.5/2 DB/GE
WDT 1.5/2 DB/GE
WDT 1.5/2 DB/GE

WDT 1.5/2 DB/GE

Ez a termék hamarosan már nem lesz elérhető.

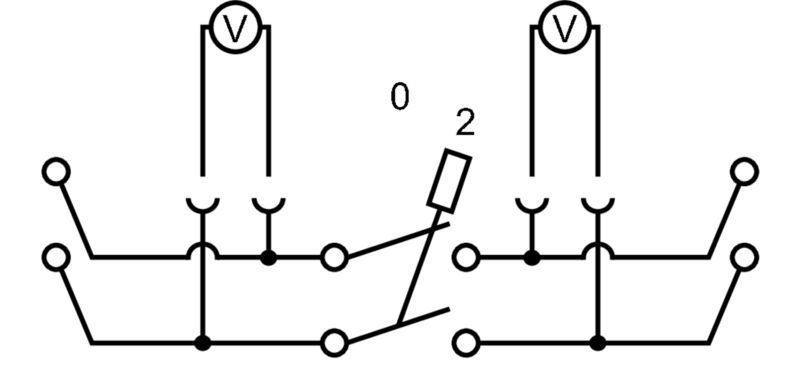

Test-disconnect terminal, Screw connection, dark beige, 1.5 mm², 10 A, 250 V, Number of connections: 2, Number of levels: 2

Cikkszám 1015900000
Nyissa meg a konfigurátorban
Adatlap letöltése 엔지니어링 지원 제품 다운로드
Tartozékok 7 Kapcsolódó termékek 162
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance 자재 데이터 System specifications weitere technische Daten Conductors for clamping (additional connection) Rögzíthető vezetékek (névleges csatlakozás) CSA rating data Méretek General Rating data UL névleges adatok Besorolások

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

General ordering data

Változat
Test-disconnect terminal, Screw connection, dark beige, 1.5 mm², 10 A, 250 V, Number of connections: 2, Number of levels: 2
Rendelési szám
1015900000
Típus
WDT 1.5/2 DB/GE
GTIN (EAN)
4008190063139
Qty.
25 Darab

Dimensions and weights

Mélység
66 mm
Depth (inches)
2,598 inch
Depth including DIN rail
66,75 mm
Magasság
112 mm
Height (inches)
4,409 inch
Szélesség
6,4 mm
Szélesség (coll)
0,252 inch
Nettó tömeg
33,76 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

자재 데이터

Alapanyag
Wemid
Szín
sötétbézs
UL 94 éghetőségi osztály
V-0

System specifications

Változat
Screw connection
Spacer
for plug-in cross-connector
in closed state
Véglap szükséges
No
Potenciálok száma
1
Szintek száma
2
Rögzítési pontok száma szintenként
2
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Igen
PE-csatlakozás
Nem
Tartósín
TS 32
TS 35
N funkció
Nem
PE működés
Nem
PEN funkció
Nem

weitere technische Daten

Felszerelés típusa
gerastet
Hasonló kapcsok száma
1
Nyitott oldala
closed
Robbanásbiztosság szempontjából bevizsgált változat
No

Conductors for clamping (additional connection)

Csatlakozás típusa, kiegészítő csatlakozás
Screw connection

Rögzíthető vezetékek (névleges csatlakozás)

Biztosítócsavar
M 2.5
Csatlakozás típusa
Screw connection
Csatlakozás típusa 2
Screw connection
Csatlakozási irány
top
Csatlakozások száma
2
Csupaszolási hossz
10 mm
Finomsodratú, min. (névleges csatlakozás)
0,13 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,13 mm²
Kés mérete
0,6 x 3,5 mm
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,4 Nm
Mérőeszköz, IEC 60947-1
A2
Nyomaték nagysága DMS elektromos csavarhúzóval
1
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²

CSA rating data

D feszültség nagyság (CSA)
300 V
D áram nagyság (CSA)
10 A
Tanúsítvány száma (CSA)
12400-278
Vezeték keresztmetszet, max. (CSA)
14 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Méretek

TS 35 eltolás
35,5 mm

General

Szabványok
IEC 60947-7-1
Tartósín
TS 32
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26

Rating data

Névleges keresztmetszet
1,5 mm²
Névleges feszültség
250 V
Névleges DC feszültség
250 V
Névleges áram
10 A
Áram maximum vezetékoknál
10 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,83 mΩ
Névleges lökőfeszültség
4 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,56 W
Szennyezés súlyossága
3

UL névleges adatok

C feszültség nagyság (UR)
300 V
C áram nagyság (UR)
10 A
Tanúsítvány száma (UR)
E60693
Vezetékméret, gyári vezetékezés, max. (UR)
14 AWG
Vezetékméret, gyári vezetékezés, min. (UR)
26 AWG
Vezetékméret, terepi vezetékezés, max. (UR)
14 AWG
Vezetékméret, terepi vezetékezés, min. (UR)
22 AWG

Besorolások

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
