WDU 10/ZR BL
Produktbild
WDU 10/ZR BL

WDU 10/ZR BL

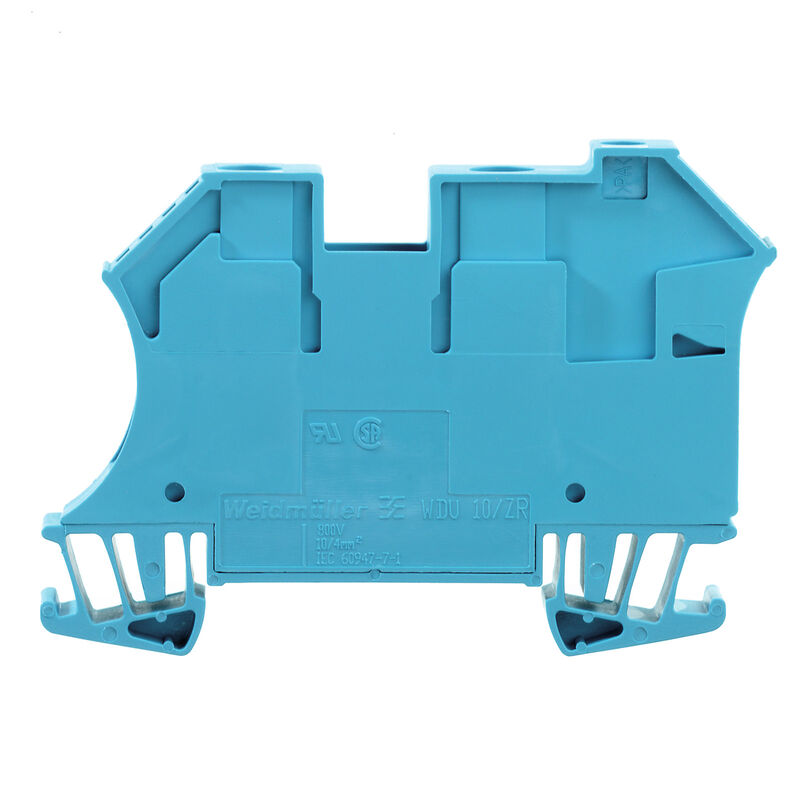

Durchgangs-Reihenklemme, Schraubanschluss, blau, 10 mm², 57 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 1042480000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 17 Verwandte Artikel 1077
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte 2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss) weitere technische Daten 클램프용 전선(추가 결선) Conduttori allacciabili (collegamento di dimensionamento) Bemessungsdaten nach CSA Maße Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, Schraubanschluss, blau, 10 mm², 57 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.
1042480000
Art
WDU 10/ZR BL
GTIN (EAN)
4032248285662
VPE
50 Stück

Abmessungen und Gewichte

Tiefe
49 mm
Tiefe (inch)
1,929 inch
Tiefe inklusive Tragschiene
49,5 mm
Höhe
70 mm
Höhe (inch)
2,756 inch
Breite
9,9 mm
Width (inches)
0,39 inch
Peso netto
22,394 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
연속 작동 온도, 최소
-50 °C
długotrwała temperatura użytkowa, maks.
120 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Impronta carbonica di prodotto
  • Von der Wiege bis zum Werkstor:
    0,208 kg CO2 eq.

Werkstoffdaten

Basic material
Wemid
Farbe
bleu
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Versione
Schraubanschluss
Zusatzanschluss
für schraubbare Querverbindung
geschlossen
Piastra terminale (necessaria)
Nein
Numero di potenziali
1
Number of levels
1
Number of clamping points per level
3
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
Collegamento PE
Nein
Guida equipaggiata
TS 35
Funzione N
Ja
Funzione PE
Nein
Funzione PEN
Nein

2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss)

Leiteranschlussquerschnitt, eindrähtig, 2 klemmbare Leiter, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, 2 klemmbare Leiter, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter, min.
1 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
1 mm²

weitere technische Daten

Esecuzione a prova di esplosione
Nein
Number of similar terminals
1
Open sides
geschlossen
Tipo di montaggio
gerastet

클램프용 전선(추가 결선)

Abisolierlänge, weiterer Anschluss
10 mm
Anschlussart, weiterer Anschluss
Screw connection
Anschlussrichtung weiterer Anschluss
seitlich
Anzahl Anschlüsse, weiterer Anschluss
1
Anzugsdrehmoment, weiterer Anschluss, max.
1 Nm
Anzugsdrehmoment, weiterer Anschluss, min.
0,5 Nm
Bemessungsquerschnitt weiterer Anschluss
4 mm²
Klemmbereich, weiterer Anschluss, max.
6 mm²
Klemmbereich, weiterer Anschluss, min.
0,21 mm²
Klemmschraube, weiterer Anschluss
M 3
Klingenmaß, weiterer Anschluss
0,6 x 3,5 mm
Leiteranschlussquerschnitt AWG, weiterer Anschluss, max.
AWG 10
Leiteranschlussquerschnitt AWG, weiterer Anschluss, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, min.
0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, weiterer Anschluss, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, weiterer Anschluss, min.
1,5 mm²

Conduttori allacciabili (collegamento di dimensionamento)

16 mm²
Abisolierlänge
12 mm
Anschlussart
Винтовое соединение
Anschlussrichtung
seitlich
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
1,9 Nm
Anzugsdrehmoment, min.
1,2 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS
4
Klemmbare Leiter
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      eindrähtig, H05(07) V-U
    • min.:
      1,5 mm²
    • max.:
      16 mm²
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Anzugsdrehmoment:
      • min.:
        1,2 Nm
      • max.:
        1,9 Nm
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      mehrdrähtig, H07V-R
    • min.:
      1,5 mm²
    • max.:
      16 mm²
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Anzugsdrehmoment:
      • min.:
        1,2 Nm
      • max.:
        1,9 Nm
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig, H05(07) V-K
    • min.:
      1,5 mm²
    • max.:
      16 mm²
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Anzugsdrehmoment:
      • min.:
        1,2 Nm
      • max.:
        1,9 Nm
Klemmbereich, min.
1,31 mm²
Klemmschraube
M 4
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
B6
A4
Leiteranschlussquerschnitt AWG, max.
AWG 6
Leiteranschlussquerschnitt AWG, min.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, max.
16 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,31 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
16 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
1,31 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
16 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
1,31 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
16 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,31 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
1,31 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,31 mm²
Zwillings-Aderendhülse, max.
6 mm²
Zwillings-Aderendhülse, min.
1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
6 AWG
Leiterquerschnitt min (CSA)
16 AWG
Spannung Gr C (CSA)
600 V
Strom Gr C (CSA)
65 A
Zertifikat-Nr. (CSA)
200039-1057876

Maße

Versatz TS 35
32 mm

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 6
Leiteranschlussquerschnitt AWG, min.
AWG 16
Normen
IEC 60947-7-1
Tragschiene
TS 35

Bemessungsdaten

Rated cross-section
10 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
57 A
Corrente con conduttore max.
76 A
Norme
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,56 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
1,82 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)
6 AWG
Leitergr. Factory wiring min (UR)
16 AWG
Leitergr. Field wiring max (UR)
6 AWG
Leitergr. Field wiring min (UR)
16 AWG
Spannung Gr C (UR)
600 V
Strom Gr C (UR)
65 A
Zertifikat-Nr. (UR)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
