WFF 120 BL

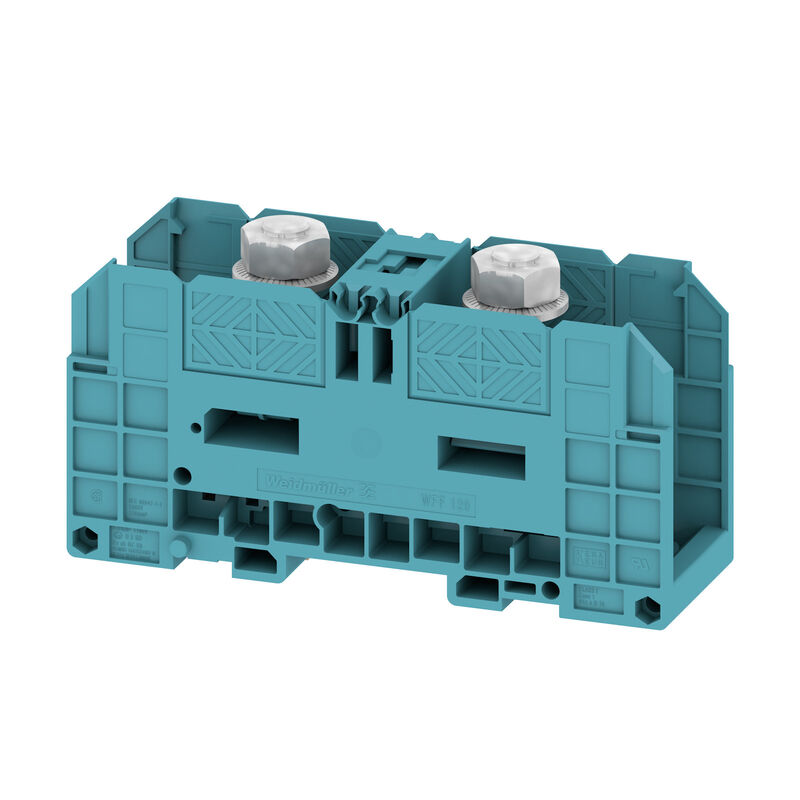

Illustrazione del prodotto
WFF 120 BL

WFF 120 BL

Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 120 mm², Collegamento a bullone

N. articolo 1028580000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 16 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Зажимаемые провода (расчетное соединение) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693
Сертификат № (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 120 mm², Collegamento a bullone
N. d’ordine
1028580000
Tipo
WFF 120 BL
GTIN (EAN)
4008190121808
CPZ
5 Pezzo

Dimensioni e pesi

Profondità
88,5 mm
Profondità (pollici)
3,484 inch
Profondità inclusa guida DIN
88,5 mm
Posizione verticale
132 mm
Altezza (pollici)
5,197 inch
Larghezza
42 mm
Larghezza (pollici)
1,654 inch
Масса нетто
243,12 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Material básico
Wemid
Цветовой код
blu
UL 94 flammability rating
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (IECEX)
IECEXULD15.0004U
Макс. напряжение (IECEX)
1100 V
Corrente (IECEX)
269 A
Sezione cavo max (IECEX)
120 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

End cover plate required
No
Количество независимых точек подключения
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Levels cross-connected internally
No
Соединение PE
No
Tartósín
TS 35

Aaltri dati tecnici

Número de bornes iguales
1
Open sides
chiuso
Type de montage
innestabile
Version à l#92épreuve de l#92explosion
Sì

Зажимаемые провода (расчетное соединение)

2 x cable lugs DIN 46 234
6 to 120 mm²
2 x kabelová oka DIN 46 235
16...120 mm²
Campo di sezioni, max.
150 mm²
Campo di sezioni, min.
6 mm²
Capocorda DIN 46 234
6...150 mm²
Capocorda DIN 46 235
16...150 mm²
Coppia di serraggio, max.
20 Nm
Coppia di serraggio, min.
10 Nm
Direzione di collegamento
laterale
Misura bulloni per collegamento piatto
M 10
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
kcmil 250
Sezione di collegamento cavo AWG, min.
AWG 8
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
6 mm²
Sezione di collegamento cavo, flessibile, max.
150 mm²
Sezione di collegamento cavo, flessibile, min.
6 mm²
Sezione di collegamento cavo, nucleo rigido, max.
150 mm²
Sezione di collegamento cavo, nucleo rigido, min.
6 mm²
Sezione di collegamento, flessibile, min.
6 mm²
Sezione di collegamento, semirigida, max.
150 mm²
Sezione di collegamento, semirigida, min.
6 mm²
Tipo di collegamento
Collegamento a bullone

Dati dimensionamento secondo CSA

Certificate No. (CSA)
200039-1244019
Current size C (CSA)
310 A
Voltage size C (CSA)
600 V
Wire cross section max. (CSA)
250 kcmil
Wire cross section min. (CSA)
10 AWG

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
kcmil 250
Sezione di collegamento cavo AWG, min.
AWG 8

Dati dimensionamento

Rated cross-section
120 mm²
정격 전압
1.000 V
Znamionowe napięcie stałe
1.500 V
Номинальный ток
269 A
Ток при макс. проводнике
309 A
Szabványok
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
0,12 mΩ
Номинальное импульсное напряжение
8 kV
Потери мощности по стандарту IEC 60947-7-x
8,61 W
Grado di lordura
3

Dati dimensionamento secondo UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
250 kcmil
Conductor size Factory wiring min. (UR)
10 AWG
Conductor size Field wiring max. (UR)
250 kcmil
Conductor size Field wiring min. (UR)
10 AWG
Current size C (UR)
310 A
Voltage size C (UR)
1000 V

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
