特性

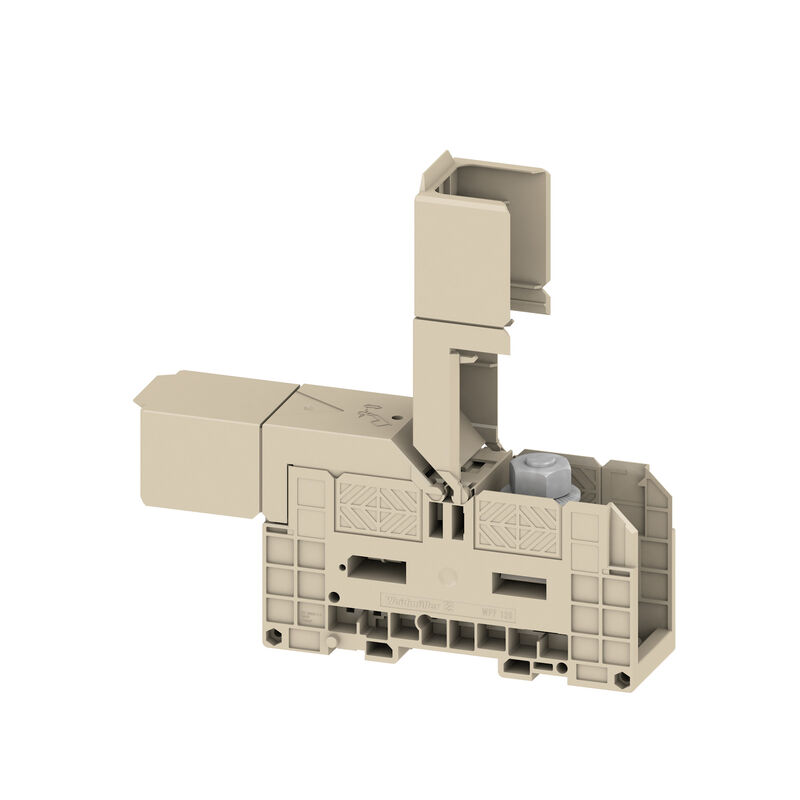

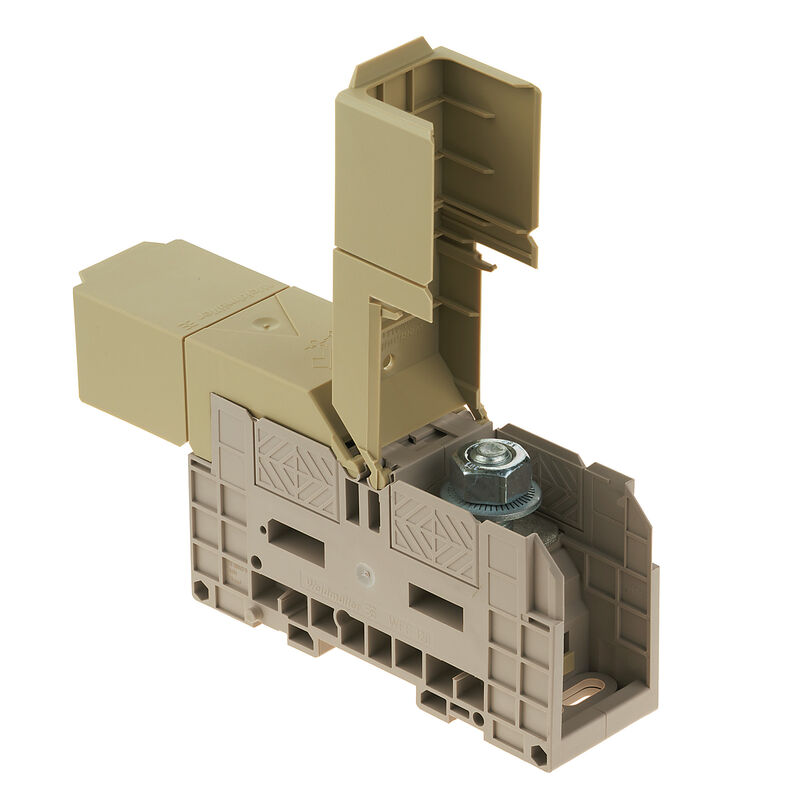

| 版本 | 插销型螺钉端子, 直通型接线端子, 额定横截面: 120 mm², 螺栓联接 |
| 订货号 | 1857540000 |
| 类型 | WFF 120/M12/AH |
| GTIN (EAN) | 4032248402595 |
| 数量 | 4 PC |
| 深 | 88.5 mm |
| 深度 (英寸) | 3.484 inch |
| 深度（含 DIN 导轨） | 88.5 mm |
| 高度 | 229.5 mm |
| 高度 (英寸) | 9.035 inch |
| 宽度 | 42 mm |
| 宽度 (英寸) | 1.654 inch |
| 净重 | 330 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 35 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 关闭的 |
| 相同端子的数量 | 1 |
| 防爆版 | 是 |
| 2 x 电缆接头 DIN 46 234 | 6...120 mm² |
| 2 x 电缆接头 DIN 46 235 | 16...120mm² |
| 压接范围，最大 | 150 mm² |
| 压接范围，最小 | 6 mm² |
| 导线连接截面积，单股硬导线，最大 | 150 mm² |
| 导线连接截面积，单股硬导线，最小 | 6 mm² |
| 扁平插套联接的螺栓尺寸 | M 12 |
| 接线截面积，多股线，最大 | 150 mm² |
| 接线截面积，多股线，最小 | 6 mm² |
| 最大压接面积 软导线 | 150 mm² |
| 最大拧紧力矩 | 20 Nm |
| 最小多股导线接线截面积 | 6 mm² |
| 最小拧紧力矩 | 10 Nm |
| 电缆终端 DIN 46 234 | 6...150mm² |
| 电缆终端 DIN 46 235 | 16...150mm² |
| 联接点数量 | 2 |
| 联接类型 | 螺栓联接 |
| CSA 认证号 | 200039-1244019 |
| 导线最大压接面积(CSA) | 250 kcmil |
| 最小导线横截面积（CSA ） | 10 AWG |
| 电压大小 C (CSA) | 600 V |
| 电流 大小 C (CSA) | 310 A |
| 静差 TS 15 | 13.5 mm |
| 静差 TS 35 | 66 mm |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 120 mm² |
| 额定电压 | 1,000 V |
| 额定直流电压 | 1,500 V |
| 额定电流 | 269 A |
| 最大电流 | 309 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.12 mΩ |
| 额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 8.61 W |
| 污染等级 | 3 |
| 认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37293)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64423) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1857540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1857540000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURusEX 证书号 | E184763 |
