WMF 2.5

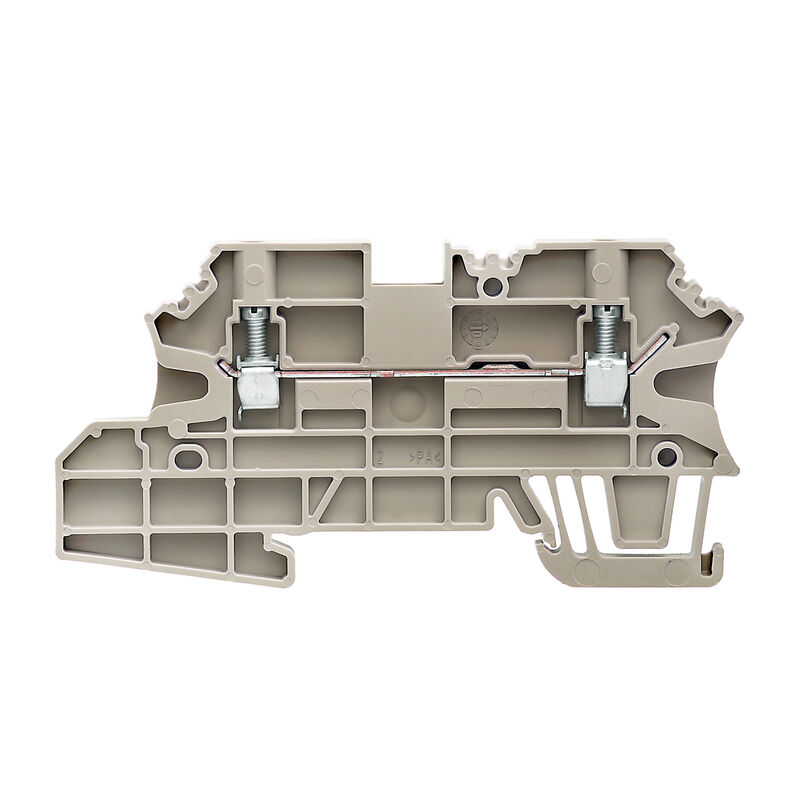

Изображение изделия
WMF 2.5

WMF 2.5

Feed-through terminal block, Screw connection, dark beige, 2.5 mm², 24 A, 800 V, Number of connections: 2

№ продукта 1143070000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 74 Связанные продукты 34
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Märkdata IECEx/ATEX System specifications Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Общие сведения dane znamionowe Расчетные данные согласно UL Классификации

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693
Сертификат № (cURusEX)
E184763

General ordering data

Версия
Feed-through terminal block, Screw connection, dark beige, 2.5 mm², 24 A, 800 V, Number of connections: 2
Заказ №
1143070000
Тип
WMF 2.5
GTIN (EAN)
4032248926046
Кол.
50 Штука

Dimensions and weights

Глубина
44,5 mm
Depth (inches)
1,752 inch
Depth including DIN rail
45 mm
Высота
88 mm
Высота (в дюймах)
3,465 inch
Ширина
5,08 mm
Ширина (в дюймах)
0,2 inch
Масса нетто
10,7 g

Temperatures

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-50 °C…75 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
120 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Material data

Основной материал
Wemid
Цветовой код
Темно-бежевый
Класс пожаростойкости UL 94
V-0

Märkdata IECEx/ATEX

Сертификат № (ATEX)
DEMKO14ATEX1389U
Сертификат № (IECEX)
IECEXUL14.0097U
Макс. напряжение (ATEX)
500 V
Ток (ATEX)
23 A
Поперечное сечение провода, макс. (ATEX)
2.5 mm²
Макс. напряжение (IECEX)
500 V
Ток (IECEX)
23 A
Поперечное сечение провода, макс. (IECEX)
2.5 mm²
Обозначение EN 60079-7
Ex ec II C Gc
Маркировка взрывозащиты Ex 2014/34/EU
II 3 G

System specifications

Исполнение
Screw connection
for plug-in cross-connector
One end without connector
Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Соединение PE
Нет
Укомплектованная монтажная рейка
TS 35
Функция PE
Нет

Дополнительные технические данные

Вид монтажа
зафиксированный
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Да

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение
Винтовое соединение

Зажимаемые провода (расчетное соединение)

Вид соединения
Винтовое соединение
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,5 mm²
Длина зачистки изоляции
10 mm
Зажимной винт
M 3
Калибровая пробка согласно 60 947-1
A3
Количество соединений
2
Момент затяжки, макс.
0,6 Nm
Момент затяжки, мин.
0,5 Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)
600 V
Напряжение, класс C (CSA)
600 V
Напряжение, класс D (CSA)
600 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
26 AWG
Сертификат № (CSA)
200039-1057876
Ток, разм. B (CSA)
26 A
Ток, разм. C (CSA)
26 A
Ток, разм. D (CSA)
5 A

Общие сведения

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Укомплектованная монтажная рейка
TS 35

dane znamionowe

Расчетное сечение
2,5 mm²
Номинальное напряжение
800 V
Номинальное напряжение пост. тока
800 V
Номинальный ток
24 A
Ток при макс. проводнике
32 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
8 кВ
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Категория перенапряжения
III
Степень загрязнения
3

Расчетные данные согласно UL

Напряжение, класс B (cURus)
600 V
Напряжение, класс C (cURus)
600 V
Напряжение, класс D (cURus)
600 V
Поперечное сечение провода, макс. (cURus)
12 AWG
Поперечное сечение провода, мин. (cURus)
26 AWG
Разм. провода Заводская электропроводка, макс. (cURus)
12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)
26 AWG
Сертификат № (cURus)
E60693
Ток, класс B (cURus)
20 A
Ток, класс C (cURus)
20 A
Ток, класс D (cURus)
5 A

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
