下载技术数据页相关商品

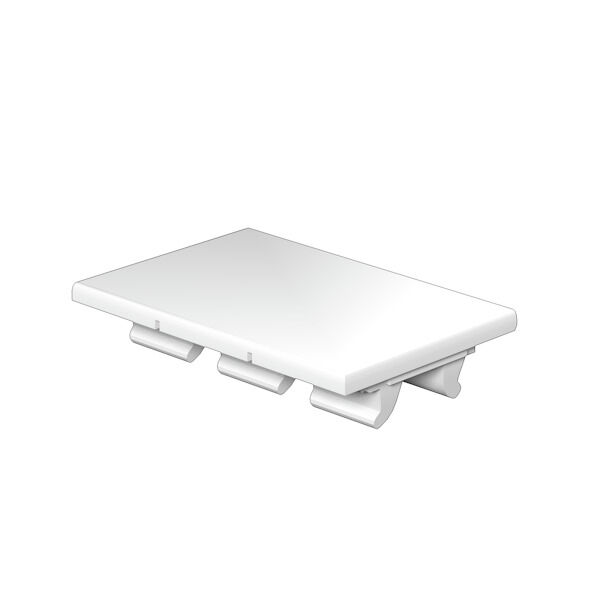

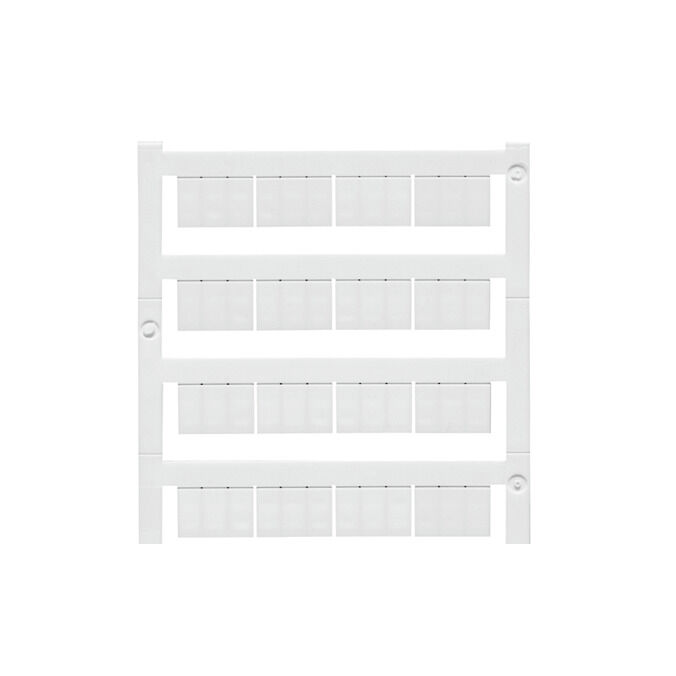

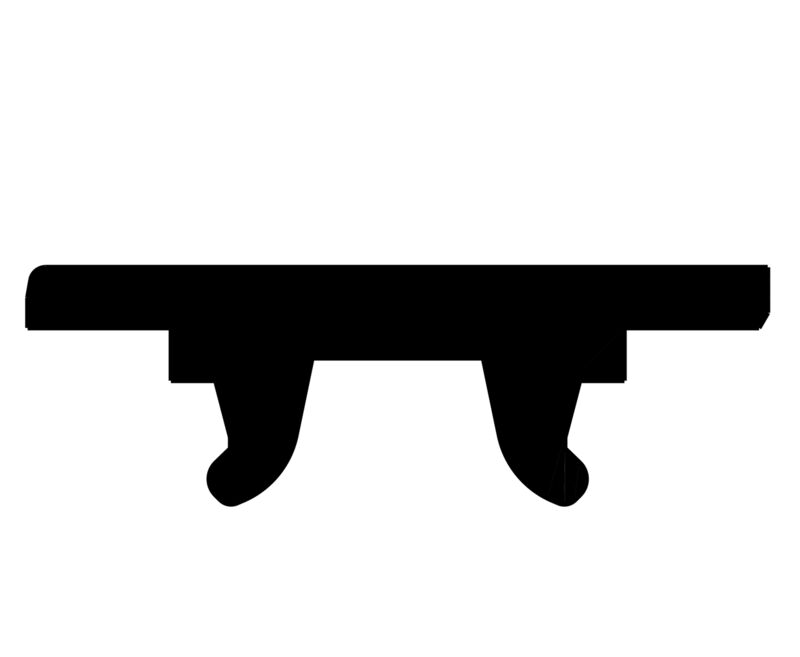

标记号 WS 10/15 MC NE WS

WS, 端子标记, 10 x 15 mm, 间距 P（单位：mm）: 15.00 Weidmueller, Allen-Bradley, 白色

商品编号 1854090000

特性

通用订货数据

版本	WS, 端子标记, 10 x 15 mm, 间距 P（单位：mm）: 15.00 Weidmueller, Allen-Bradley, 白色
订货号	1854090000
类型	WS 10/15 MC NE WS
GTIN (EAN)	4032248390694
数量	240 PC

尺寸和重量

高度	10 mm
高度 (英寸)	0.394 inch
宽度	15 mm
宽度 (英寸)	0.591 inch
净重	0.397 g

温度

工作温度范围

-40...100 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%
产品碳足迹	从摇篮到大门: 3.730 kg CO2 eq.

通用数据

卤素	不
宽度	15 mm
工作温度范围	-40...100 °C
应用/制造商	Weidmueller Allen-Bradley
打印标志	空白
最大工作温度	100 °C
最小工作温度	-40 °C
材料	聚酰胺 66
材料颜色（阻抗编码）	9
每个包装单元的标记号数量	供电形式: MultiCard
每种组合对应的标识牌数	1 MultiCard = 端子标记
适用的打印机	[PJC标记号喷墨打印机](~/p/2715590000)
阻燃等级符合 UL 94	V-2
颜色编码	白色

连接器标记号

间距 P（单位：mm）

15 mm

下载

工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64380)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1854090000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1854090000)
产品更改通知	[Technical change to MultiCard material - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102023) [Technical change to MultiCard material - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102024) [MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560) [MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000761
ETIM 7.0	EC000761
ETIM 8.0	EC000761
ETIM 9.0	EC000761
ECLASS 9.0	27-14-11-37
ECLASS 9.1	27-14-11-37
ECLASS 10.0	27-14-11-37
ECLASS 11.0	27-28-11-01
ECLASS 12.0	27-28-11-01
ECLASS 13.0	27-28-11-01
ECLASS 14.0	27-28-11-01

审批

ROHS

一致
