WSI 6/2/LD 250AC

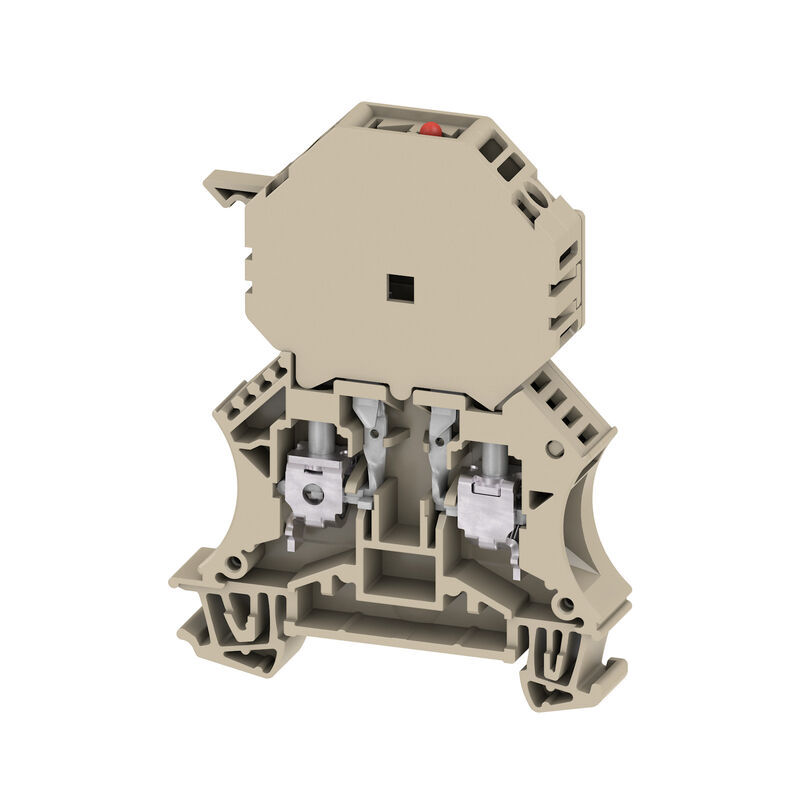

Zdjęcie produktu
WSI 6/2/LD 250AC

WSI 6/2/LD 250AC

Zacisk bezpiecznika, złącze śrubowe, Ciemnobeżowy, 6 mm², 10 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35

Nr. produktu 1014400000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 16 Produkty pokrewne 228
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Złączki bezpiecznikowe Informacje ogólne dane znamionowe dane znamionowe wg UL Ważna informacja zdjęcia produktów Klasyfikacje

Dopuszczenia

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk bezpiecznika, złącze śrubowe, Ciemnobeżowy, 6 mm², 10 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35
Číslo objednávky
1014400000
Typ
WSI 6/2/LD 250AC
GTIN (EAN)
4008190051495
Množství
25 szt.

Wymiary i masa

Głębokość
78,5 mm
Głębokość (cale)
3,091 inch
Głębokość wraz z szyną DIN
79,5 mm
Wysokość
60 mm
Height (inches)
2,362 inch
Szerokość
11,9 mm
Szerokość (cale)
0,469 inch
Net weight
25,36 g

Temperatury

Storage temperature
-25 °C...55 °C
Umgebungstemperatur
-50 °C…75 °C
długotrwała temperatura użytkowa, min.
-50 °C
długotrwała temperatura użytkowa, maks.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Zgodne, z wyłączeniem
RoHS-Ausnahme (falls zutreffend/bekannt)
7cI
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Basic material
Wemid
Colour
Ciemnobeżowy
UL 94 flammability rating
V-0

parametry systemu

Version
Złącze śrubowe
odłącznik bezpiecznikowy
z LED
do przykręcanego połączenia poprzecznego
wolne z jednej strony
End cover plate required
Tak
Number of potentials
1
liczba poziomów
1
liczba zacisków na poziom
2
Number of potentials per tier
1
Levels cross-connected internally
Nie
PE connection
Nie
Mounting rail
TS 35
N-function
Nie
PE function
Nie
PEN function
Nie

dalsze dane techniczne

Explosion-tested version
Nie
Number of similar terminals
1
Open sides
z prawej strony
Type of mounting
wciskany

Przewody zaciskane (kolejne przyłącze)

Csatlakozás típusa, kiegészítő csatlakozás
złącze śrubowe
Section de raccordement du conducteur, souple avec embout DIN 46228/1, autre raccordement, max.
6 mm²

przewody zaciskane (złącze wymiarowane)

Anslutningsarea, fintrådig, min.
0,5 mm²
Anslutningsbar ledare
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      jednodrutowe, H05(07) V-U
    • min.:
      0,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      wielodrutowe, H07V-R
    • min.:
      1,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
  • Dane przyłącza:
    Złącze śrubowe
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe, H05(07) V-K
    • min.:
      0,5 mm²
    • maks.:
      10 mm²
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • min.:
        12 mm
      • maks.:
        12 mm
      • znamionowy:
        12 mm
    • Moment dokręcający:
      • min.:
        0,8 Nm
      • maks.:
        1,6 Nm
Connection cross-section, stranded, max.
10 mm²
Connection cross-section, stranded, min.
0,5 mm²
Csatlakozási irány
z boku
Ledararea, entrådig, max.
10 mm²
Ledararea, entrådig, min.
0,5 mm²
Meghúzási nyomaték, max.
1,6 Nm
Mérőeszköz, IEC 60947-1
A5
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Wire connection cross section, finely stranded, min.
0,5 mm²
Величина момента затяжки для электрической отвертки, тип DMS
3
결선 단면규격 AWG, 최소
AWG 20
결선 수
2
결선 유형
złącze śrubowe
결선의 유형 2
złącze śrubowe
블레이드 크기
0,8 x 4,0 mm
와이어 결선 단면, 가는 꼬임, 최대
10 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
6 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
6 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,5 mm²
조임 토크, 최소
0,8 Nm
클램프 범위, 최대
10 mm²
클램프 범위, 최소
0,5 mm²
클램프 스크류
M 3,5
탈피 길이
12 mm

dane znamionowe wg CSA

Certificate No. (CSA)
200039-1057876
Wire cross section max. (CSA)
6 AWG
Wire cross section min. (CSA)
20 AWG

Złączki bezpiecznikowe

Cartridge fuse
6,3 x 32 mm (1/4 x 1 1/4")
Display
LED czerwony
Fuse holder (cartridge holder)
obrotowy
Tensión de servicio, máx.
500 V
Type of voltage for indicator
AC

Informacje ogólne

Barrette de liaison équipée
TS 35
Normes
IEC 60947-7-3
Section de raccordement du conducteur, AWG, max.
AWG 8
Section de raccordement du conducteur, AWG, min.
AWG 20

dane znamionowe

Rated cross-section
6 mm²
Rated voltage
250 V
Rated voltage to adjoining terminal
500 V
Rated DC voltage
250 V
Nominal current
10 A
Current at maximum wires
10 A
Standards
IEC 60947-7-3
Rezystancja objętościowa wg IEC 60947-7-x
0,78 mΩ
Rated impulse withstand voltage
6 kV
Power loss in accordance with IEC 60947-7-x
1,31 W
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
8 AWG
Conductor size Factory wiring min. (UR)
22 AWG
Conductor size Field wiring max. (UR)
8 AWG
Conductor size Field wiring min. (UR)
22 AWG

Ważna informacja

Product information
Napięcie zależy od wybranego elementu bezpiecznika lub wybranej lampki wskaźnika

zdjęcia produktów

Illustration title 02
Zdjęcie produktu
Podpis obrazu-02
Podobny do przedstawionego na ilustracji

Klasyfikacje

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
