特性
版本 | 开关测试型端子, 螺钉联接, 深褐, 2.5 mm², 24 A, 500 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid |
订货号 | 1855620000 |
类型 | WTR 2.5 STB2.3 |
GTIN (EAN) | 4032248458301 |
数量 | 100 PC |
深 | 48 mm |
深度 (英寸) | 1.89 inch |
深度(含 DIN 导轨) | 49 mm |
高度 | 60 mm |
高度 (英寸) | 2.362 inch |
宽度 | 5.1 mm |
宽度 (英寸) | 0.201 inch |
净重 | 8.58 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | f92ee310-1e24-42d5-9b63-f4a42add4010 |
材料 | Wemid |
颜色编码 | 深褐 |
阻燃等级符合 UL 94 | V-0 |
ATEX 证书号 | DEMKO14ATEX1389U |
IECEX 证书号 | IECExUL14.0097U |
最大电压(欧洲防爆标准ATEX) | 500 V |
电流 (ATEX) | 21 A |
导线最大压接面积(ATEX) | 2.5 mm² |
最大电压(国际电工委员会IECEX) | 500 V |
电流 (IECEX) | 21 A |
导线最大压接面积 (IECEX) | 2.5 mm² |
EN 60079-7 标识 | Ex ec II C Gc |
Ex 2014/34/EU 标签 | II 3 G |
类型 |
螺钉连接
分隔元件 带插槽 用于插入式横联件 单侧开放 |
必须的端板 | 是 |
电位数量 | 1 |
层数 | 1 |
每层压接点数量 | 2 |
每层电位点数量 | 1 |
层,内部桥接 | 无 |
PE联接 | 无 |
导轨 | TS 35 |
N功能 | 无 |
PE 功能 | 无 |
PEN功能 | 无 |
多股软导线的最大压接面积(双线) | 1.5 mm² |
多股软导线的最小压接面积(双线) | 0.5 mm² |
最大压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 1.5 mm² |
最小压接面积 多股线 带管状端头( DIN 46228/1) 双线 | 0.5 mm² |
安装方式 | 直接卡在导轨上 |
开放端 | 右方 |
相同端子的数量 | 1 |
防爆版 | 不 |
其他联接方式的接口类型 | 螺钉联接 |
DMS 电动螺丝刀的扭矩设置 | 1 |
剥线长度 | 10 mm |
压接范围,最大 | 4 mm² |
压接范围,最小 | 0.05 mm² |
压接螺钉 | M 3 |
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 30 |
导线连接截面积,单股硬导线,最大 | 4 mm² |
导线连接截面积,单股硬导线,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 2.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 2.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 0.5 mm² |
接线截面积,多股线,最大 | 4 mm² |
接线截面积,多股线,最小 | 1.5 mm² |
最大压接面积 软导线 | 4 mm² |
最大拧紧力矩 | 0.7 Nm |
最小多股导线接线截面积 | 0.5 mm² |
最小拧紧力矩 | 0.5 Nm |
测量规 按照 60 947-1 标准 | A3 |
联接点数量 | 2 |
联接类型 | 螺钉联接 |
联接类型 2 | 螺钉联接 |
螺丝刀口尺寸 | 0.6 x 3.5 mm |
连接方向 | 水平进线 |
CSA 认证号 | 154685-1152890 |
导线最大压接面积(CSA) | 12 AWG |
最小导线横截面积(CSA ) | 26 AWG |
电压大小 D(CSA) | 300 V |
电流 大小 D (CSA) | 10 A |
静差 TS 35 | 35.5 mm |
横向分离 | 无 |
纵向分离 | 可翻转 |
集成测试插座 | 是 |
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 30 |
导轨 | TS 35 |
最大工作温度 | 120 °C |
最小工作温度 | -50 °C |
标准 | IEC 60947-7-1 |
额定横截面 | 2.5 mm² |
额定电压 | 500 V |
额定直流电压 | 500 V |
额定电流 | 24 A |
最大电流 | 24 A |
标准 | IEC 60947-7-1 |
体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
额定浪涌电压 | 6 kV |
功率损耗符合 IEC 60947-7-x | 0.77 W |
污染等级 | 3 |
UR 证书号 | E60693 |
最大导线尺寸 工厂接线 (UR) | 12 AWG |
最大导线尺寸 现场接线 (UR) | 12 AWG |
最小导线尺寸 工厂接线 (UR) | 30 AWG |
最小导线尺寸 现场接线 (UR) | 30 AWG |
电压大小 C(UR) | 300 V |
电流 大小 C (UR) | 20 A |

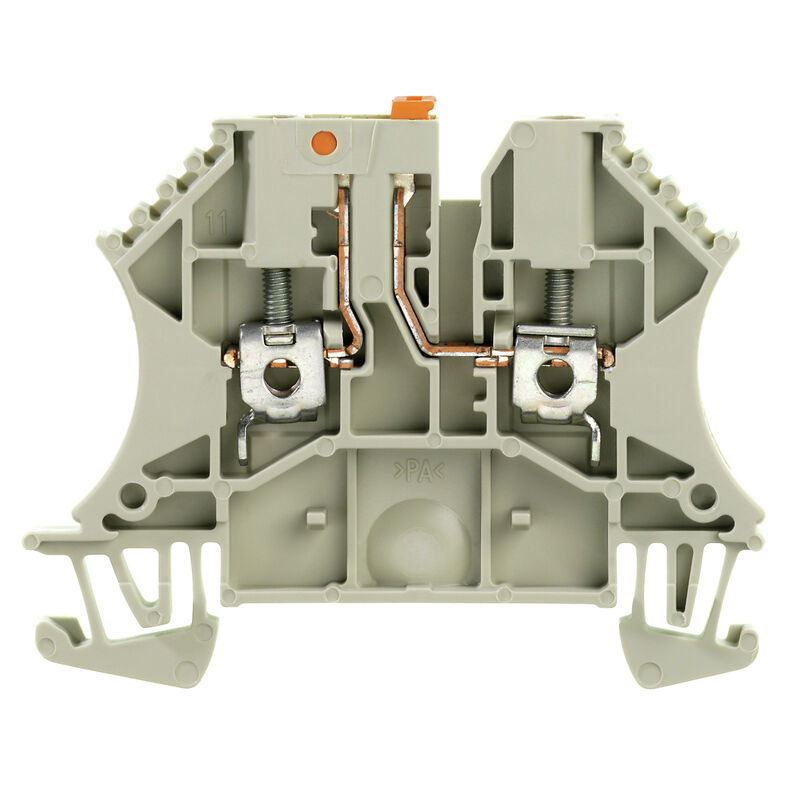

图片标题-02 | 产品图片 |
认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_39973)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37427) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [AEx ec Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79914) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89260) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89261) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64409) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1855620000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1855620000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1855620000&norm=0) |
用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WTR 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_89361) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000902 |
ETIM 7.0 | EC000902 |
ETIM 8.0 | EC000902 |
ETIM 9.0 | EC000902 |
ECLASS 9.0 | 27-14-11-26 |
ECLASS 9.1 | 27-14-11-26 |
ECLASS 10.0 | 27-14-11-26 |
ECLASS 11.0 | 27-14-11-26 |
ECLASS 12.0 | 27-14-11-26 |
ECLASS 13.0 | 27-25-01-09 |
ECLASS 14.0 | 27-25-01-09 |
认证 | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![UKEX](/picture/UKEX.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
UR 证书号 | E60693 |
