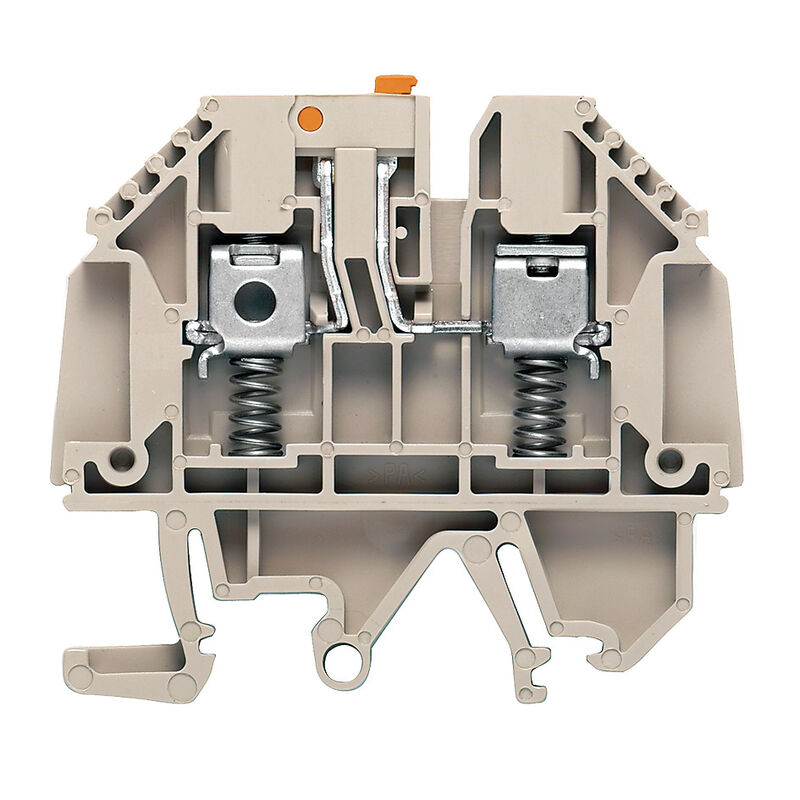

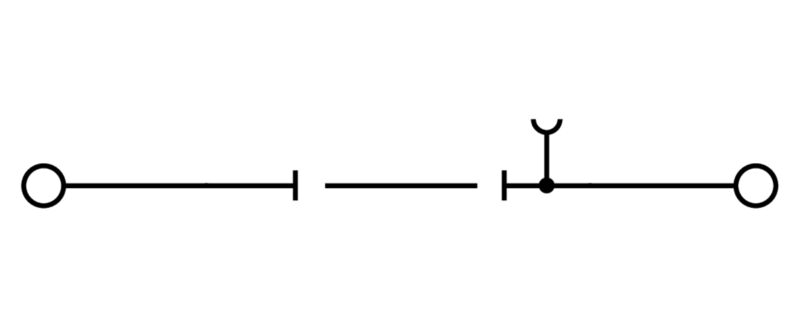

Zkušební odpojovací svorka, Šroubové připojení, Tmavě béžová, 4 mm², 32 A, 630 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 7910360000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 47 Příbuzné výrobky 1068
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému 2 upnutelné vodiče (H05V/H07V) se stejným průřezem (jmenovité připojení) Další technická data Conductor embornable (conexión adicional) Conductors for clamping (rated connection) CSA 등급 데이터 Všeobecně Data hodnocení UL 등급 데이터 Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, Šroubové připojení, Tmavě béžová, 4 mm², 32 A, 630 V, Počet připojení: 2, Počet úrovní: 1
Číslo objednávky
7910360000
Typ
WTR4 SL/EN
GTIN (EAN)
4008190576653
Množství
50 ks

Rozměry a hmotnosti

Hloubka
51 mm
Hloubka (v palcích)
2,008 inch
Výška
61,5 mm
Výška (v palcích)
2,421 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Net weight
15,06 g

Teploty

Skladovací teplota
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Basic material
Wemid
Colour
Tmavě béžová
UL 94 flammability rating
V-0

Specifikace systému

Version
Šroubové připojení
Rozpěrka
s pružinovým upínáním kabelu
pro zásuvné propojení
Jeden konec bez konektoru
End cover plate required
Ano
Number of potentials
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Number of potentials per tier
1
Levels cross-connected internally
Ne
PE connection
Ne
Mounting rail
TS 32
TS 35
N-function
Ne
PE function
Ne
PEN function
Ne

2 upnutelné vodiče (H05V/H07V) se stejným průřezem (jmenovité připojení)

Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
0,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max.
1,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min.
0,5 mm²

Další technická data

Explosion-tested version
Ne
Number of similar terminals
1
Open sides
pravá
Type of mounting
Příchytka

Conductor embornable (conexión adicional)

Anschlussart, weiterer Anschluss
Raccordement vissé

Conductors for clamping (rated connection)

Abisolierlänge
13 mm
Anschlussart
Screw connection
Anschlussart 2
Screw connection
Anschlussrichtung
laterale
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
1 Nm
Anzugsdrehmoment, min.
0,5 Nm
Connection cross-section, finely stranded, min.
0,22 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0,22 mm²
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,22 mm²
Klemmschraube
M 3
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A4
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,22 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,22 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Torque level with DMS electric screwdriver
2
Wire connection cross section, finely stranded, min.
0,22 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0,22 mm²

CSA 등급 데이터

Certificate No. (CSA)
200039-1057876
Current size D (CSA)
10 A
Voltage size D (CSA)
300 V
Wire cross section max. (CSA)
10 AWG
Wire cross section min. (CSA)
22 AWG

Všeobecně

Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
IEC 60947-7-1
Tragschiene
TS 32
TS 35

Data hodnocení

Rated cross-section
4 mm²
Rated voltage
630 V
Rated DC voltage
630 V
Nominal current
32 A
Current at maximum wires
32 A
Standards
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 kV
Power loss in accordance with IEC 60947-7-x
1,02 W
Závažnost znečištění
2

UL 등급 데이터

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
10 AWG
Conductor size Factory wiring min. (UR)
22 AWG
Conductor size Field wiring max. (UR)
10 AWG
Conductor size Field wiring min. (UR)
22 AWG
Current size C (UR)
22 A
Voltage size C (UR)
300 V

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
