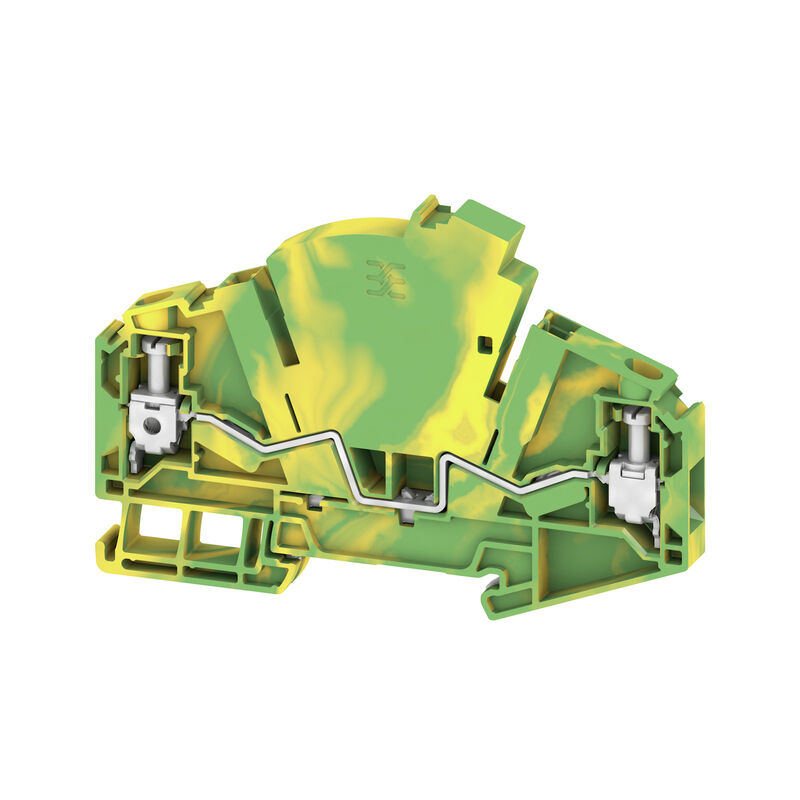

Skyddsledarplint, Skruvanslutning, grön/gul, 6 mm², 500 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, Wemid

Produkt-ID 2710100000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Аксессуары 65 Связанные продукты 21
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Version
Skyddsledarplint, Skruvanslutning, grön/gul, 6 mm², 500 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, Wemid
Order No.
2710100000
Type
WTTB 6 PE
GTIN (EAN)
4064675021124
Förp.
50 items

Mått och vikter

Depth
69 mm
Byggdjup (tum)
2.717 inch
Height
100 mm
Bygghöjd (tum)
3.937 inch
Width
8.1 mm
Byggbredd (tum)
0.319 inch
Nettovikt
31.3 g

Temperaturer

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
grön/gul
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Montageskena obestyckad
TS 35
PE-Funktion
Ja
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakad
Monteringstyp
ihakad
rastbar
Ja
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Connection type, additional connection
Skruvanslutning

Klämbara ledare (Märkanslutning)

Blade size
0,8 x 4,0 mm
Clamping range, max.
10 mm²
Clamping range, min.
0.5 mm²
Clamping screw
M 3,5
Connection cross-section, finely stranded, min.
0.5 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0.5 mm²
Connection direction
på sidan
Gauge to IEC 60947-1
A4
Number of connections
2
Stripping length
12 mm
Tightening torque, max.
1.6 Nm
Tightening torque, min.
0.8 Nm
Type of connection
Skruvanslutning
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
10 mm²
Wire connection cross section, finely stranded, min.
0.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.5 mm²
Wire connection cross-section, solid core, max.
10 mm²
Wire connection cross-section, solid core, min.
0.5 mm²

Märkdata enligt CSA

Núm. de certificación (CSA)
200039-80086745
Wire cross section max. (CSA)
8 AWG
Wire cross section min. (CSA)
22 AWG

Allmänt

Mounting rail
TS 35
Standards
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Märkdata

Märkarea
6 mm²
Märkspänning
500 V
Märkspänning till grannklämman
500 V
Märkspänning DC
500 V
Normer
IEC 60947-7-2
Genomgångsmotstånd enligt IEC 60947-7-x
0.78 mΩ
Märkstötspänning
6 kV
Märkstötspänning till grannklämman
6 kV
Förlusteffekt enligt IEC 60947-7-x
1.31 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
8 AWG
Ledarstorlek Factory wiring min (cURus)
22 AWG
Ledarstorlek Field wiring max (cURus)
8 AWG
Ledarstorlek Field wiring min (cURus)
22 AWG

Klassificeringar

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
