ZDU 2.5 GE

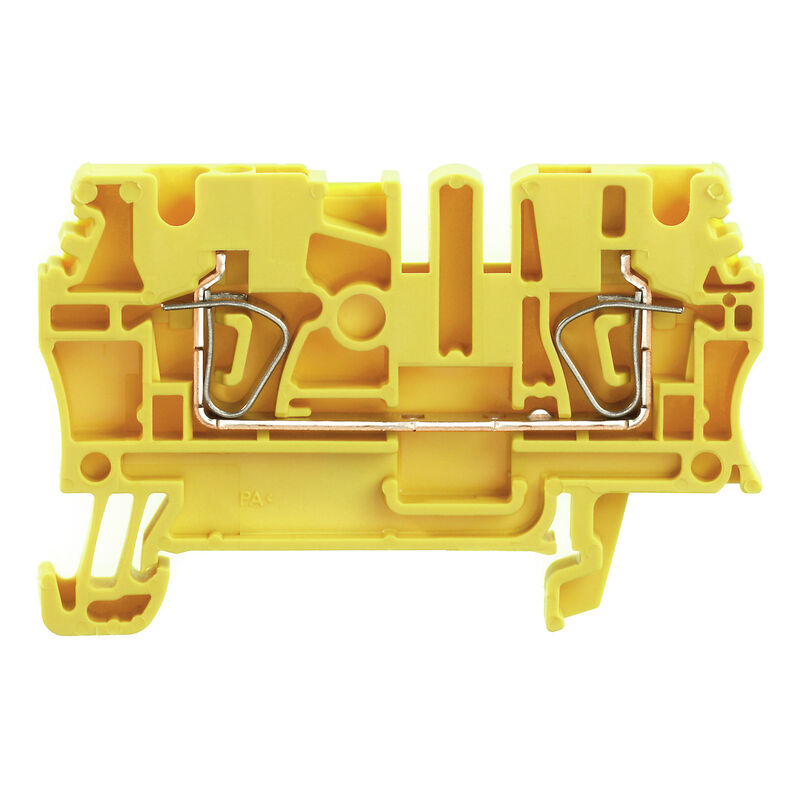

Illustrazione del prodotto
ZDU 2.5 GE

ZDU 2.5 GE

Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, giallo

N. articolo 1683270000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 41 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Otros datos técnicos Зажимаемые провода (дополнительное соединение) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Dati dimensionamento Datos nominales según UL Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693
Certificate No. (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, giallo
N. d’ordine
1683270000
Tipo
ZDU 2.5 GE
GTIN (EAN)
4008190477820
CPZ
100 Pezzo

Dimensioni e pesi

Profondità
38,5 mm
Profondità (pollici)
1,516 inch
Profondità inclusa guida DIN
39,5 mm
Posizione verticale
59,5 mm
Altezza (pollici)
2,343 inch
Larghezza
5,1 mm
Larghezza (pollici)
0,201 inch
Nettogewicht
7,52 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
giallo
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

Tanúsítvány száma (ATEX)
DEMKO15ATEX1467U
Nr certyfikatu (IECEX)
IECEXULD15.0008U
Tensión máx. (ATEX)
550 V
Ток (ATEX)
22 A
Sezione cavo max (ATEX)
4 mm²
Max. voltage (IECEX)
550 V
Corrente (IECEX)
22 A
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Versione
Molla autobloccante
per connettore trasversale ad innesto
aperto da un lato
Piastra terminale (necessaria)
Sì
Número de potenciales
1
Número de pisos
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35

Otros datos técnicos

Esecuzione a prova di esplosione
RAL 7001
Istruzioni di montaggio
Barrette de liaison
Lati aperti
jobb
Numero di morsetti uguali
1
Tipo di montaggio
ihakad

Зажимаемые провода (дополнительное соединение)

Tipo di collegamento, ulteriore collegamento
Fjäderanslutning

Conductor embornable (conexión nominal)

Csatlakozás típusa
Conexión directa
Csatlakozási irány
arriba
Csatlakozások száma
2
Csupaszolási hossz
10 mm
Gauge to IEC 60947-1
A3
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,05 mm²
Kés mérete
0,6 x 3,5 mm
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Wire connection cross section AWG, max.
AWG 12

Datos nominales según CSA

Corrente Gr B (CSA)
27 A
Corrente Gr C (CSA)
27 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-1152892
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generalidades

Guida equipaggiata
TS 35
Istruzioni di montaggio
Busbar
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30

Dati dimensionamento

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
24 A
Corrente con conduttore max.
31 A
Norme
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 W
Grado di lordura
3

Datos nominales según UL

Corrente Gr C (cURus)
25 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
30 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
30 AWG
N° certificato (cURus)
E60693
Tensione Gr C (cURus)
600 V

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
