接线端子ZDU 2.5/2X2AN/D+

Z系列, 安装元件端子, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 米色

商品编号 1650340000

特性

通用订货数据

版本	Z系列, 安装元件端子, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 米色
订货号	1650340000
类型	ZDU 2.5/2X2AN/D+
GTIN (EAN)	4008190297398
数量	20 PC

尺寸和重量

深	38.5 mm
深度 (英寸)	1.516 inch
深度（含 DIN 导轨）	39.5 mm
高度	79.5 mm
高度 (英寸)	3.13 inch
宽度	5.1 mm
宽度 (英寸)	0.201 inch
净重	10.66 g

温度

存储温度	-25 °C...55 °C
最小持续工作温度	-50 °C
最大持续工作温度	120 °C

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	7a
REACH SVHC	Lead 7439-92-1
SCIP	c6099607-b1cd-4fc8-8f5b-8c2defa73093

材料参数

材料	Wemid
颜色编码	深褐
阻燃等级符合 UL 94	V-0

系统特征值

类型	弹片连接带二极管单侧开放
必须的端板	是
电位数量	1
层数	1
每层压接点数量	4
每层电位点数量	1
层，内部桥接	无
PE联接	无
导轨	TS 35
N功能	无
PE 功能	无
PEN功能	无

其它技术参数

安装方式	直接卡在导轨上
开放端	右方

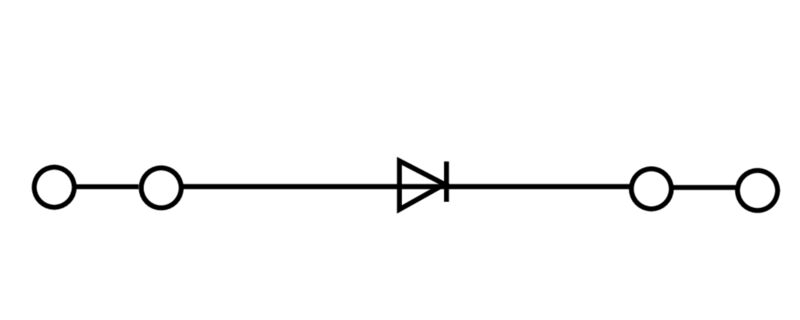

电子元件	二极管
防爆版	是

安装部件

组件二极管

二极管类型:

1N4007
正向电流:

1 A
反向电压:

1,300 V
正向电压:

0.7 V

可压接导线 (额定联接)

剥线长度	10 mm
压接范围，最大	4 mm²
压接范围，最小	0.5 mm²
导线连接截面积，单股硬导线，最大	4 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	1.5 mm²
最大压接面积软导线	4 mm²
最小多股导线接线截面积	0.5 mm²
测量规按照 60 947-1 标准	A3
联接点数量	4
联接类型	弹片联接
联接类型 2	弹片联接
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	上方

通用的

导轨	TS 35
标准	IEC 60947-7-1

额定数据

额定横截面	2.5 mm²
额定电压	400 V
额定直流电压	400 V
额定电流	0.5 A
最大电流	0.5 A
标准	IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准	1.33 mΩ
额定浪涌电压	6 kV
功率损耗符合 IEC 60947-7-x	0.77 W
污染等级	3

重要注意事项

产品信息	必须留意允许的连续操作温度

下载

认证/证书/一致性声明	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36753) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211802)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1650340000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650340000)
用户文档	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000903
ETIM 7.0	EC000903
ETIM 8.0	EC000903
ETIM 9.0	EC000903
ECLASS 9.0	27-14-11-27
ECLASS 9.1	27-14-11-47
ECLASS 10.0	27-14-11-27
ECLASS 11.0	27-14-11-27
ECLASS 12.0	27-14-11-27
ECLASS 13.0	27-25-01-14
ECLASS 14.0	27-25-01-14

审批

认证	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
