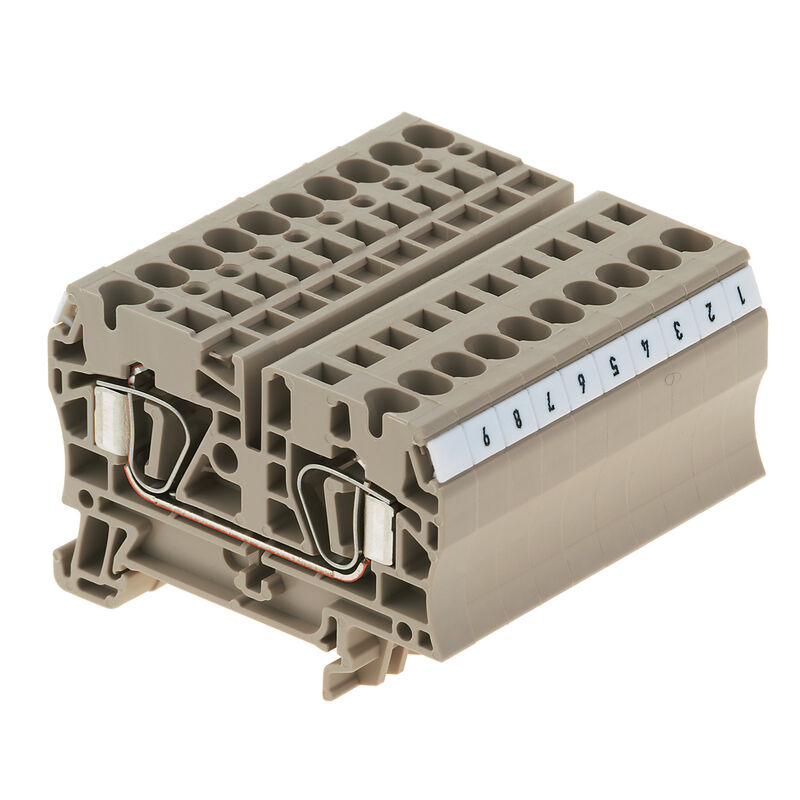

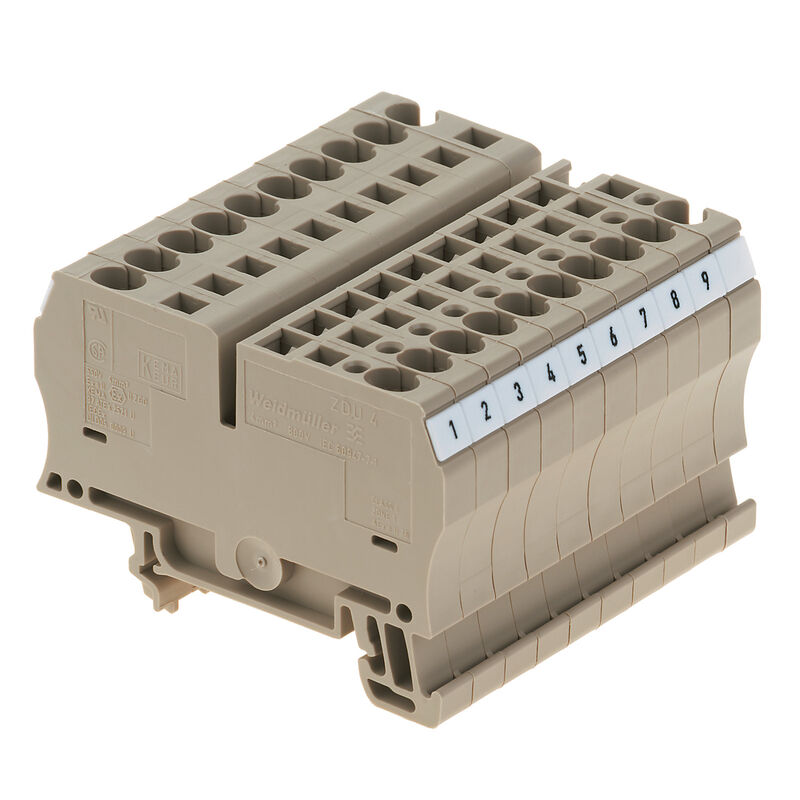

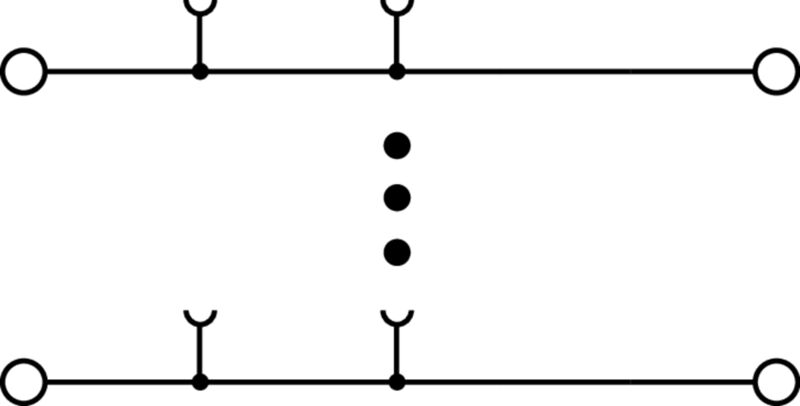

接线端子ZDU 4/10/BEZ

直通型接线端子, 弹片联接, 4 mm², 800 V, 32 A, 深褐

商品编号 1651900000

特性

通用订货数据

版本	直通型接线端子, 弹片联接, 4 mm², 800 V, 32 A, 深褐
订货号	1651900000
类型	ZDU 4/10/BEZ
GTIN (EAN)	4008190401047
数量	10 PC

尺寸和重量

深	43 mm
深度 (英寸)	1.693 inch
深度（含 DIN 导轨）	43.5 mm
高度	62 mm
高度 (英寸)	2.441 inch
宽度	6.1 mm
宽度 (英寸)	0.24 inch
净重	100.41 g

温度

存储温度	-25 °C...55 °C
工作温度范围	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
最小持续工作温度	-50 °C
最大持续工作温度	120 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料参数

材料	Wemid
颜色编码	深褐
阻燃等级符合 UL 94	V-0

额定数据IECEx/ATEX

ATEX 证书号	DEMKO15ATEX1467U
IECEX 证书号	IECEXULD15.0008U
最大电压（欧洲防爆标准ATEX）	550 V
电流 (ATEX)	28 A
导线最大压接面积(ATEX)	6 mm²
最大电压（国际电工委员会IECEX）	550 V
电流 (IECEX)	28 A
导线最大压接面积 (IECEX)	6 mm²
工作温度范围	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
EN 60079-7 标识	Ex eb II C Gb
Ex 2014/34/EU 标签	II 2 G D

系统特征值

类型	弹片连接用于插入式横联件单侧开放
必须的端板	是
层数	1
每层压接点数量	2
每层电位点数量	1
层，内部桥接	无
PE联接	无
导轨	TS 35

其它技术参数

安装指导	直接安装
安装方式	直接卡在导轨上
开放端	右方
相同端子的数量	10
防爆版	是

可压接导线 (其它联接)

其他联接方式的接口类型

弹片联接

可压接导线 (额定联接)

剥线长度	12 mm
压接范围，最大	6 mm²
压接范围，最小	0.13 mm²
双线管状端头最大导线横截面	1.5 mm²
双线管状端头最小导线横截面	0.5 mm²
导线最大压接面积 AWG	AWG 10
导线最小压接面积 AWG	AWG 26
导线连接截面积，单股硬导线，最大	6 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	6 mm²
接线截面积，多股线，最小	0.5 mm²
最大压接面积软导线	6 mm²
最小多股导线接线截面积	0.5 mm²
测量规按照 60 947-1 标准	A4
联接点数量	2
联接类型	弹片联接
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	上方

通用的

安装指导	直接安装
导线最大压接面积 AWG	AWG 10
导线最小压接面积 AWG	AWG 26
导轨	TS 35
标准	IEC 60947-7-1

额定数据

额定横截面	4 mm²
额定电压	800 V
额定直流电压	800 V
额定电流	32 A
最大电流	41 A
标准	IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准	1 mΩ
额定浪涌电压	8 kV
功率损耗符合 IEC 60947-7-x	1.02 W
污染等级	3

下载

认证/证书/一致性声明	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253968) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37035) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62673)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1651900000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651900000)
产品更改通知	[PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151772) [PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151775)
用户文档	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

审批

认证	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
