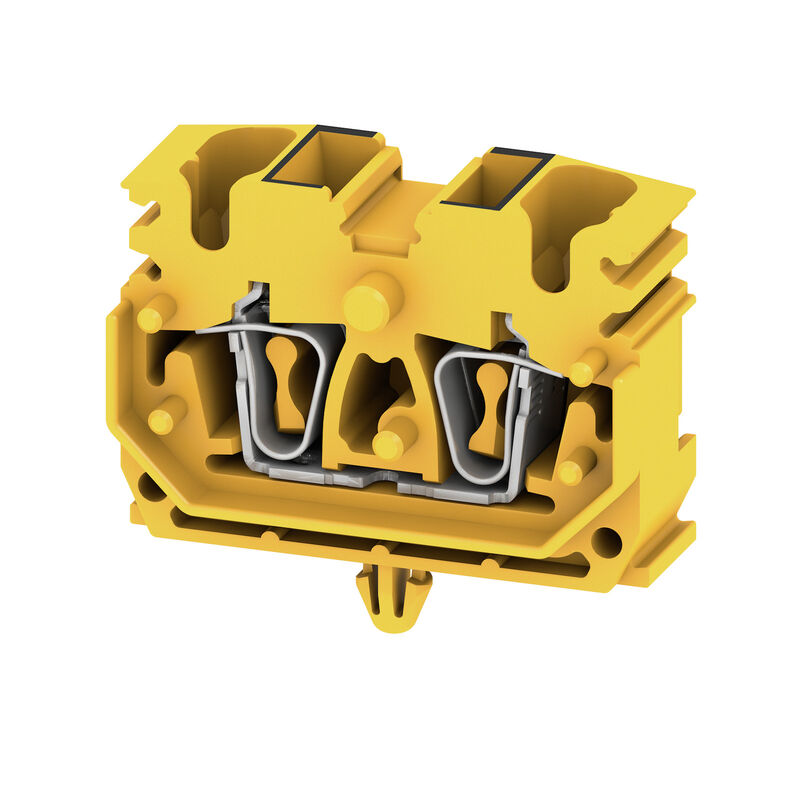

接线端子ZDUB 2.5-2/4AN/RC GE

Z系列, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 黄色, 直接安装

商品编号 1713000000

特性

通用订货数据

版本	Z系列, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 黄色, 直接安装
订货号	1713000000
类型	ZDUB 2.5-2/4AN/RC GE
GTIN (EAN)	4008190378844
数量	100 PC

尺寸和重量

深	29 mm
深度 (英寸)	1.142 inch
高度	33.5 mm
高度 (英寸)	1.319 inch
宽度	10.2 mm
宽度 (英寸)	0.402 inch
净重	7.61 g

温度

存储温度	-25 °C...55 °C
工作温度范围	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
最小持续工作温度	-50 °C
最大持续工作温度	120 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料参数

材料	Wemid
颜色编码	黄色
阻燃等级符合 UL 94	V-0

额定数据IECEx/ATEX

ATEX 证书号	DEMKO16ATEX1808U
IECEX 证书号	IECEXULD16.0036U
最大电压（欧洲防爆标准ATEX）	550 V
电流 (ATEX)	21 A
导线最大压接面积(ATEX)	2.5 mm²
最大电压（国际电工委员会IECEX）	550 V
电流 (IECEX)	21 A
导线最大压接面积 (IECEX)	2.5 mm²
工作温度范围	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
EN 60079-7 标识	Ex eb II C Gb
Ex 2014/34/EU 标签	II 2 G D

系统特征值

类型	弹片连接只能在压线点桥接单侧开放
必须的端板	是
电位数量	1
层数	1
每层压接点数量	4
每层电位点数量	1
层，内部桥接	是
PE联接	无
导轨	TS 35
N功能	无
PE 功能	无
PEN功能	无

其它技术参数

安装指导	直接安装
安装方式	直接安装
开放端	右方
防爆版	是

可压接导线 (其它联接)

其他联接方式的接口类型

弹片联接

可压接导线 (额定联接)

剥线长度	10 mm
压接范围，最大	4 mm²
压接范围，最小	0.13 mm²
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
导线连接截面积，单股硬导线，最大	4 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	1.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	1.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	4 mm²
接线截面积，多股线，最小	0.5 mm²
最大压接面积软导线	2.5 mm²
最小多股导线接线截面积	0.5 mm²
测量规按照 60 947-1 标准	A2
联接点数量	4
联接类型	弹片联接
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	上方

额定数据（CSA）

CSA 认证号	12400-379
导线最大压接面积(CSA)	12 AWG
最小导线横截面积（CSA ）	26 AWG
电压大小 C (CSA)	600 V
电流大小 C (CSA)	25 A

大小

静差 TS 15

17 mm

通用的

安装指导	直接安装
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
导轨	TS 35
标准	IEC 60947-7-1

额定数据

额定横截面	2.5 mm²
额定电压	800 V
额定直流电压	800 V
额定电流	24 A
最大电流	30 A
标准	IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准	1.33 mΩ
额定浪涌电压	8 kV
功率损耗符合 IEC 60947-7-x	0.77 W
污染等级	3

额定数据（UL）

cURus 证书号	E60693
最大导线尺寸工厂接线 (cURus)	12 AWG
最大导线尺寸现场接线 (cURus)	12 AWG
最小导线尺寸工厂接线 (cURus)	26 AWG
最小导线尺寸现场接线 (cURus)	26 AWG
电压大小 C （cURus）	600 V
电流大小 C （cURus）	20 A

下载

认证/证书/一致性声明	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80662) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36867) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62953)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1713000000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1713000000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1713000000&norm=0)
用户文档	[Beipackzettel_ZDUB.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35368) [NTI ZDUB 2.5-2/.../RC](https://mdcop.weidmueller.com/mediadelivery/asset/900_85231) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

审批

认证	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
cURusEX 证书号	E184763
