特性
| 版本 | 端子 (汇流排联接) |
| 订货号 | 1814660000 |
| 类型 | ZF 4 S BL |
| GTIN (EAN) | 4032248302956 |
| 数量 | 50 PC |
| 深 | 22 mm |
| 深度 (英寸) | 0.866 inch |
| 高度 | 24.5 mm |
| 高度 (英寸) | 0.965 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 4.52 g |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 绝缘材料 | Wemid |
| 颜色编码 | 银色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 | 用于 10 x 3 mm 汇流排 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 1 |
| 导轨 | 汇流排 |
| 安装指导 |
直接安装
汇流排 |
| 安装方式 | 插入的 |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.5 mm² |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 联接点数量 | 1 |
| 联接类型 | 弹片联接 |
| 连接方向 | 水平进线 |
| 安装指导 |
直接安装
汇流排 |
| 导轨 | 汇流排 |
| 最大工作温度 | 120 °C |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 400 V |
| 额定直流电压 | 400 V |
| 额定电流 | 24 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| 过压等级 | III |

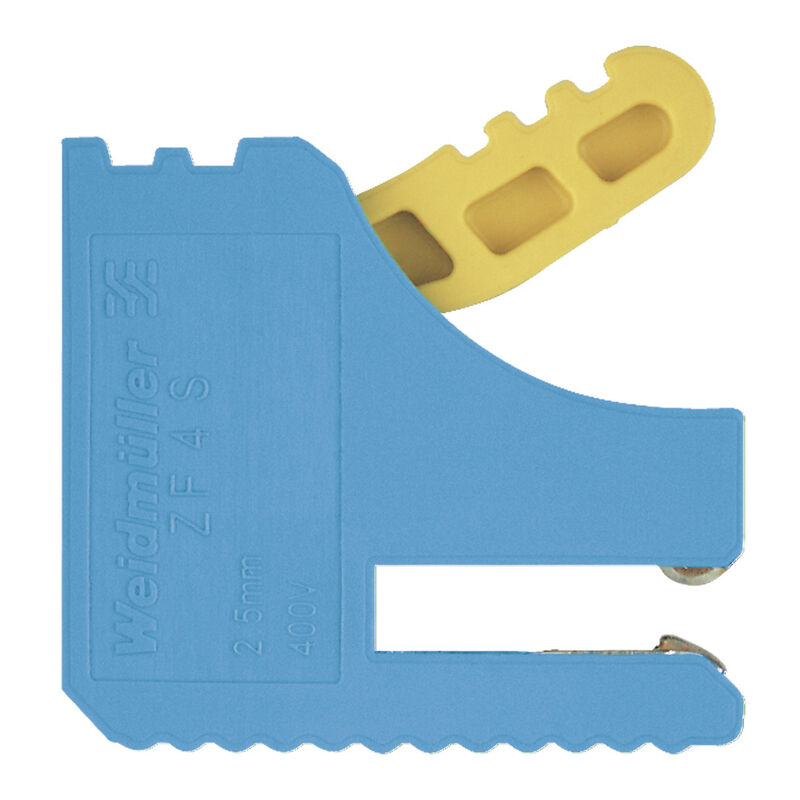

| 图片标题-02 | 产品图片 |
| 图片签名-02 | 插图类似 |
| 认证/证书/一致性声明 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74529) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1814660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1814660000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000001 |
| ETIM 7.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 9.0 | EC000001 |
| ECLASS 9.0 | 27-14-11-46 |
| ECLASS 9.1 | 27-14-11-46 |
| ECLASS 10.0 | 27-14-11-46 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| 认证 |  |
| ROHS | 一致 |
是附件
接线端子附件汇流排空白汇流排钢
接线端子附件汇流排空白汇流排铜
