ZIA 1.5/3L-1S/8/KB

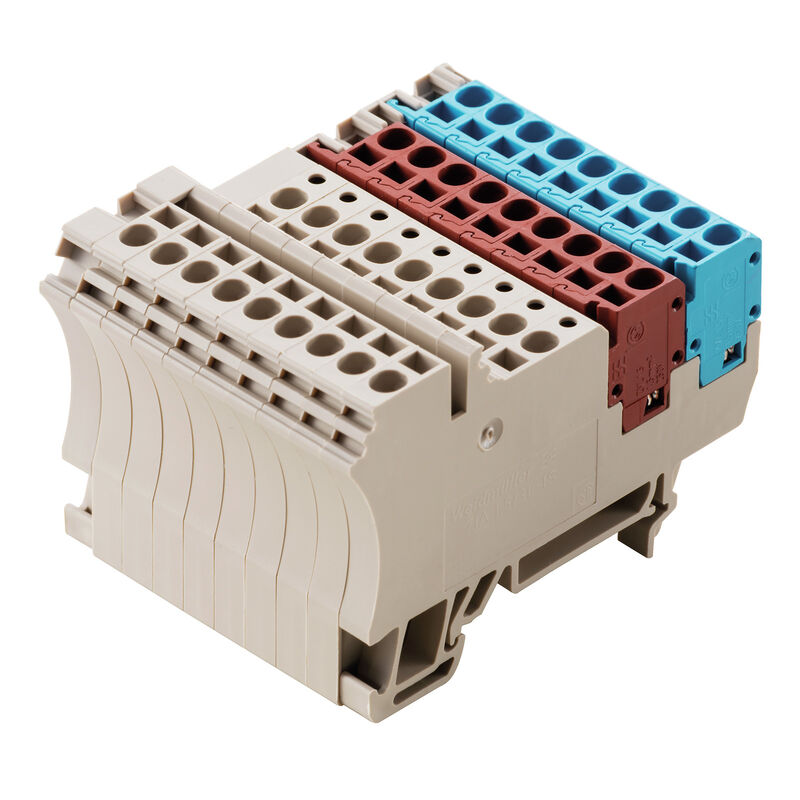

Produktillustration
ZIA 1.5/3L-1S/8/KB

ZIA 1.5/3L-1S/8/KB

Érzékelő-, beavatkozó sorkapocs, Húzórugós csatlakozás, 1.5 mm², Pólusszám: 9

Produkt-ID 1692630000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 21 Separata delar 4 Använda produkter 23
Homologaciones Általános rendelési adatok Dimensions and weights Températures Termékek környezetvédelmi megfelelősége Material data Параметры системы ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Mått Allmänt Névleges adatok Märkdata enligt UL Klassificeringar

Homologaciones

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Általános rendelési adatok

Utförande
Érzékelő-, beavatkozó sorkapocs, Húzórugós csatlakozás, 1.5 mm², Pólusszám: 9
Art.nr.
1692630000
Typ
ZIA 1.5/3L-1S/8/KB
GTIN (EAN)
4008190870348
Förp.
5 items

Dimensions and weights

Djup
45,5 mm
Mélység (coll)
1,791 inch
Profondità inclusa guida DIN
46 mm
Höjd
68,5 mm
Height (inches)
2,697 inch
Bredd
50,8 mm
Byggbredd (tum)
2 inch
Nettovikt
78,32 g

Températures

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−50 °C
Varaktig driftstemperatur, max.
120 °C

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Material data

Grundläggande material
Wemid
Färgkod
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Параметры системы

Ändplatta krävs
Нет
Antal potentialer
8
Antal våningar
1
Antal klämställen per våning
2
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35

ytterligare tekniska data

explosionstestat utförande
Nej
Monteringstyp
ihakad
Öppna sidor
right

Klämbara ledare (ytterligare anslutning)

Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max.
1,5 mm²

Klämbara ledare (Märkanslutning)

2,5 mm²
Anslutningsarea, fintrådig, min.
0,13 mm²
Anslutningsarea, flertrådig, max.
1,5 mm²
Anslutningsarea, flertrådig, min.
0,13 mm²
Anslutningsområde, min.
0,13 mm²
Anslutningsriktning
övre
Anslutningstyp
Fjäderanslutning
Anslutningstyp 2
Fjäderanslutning
Antal anslutningar
36
Avisoleringslängd
7 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
1,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
2,5 mm²
Tolkdorn enligt 60 947-1
A1
Tvilling-ändhylsa, max.
0,75 mm²
Tvilling-ändhylsa, min.
0,5 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-1068678
Ledararea max. (CSA)
14 AWG
Ledararea min. (CSA)
26 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp D (CSA)
300 V
Ström Gr B (CSA)
10 A
Ström Gr D (CSA)
10 A

Mått

Utskjutande mått TS 35
32,5 mm

Allmänt

Antal poler
9
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Normer
Enligt IEC 60947-7-1

Névleges adatok

Märkarea
1,5 mm²
Märkspänning
250 V
Märkspänning DC
250 V
Märkström
17,5 A
Ström med max. ledare
17,5 A
Normer
Enligt IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,83 mΩ
Märkstötspänning
4 kV
Förlusteffekt enligt IEC 60947-7-x
0,56 W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
14 AWG
Ledarstorlek Factory wiring min (UR)
26 AWG
Ledarstorlek Field wiring max (UR)
14 AWG
Ledarstorlek Field wiring min (UR)
26 AWG
Spänning grupp D (UR)
300 V
Ström Gr D (UR)
10 A

Klassificeringar

ETIM 8.0
EC000900
ETIM 9.0
EC000900
ETIM 10.0
EC000900
ECLASS 14.0
27-25-01-12
ECLASS 15.0
27-25-01-12
