特性
| 版本 | Z系列, 接插件, 直接安装 |
| 订货号 | 1875220000 |
| 类型 | ZP 2.5/1AN ZA O.RA GN |
| GTIN (EAN) | 4032248501045 |
| 数量 | 50 PC |
| 深 | 41 mm |
| 深度 (英寸) | 1.614 inch |
| 高度 | 23 mm |
| 高度 (英寸) | 0.906 inch |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 净重 | 2.98 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 绿色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 |
插座
插拔式 带栓塞 弹片连接 |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 安装指导 | 直接安装 |
| 安装方式 | 插入的 |
| 开放端 | 右方 |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.13 mm² |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A2 |
| 联接点数量 | 1 |
| 联接类型 | 插拔联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 最大导线截面积 (cCSAusX) | 12 AWG |
| 最小导线截面积 (cCSAusX) | 26 AWG |
| 电压 大小 C (cCSAus) | 300 V |
| 电压 大小 D (cCSAus) | 600 V |
| 电压 大小C (cCSAus) | 20 A |
| 电压 大小D (cCSAus) | 5 A |
| 证书号 (cCSAus) | 154685-1460993 |
| 回路数 | 1 |
| 安装指导 | 直接安装 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 500 V |
| 相邻端子的额定电压 | 500 V |
| 额定直流电压 | 500 V |
| 额定电流 | 24 A |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 6 kV |
| 相邻端子的额定浪涌电压 | 6 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| cURus 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (cURus) | 12 AWG |
| 最大导线尺寸 现场接线 (cURus) | 12 AWG |
| 最小导线尺寸 工厂接线 (cURus) | 26 AWG |
| 最小导线尺寸 现场接线 (cURus) | 26 AWG |
| 电压大小 C （cURus） | 300 V |
| 电压大小 D （cURus） | 600 V |
| 电流大小 C （cURus） | 20 A |
| 电流大小 D （cURus） | 5 A |

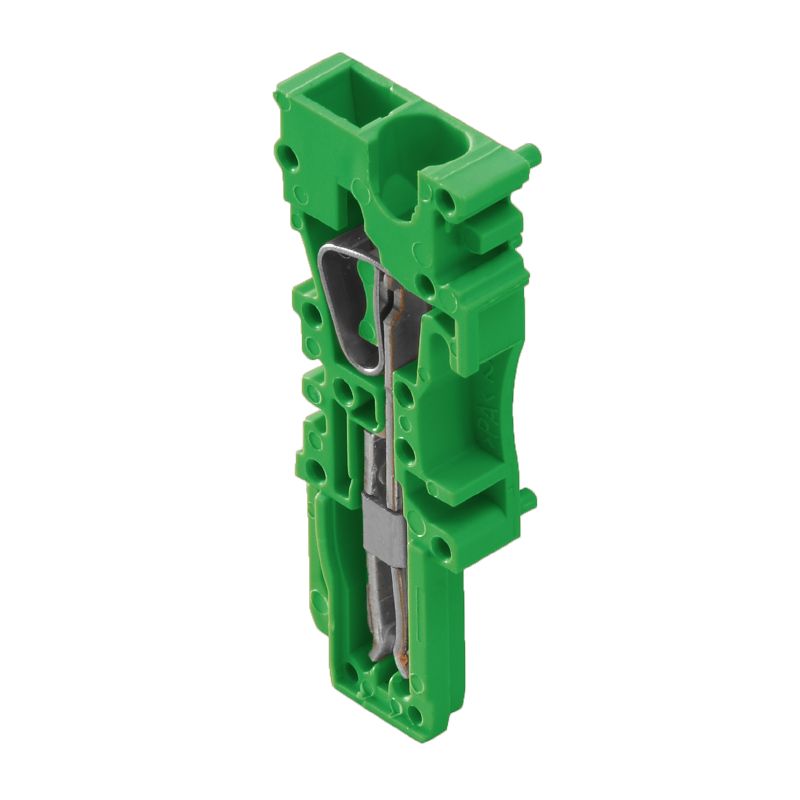

| 图片标题-02 | 产品图片 |
| 图片签名-02 | 插图类似 |
| 认证/证书/一致性声明 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64506) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1875220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1875220000) |
| 用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZP 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229219) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
