ZP 2.5/1AN/11 GN/BE

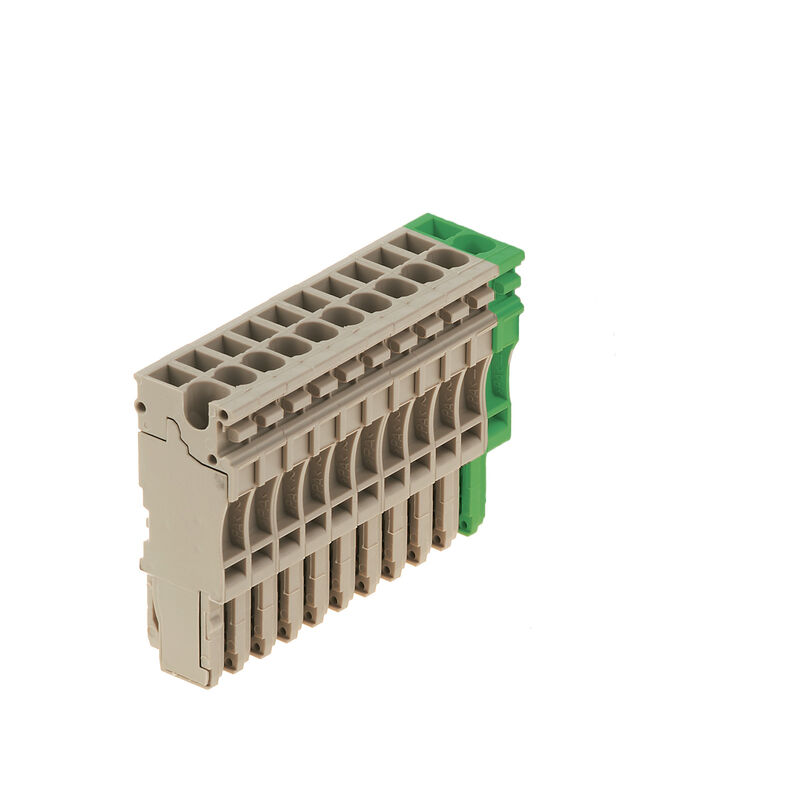

Obrázek výrobku

ZP 2.5/1AN/11 GN/BE

Z řada, Zásuvný konektor, Béžová, Přímá montáž

ID výrobku 1867180000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 8 Příbuzné výrobky 317
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Obrázky produktů Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Versión
Z řada, Zásuvný konektor, Béžová, Přímá montáž
Código
1867180000
Tipo
ZP 2.5/1AN/11 GN/BE
GTIN (EAN)
4032248475704
Množství
20 ks

Rozměry a hmotnosti

Profundidad
41 mm
Hloubka (v palcích)
1,614 inch
Altura
16 mm
Altura (pulgadas)
0,63 inch
Anchura
56,1 mm
Šířka (v palcích)
2,209 inch
Čistá hmotnost
31,372 g

Teploty

Température de stockage
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Verze
Sada konektorů
lze zapojit
Připojení tažnou pružinou
Nutná koncová deska
Ne
Počet potenciálů
11
Počet úrovní
1
Počet svěrných bodů na úroveň
1
Úrovně propojené interně
Ne
PE připojení
Ano

Další technická data

Návod k instalaci
Přímá montáž
Otevřené strany
zařeno
Typ montáže
Zapojeno

Vodiče k upevnění svorkou (jmenovité připojení)

Blade size
0,6 x 3,5 mm
Clamping range, max.
4 mm²
Clamping range, min.
0,13 mm²
Connection direction
vrchol
Gauge to IEC 60947-1
A2
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,13 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,13 mm²
Number of connections
11
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,13 mm²
Stripping length
10 mm
Type of connection
Zásuvné připojení Plug-in
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 12
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,13 mm²

CSA data hodnocení

Průřez vodiče max. (cCSAusX)
12 AWG
Průřez vodiče min. (cCSAusX)
26 AWG
Velikost napětí D (cCSAus)
600 V
Velikost proudu C (cCSAus)
20 A
Velikost proudu D (cCSAus)
5 A
Voltage size C (cCSAus)
300 V
Číslo osvědčení (cCSAus)
154685-1460993

Všeobecně

Installation advice
Přímá montáž
Numero di poli
11
Standards
V souladu s normou IEC 60947-7-1
Wire connection cross section AWG, min.
AWG 12
결선 단면규격 AWG, 최대
AWG 12

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Jmenovité napětí k sousední svorce
500 V
Max. napětí opěry svodek a systém s možností zapojení
690 V
Jmenovité DC napětí
500 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
V souladu s normou IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Jmenovité napětí k sousední svorce při impulzu
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Obrázky produktů

Título de ilustración-02
Obrázek výrobku
Podnadpis obrázku-02
Podobné ilustraci

Klasifikace

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
