ZP 2.5/1AN/17 GN/BE
제품 이미지

ZP 2.5/1AN/17 GN/BE

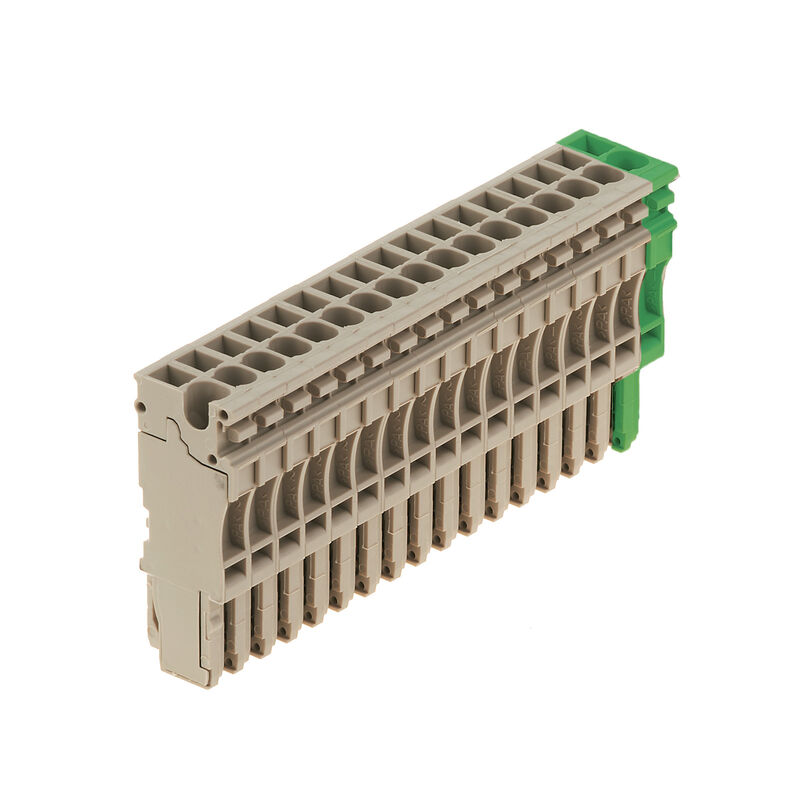

Z-시리즈, 플러그인 커넥터, 베이지색, 직접 장착

항목 번호 1867240000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 8 관련 제품 317
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 Дополнительные технические данные przewody zaciskane (złącze wymiarowane) CSA 등급 데이터 Allmänt 등급 데이터 UL 등급 데이터 제품 이미지 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

버전
Z-시리즈, 플러그인 커넥터, 베이지색, 직접 장착
주문 번호
1867240000
유형
ZP 2.5/1AN/17 GN/BE
GTIN(EAN)
4032248475858
CPZ
10 items

치수 및 중량

깊이
41 mm
깊이 (인치)
1.614 inch
높이
16 mm
높이 (인치)
0.63 inch
너비
86.7 mm
폭 (인치)
3.413 inch
Net weight
54.8 g

온도

보관 온도
-25 °C...55 °C
주변 온도
-50 °C…75 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
120 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

기본 재질
Wemid
컬러 코드
진한 베이지색
UL 94 가연성 등급
V-0

시스템 사양

Verze
커넥터 세트
플러그형
텐션 스프링 클램프 결선
Nutná koncová deska
아니요
Počet potenciálů
17
레벨 수
1
레벨당 클램프 지점 개수
1
Úrovně propojené interně
아니요
PE 결선
예

Дополнительные технические данные

Návod k instalaci
Direktmontage
Typ montáže
instucken
개방측
sluten

przewody zaciskane (złącze wymiarowane)

IEC 60947-1 규격 게이지
A2
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 12
결선 단면적, 꼬임, 최소
0.13 mm²
결선 방향
top
결선 수
17
결선 유형
플러그인 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.13 mm²
클램프 범위, 최대
4 mm²
클램프 범위, 최소
0.13 mm²
탈피 길이
10 mm

CSA 등급 데이터

와이어 단면적 최대(cCSAus)
12 AWG
와이어 단면적 최소(cCSAus)
26 AWG
인증 번호(cCSAus)
154685-1460993
전류 크기 C(cCSAus)
20 A
전압 크기 C(cCSAus)
300 V
전압 크기 D(cCSAus)
5 A
전압 크기 D(cCSAus)
600 V

Allmänt

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 12
극 수
17
설치 권고
직접 장착
표준 규격
IEC 60947-7-1 규격

등급 데이터

정격 단면적
2.5 mm²
Jmenovité napětí
500 V
隣接端子への定格電圧
500 V
Max. napětí opěry svodek a systém s možností zapojení
690 V
정격 DC 전압
500 V
정격 전류
24 A
최대 와이어에서 전류
24 A
Normes
IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률
1.33 mΩ
Sobretensión de choque nominal
6 kV
Rated impulse withstand voltage to adjacent terminal
6 kV
Power loss in accordance with IEC 60947-7-x
0.77 W

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
전압 크기 C(cURus)
300 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
26 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
26 AWG

제품 이미지

그림 제목 02
제품 이미지
이미지 부제목-02
그림과 유사

분류

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
