特性
| 版本 | Z系列, 横联, 用于端子, 回路数: 11 |
| 订货号 | 1859080000 |
| 类型 | ZQV 2.5/11 |
| GTIN (EAN) | 4032248411047 |
| 数量 | 20 PC |
| 深 | 27.6 mm |
| 深度 (英寸) | 1.087 inch |
| 高度 | 54.4 mm |
| 高度 (英寸) | 2.142 inch |
| 宽度 | 2.8 mm |
| 宽度 (英寸) | 0.11 inch |
| 净重 | 8.05 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 |
| 最大持续工作温度 | 130 |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 黄色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 | 用于端子 |
| 固定类型 | 已插入的 |
| 间距 P（单位：mm） | 5.1 mm |
| 回路数 | 11 |
| 额定电流 | 24 A |
| 产品信息 | 由于稳定性和温度原因，只能断开 60％ 的接触元件 使用交叉联接器将额定电压降低到 400 V如果使用带有空白切边的切割交叉连接，则电压降至 25 V |

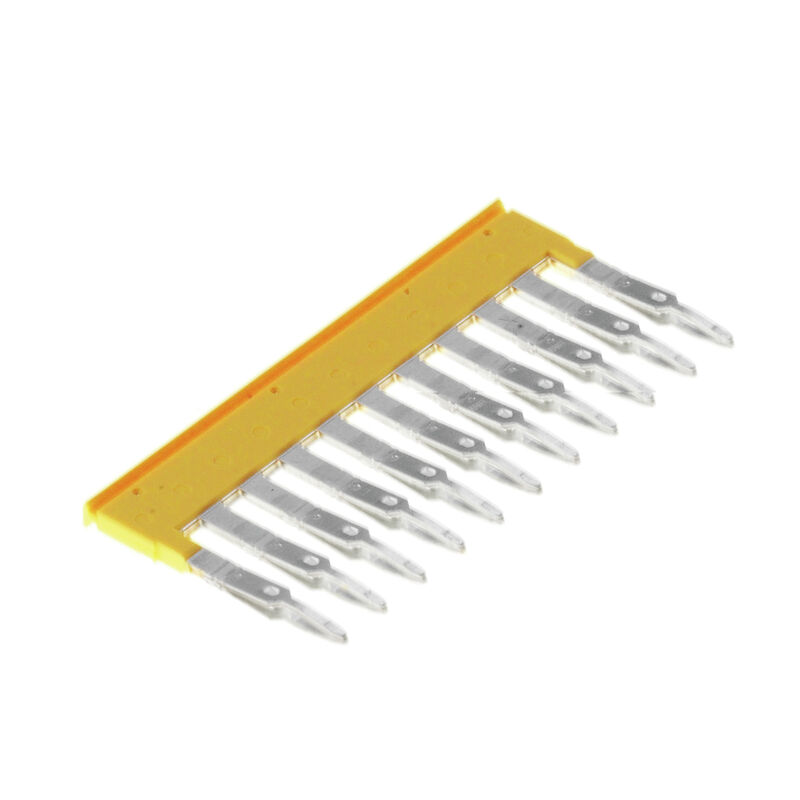

| 图片标题-02 | 产品图片 |
| 图片签名-02 | 插图类似 |
| 认证/证书/一致性声明 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64430) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1859080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1859080000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1859080000&norm=0) |
| 用户文档 |
[Operating instructions_ZDU1.5-ZDU35_ZQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35347)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 一致 |
