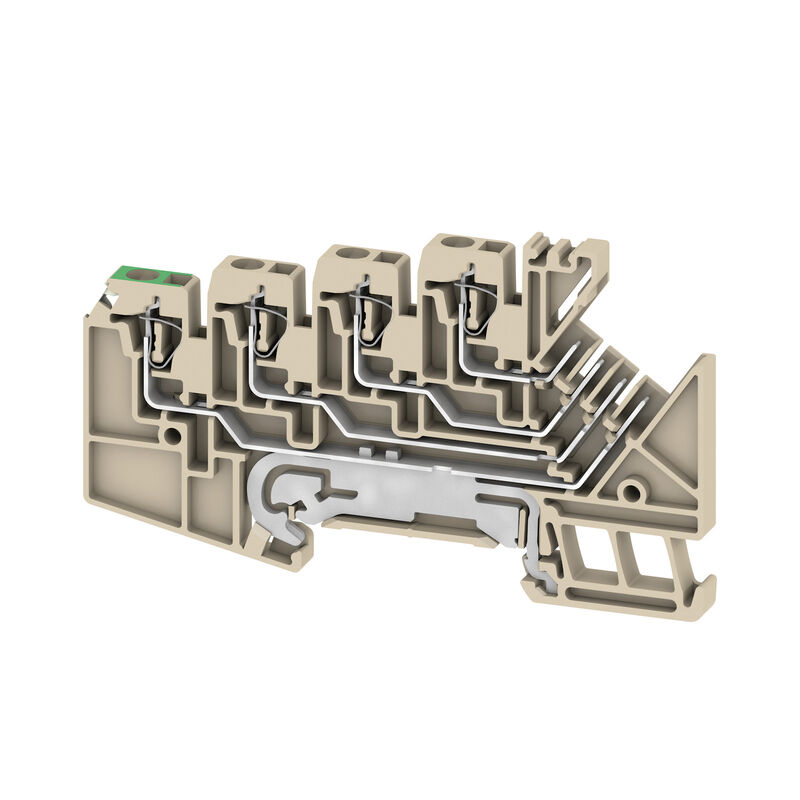

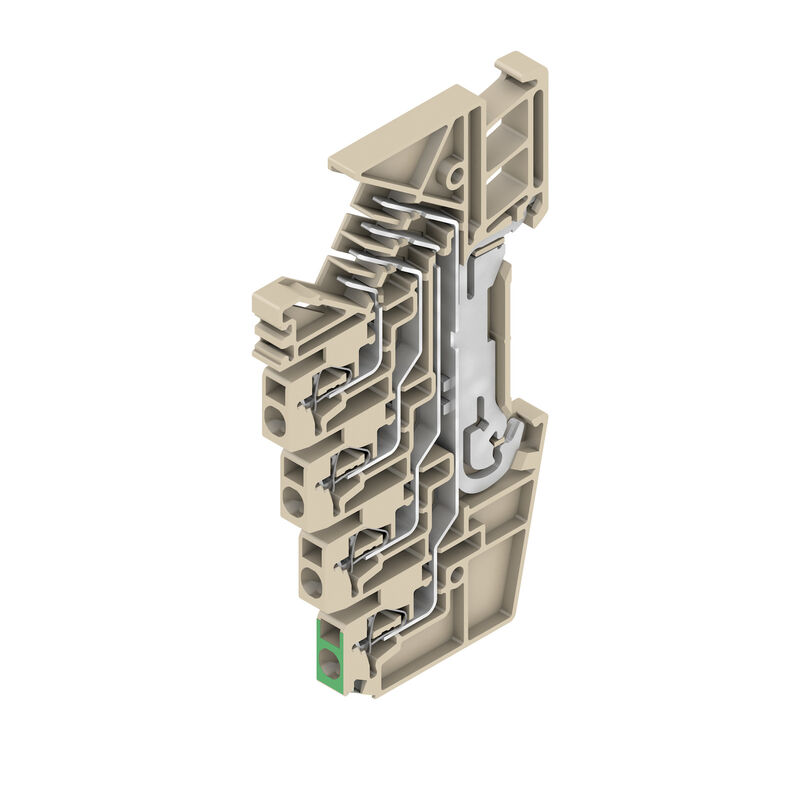

特性
版本 | Z系列, 直通型接线端子, 多层模块端子, 额定横截面: 1.5 mm², 弹片联接 |
订货号 | 1698171001 |
类型 | ZRV 1.5/PE-CHIRON |
GTIN (EAN) | 4008190891435 |
数量 | 50 PC |
深 | 52 mm |
深度 (英寸) | 2.047 inch |
深度(含 DIN 导轨) | 52.5 mm |
高度 | 89.5 mm |
高度 (英寸) | 3.524 inch |
宽度 | 5.1 mm |
宽度 (英寸) | 0.201 inch |
净重 | 18.3 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 合规,无例外 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | Wemid |
颜色编码 | 深褐 |
阻燃等级符合 UL 94 | V-0 |
类型 |
4 个弹片联接 - 4 个直插联接
带 PE 连接 用于插入式横联件 单侧开放 |
必须的端板 | 是 |
层数 | 4 |
每层压接点数量 | 2 |
PE联接 | 是 |
导轨 | TS 35 |
PEN功能 | 无 |
安装方式 | 直接卡在导轨上 |
防爆版 | 不 |
其他联接方式的接口类型 | 可插拔的 |
导线连接截面积,单股硬导线,最大 | 1.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 1.5 mm² |
接线截面积,多股线,最大 | 1.5 mm² |
最大压接面积 软导线 | 1.5 mm² |
联接点数量 | 8 |
联接类型 | 弹片联接 |
导轨 | TS 35 |
标准 |
IEC 61984
符合 IEC 60947-7-1 标准 |
额定横截面 | 1.5 mm² |
额定电压 | 63 V |
额定直流电压 | 63 V |
额定电流 | 4 A |
标准 |
IEC 61984
符合 IEC 60947-7-1 标准 |
体积电阻率符合 IEC 60947-7-x 标准 | 1.83 mΩ |
功率损耗符合 IEC 60947-7-x | 0.56 W |
认证/证书/一致性声明 |
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44713) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1698171001) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1698171001) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1698171001&norm=0) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 7.0 | EC000901 |
ETIM 8.0 | EC000901 |
ETIM 9.0 | EC000901 |
ECLASS 11.0 | 27-14-11-41 |
ECLASS 12.0 | 27-14-11-41 |
ECLASS 13.0 | 27-25-01-04 |
ECLASS 14.0 | 27-25-01-04 |
认证 | ![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
