接线端子ZSI 6-2 2X2.5/G20/LD4

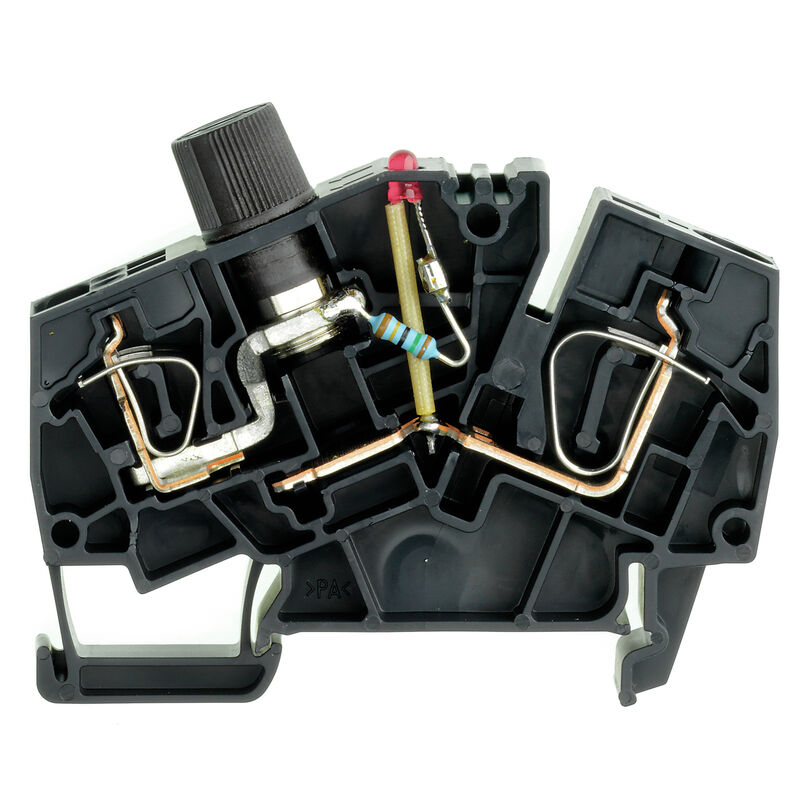

产品图片
接线端子ZSI 6-2 2X2.5/G20/LD4

接线端子ZSI 6-2 2X2.5/G20/LD4

Z系列, 熔断器型接线端子, 额定横截面: 6 mm², 弹片联接, 黑色

商品编号 1879750000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 35 相关商品 228
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 额定数据（CSA） 大小 熔断器型接线端子 通用的 额定数据 额定数据（UL） 重要注意事项 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
Z系列, 熔断器型接线端子, 额定横截面: 6 mm², 弹片联接, 黑色
订货号
1879750000
类型
ZSI 6-2 2X2.5/G20/LD4
GTIN (EAN)
4032248481682
数量
20 PC

尺寸和重量

深
55 mm
深度 (英寸)
2.165 inch
深度（含 DIN 导轨）
55.5 mm
高度
68 mm
高度 (英寸)
2.677 inch
宽度
12.2 mm
宽度 (英寸)
0.48 inch
净重
25.52 g

温度

存储温度
-25 °C...55 °C
环境温度
-50 °C…75 °C
最小持续工作温度
-50 °C
最大持续工作温度
120 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7cI
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
黑色
阻燃等级符合 UL 94
V-0

系统特征值

类型
弹片连接
熔丝盒
带 LED
用于插入式横联件
单侧开放
必须的端板
是
电位数量
1
层数
1
每层压接点数量
2
层，内部桥接
无
PE联接
无
安装导轨已装备
TS 35
N功能
无
PE 功能
无
PEN功能
无

其它技术参数

安装方式
直接卡在导轨上

可压接导线 (其它联接)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, min.
0.5 mm²
Cross-section for connected wire, flexible, further connection, max.
4 mm²
Kés mérete, kiegészítő csatlakozás
0.6 x 3.5 mm
Leiteranschlussquerschnitt, feindrähtig, weiterer Anschluss, min.
0.5 mm²
Number of connections, additional connection
2
Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.
2.5 mm²
Sección nominal, otra conexión
2.5 mm²
Sezione di collegamento cavo rigido, altro collegamento, min.
0.5 mm²
Длина снятия изоляции, дополнительное соединение
10 mm
其他连接的连接方向
倾斜的
最大夹压范围, 更多连接
4 mm²
最小压接面积 其他联接
0.5 mm²
결선 유형, 추가 결선
弹片联接
결선된 와이어에 대한 단면, 솔리드 코어, 추가 결선, 최대.
4 mm²

可压接导线 (额定联接)

Clamping range, max.
10 mm²
Connection direction
倾斜的
Number of connections
1
Stripping length
10 mm
Tolkdorn enligt 60 947-1
A3
Type of connection
弹片联接
Type of connection 2
弹片联接
Wire connection cross section AWG, max.
AWG 8
压接范围，最小
0.13 mm²
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
10 mm²
导线连接截面积，单股硬导线，最小
0.13 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.13 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.13 mm²
接线截面积，多股线，最大
6 mm²
接线截面积，多股线，最小
0.13 mm²
接线截面积，多股细导线，最小
0.13 mm²
最大压接面积 软导线
10 mm²
最小多股导线接线截面积
0.13 mm²
螺丝刀口尺寸
0.6 x 3.5 mm

额定数据（CSA）

CSA 认证号
200039-1152892
导线最大压接面积(CSA)
8 AWG
最小导线横截面积（CSA ）
20 AWG

大小

静差 TS 35
54 mm

熔断器型接线端子

复合装置过载和短路保护的功率损耗
在 6.3 A @ 40°C 条件下, 为 1.6 W
指示器的电压类型
交流/直流
显示
LED
最大运行电压
250 V
熔丝
G-Si.5 x 20
熔断器架 (部件支架)
可拧紧
独立装置过载和短路保护的功率损耗
在 6.3 A @ 37°C 条件下, 为 2.5 W

通用的

安装导轨已装备
TS 35
导线最大压接面积 AWG
AWG 8
导线最小压接面积 AWG
AWG 26
标准
IEC 60947-7-3

额定数据

额定横截面
6 mm²
额定电压
250 V
相邻端子的额定电压
500 V
额定直流电压
250 V
额定电流
10 A
最大电流
10 A
标准
IEC 60947-7-3
体积电阻率符合 IEC 60947-7-x 标准
0.78 mΩ
额定浪涌电压
4 kV
功率损耗符合 IEC 60947-7-x
1.31 W
污染等级
3

额定数据（UL）

cURus 证书号
E60693
导线最大压接面积(cURus)
8 AWG
最大导线尺寸 工厂接线 (cURus)
12 AWG
最大导线尺寸 现场接线 (cURus)
12 AWG
最小压接面积 (cURus)
20 AWG
最小导线尺寸 工厂接线 (cURus)
26 AWG
最小导线尺寸 现场接线 (cURus)
26 AWG
电压大小 C （cURus）
300 V
电压大小 D （cURus）
600 V
电流大小 C （cURus）
10 A
电流大小 D （cURus）
5 A

重要注意事项

产品信息
电压取决于所选保险丝组件或指示灯

分类

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
