BORNE ZTR 2.5-2/O.TNHE
Imagen de producto
BORNE ZTR 2.5-2/O.TNHE

BORNE ZTR 2.5-2/O.TNHE

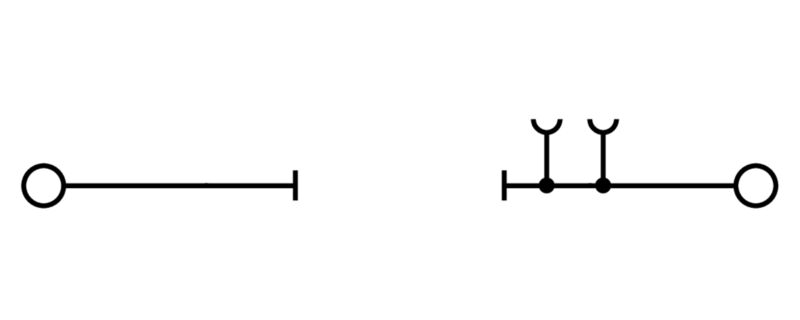

Borne de medición seccionable, Conexión directa, 2.5 mm², 400 V, 10 A, giratorio, Beige oscuro

N.º de artículo 1779020000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 42 Productos relacionados 162
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Datos nominales Datos nominales según UL Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Datos generales para pedido

Version
Borne de medición seccionable, Conexión directa, 2.5 mm², 400 V, 10 A, giratorio, Beige oscuro
Order No.
1779020000
Type
ZTR 2.5-2/O.TNHE
GTIN (EAN)
4032248184668
Qty.
50 Pieza

Dimensiones y pesos

Depth
43,5 mm
Profundidad (pulgadas)
1,713 inch
Profundidad incl. carril DIN
44 mm
Height
50,5 mm
Altura (pulgadas)
1,988 inch
Width
5,1 mm
Anchura (pulgadas)
0,201 inch
Peso neto
6,6 g

Temperaturas

Température de stockage
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Temperatura permanete de trabajo, min.
-50 °C
Temperatura permanete de trabajo, max.
120 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Versión
Conexión directa
para conexión transversal enchufable
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
No
Conexión PE
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Indicación de montaje
Montaje directo
Lados abiertos
derecha
Tipo de montaje
enclavado
Versión a prueba de explosivos
No

Conductor embornable (conexión adicional)

Tipo di collegamento, ulteriore collegamento
Conexión directa
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max.
1,5 mm²

Conductor embornable (conexión nominal)

Długość odizolowania
10 mm
IEC 60947-1 규격 게이지
A2
kierunek podłączenia
oblicuo
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 26
liczba przyłączeń
2
Rodzaj przyłącza
Conexión directa
Rodzaj przyłącza 2
Conexión directa
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,13 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,13 mm²
Sección del conductor, flexible, mín.
0,13 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,13 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,13 mm²
Zakres zaciskania, maks.
2,5 mm²
Zakres zaciskania, min.
0,13 mm²
Размер лезвия
0,6 x 3,5 mm
결선 단면규격 AWG, 최대
AWG 12

Datos nominales según CSA

Corriente Gr B (CSA)
10 A
Corriente Gr C (CSA)
10 A
Corriente Gr D (CSA)
10 A
Núm. de certificación (CSA)
200039-1152892
Sección máx. del conductor (CSA)
12 AWG
Sección mín. del conductor (CSA)
26 AWG
Tensión Gr B (CSA)
300 V
Tensión Gr C (CSA)
300 V
Tensión Gr D (CSA)
300 V

Generalidades

Instruction de montage
Montaje directo
Normes
IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 26
Tartósín
TS 35

Datos nominales

Sección nominal
2,5 mm²
Tensión nominal
400 V
Tensión nominal DC
400 V
Corriente nominal
10 A
Corriente en conductor máximo
21 A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,77 W
Grado de polución
3

Datos nominales según UL

Corriente Gr D (UR)
10 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
12 AWG
Sección del conductor Cableado de campo mín. (UR)
26 AWG
Sección del conductor Cableado de fábrica máx. (UR)
12 AWG
Sección del conductor Cableado de fábrica mín. (UR)
26 AWG
Tensión Gr D (UR)
300 V

Clasificaciones

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
