ZVL 1.5 O.QV

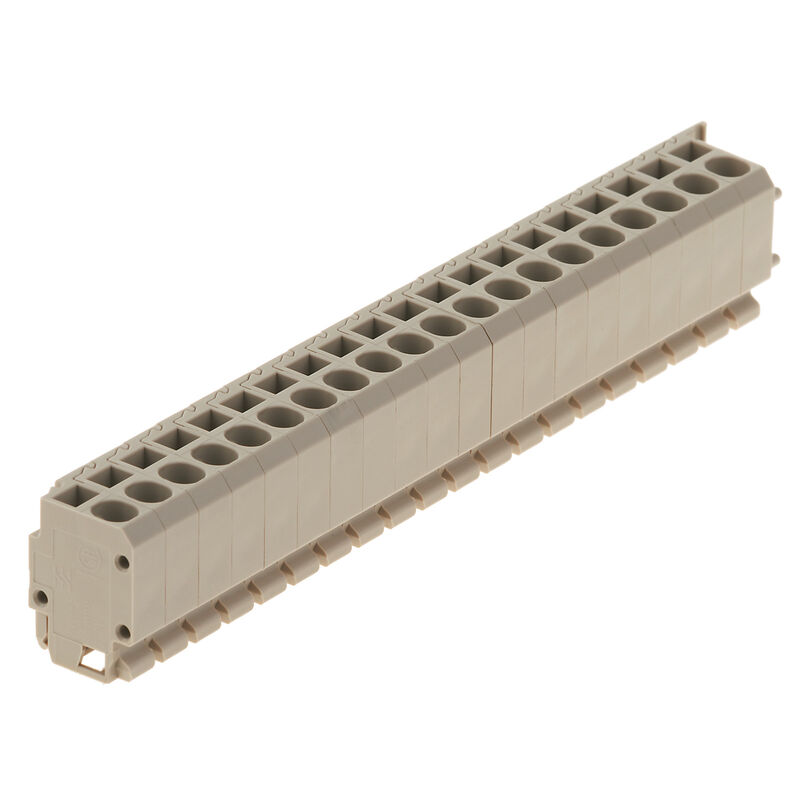

Illustration du produit
ZVL 1.5 O.QV

ZVL 1.5 O.QV

Connecteur, Raccordement à ressort, 1.5 mm², Bornier de distribution, Beige foncé

Référence produit 1711930000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 22
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système ytterligare tekniska data Conducteur raccordable (autre raccordement) Conduttori allacciabili (collegamento di dimensionamento) CSA névleges adatok Dimensions General Caractéristiques nominales UL 등급 데이터 Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Informations générales de commande

Version
Connecteur, Raccordement à ressort, 1.5 mm², Bornier de distribution, Beige foncé
Référence
1711930000
Type
ZVL 1.5 O.QV
GTIN (EAN)
4008190946203
Qté.
100 Pièce

Dimensions et poids

Profondeur
17,45 mm
Profondeur (pouces)
0,687 inch
Hauteur
12,9 mm
Hauteur (pouces)
0,508 inch
Largeur
5,08 mm
Largeur (pouces)
0,2 inch
Peso neto
1,056 g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-50 °C…75 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
120 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Beige foncé
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Version
Bornier de distribution
Flasque de fermeture nécessaire
Oui
Number of potentials
1
Nombre d'étages
1
Nombre de points de contact par étage
1
Etages internes pontés
Non
PE-Anschluss
Non

ytterligare tekniska data

Côté ouvert
höger
Typ montáže
enfiché
Version à l#92épreuve de l#92explosion
Non

Conducteur raccordable (autre raccordement)

Section de raccordement du conducteur, souple avec embout DIN 46228/1, autre raccordement, max.
1,5 mm²

Conduttori allacciabili (collegamento di dimensionamento)

Calibre selon 60 947-1
A2
Dimension de la lame
6 x 3,5 mm
Dvojdutinka, max.
0,5 mm²
Embouts doubles, max.
0,75 mm²
Longueur de dénudage
7 mm
Nombre de raccordements
1
Plage de serrage, max.
2,5 mm²
Plage de serrage, min.
0,13 mm²
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,13 mm²
Section de raccordement du conducteur, souple, max.
2,5 mm²
Section de raccordement du conducteur, souple, min.
0,13 mm²
Section de raccordement, semi-rigide, min.
0,13 mm²
Sens de raccordement
en haut
Type de raccordement
Raccordement à ressort
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,13 mm²

CSA névleges adatok

B áram nagyság (CSA)
10 A
Corrente Gr D (CSA)
10 A
D feszültség nagyság (CSA)
300 V
Núm. de certificación (CSA)
200039-1068678
Voltage size B (CSA)
300 V
Wire cross section max. (CSA)
14 AWG
와이어 단면적 최소(CSA)
26 AWG

Dimensions

Décalage TS 35
10 mm

General

Nombre de pôles
1
Normes
IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26

Caractéristiques nominales

Section nominale
1,5 mm²
Tension nominale
250 V
Tension nominale DC
250 V
Courant nominal
17,5 A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,83 mΩ
Sobretensión de choque nominal
4 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,56 W
Degré de pollution
3

UL 등급 데이터

Certificat Nº (UR)
E60693
Courant gr. B (UR)
10 A
Taille du conducteur Câblage d'installation max. (UR)
14 AWG
Taille du conducteur Câblage d'installation min. (UR)
26 AWG
Taille du conducteur Câblage d'usine max. (UR)
14 AWG
Taille du conducteur Câblage d'usine min. (UR)
26 AWG
Tension Gr D (UR)
300 V

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
