接线端子ZVLD 2.5
产品图片

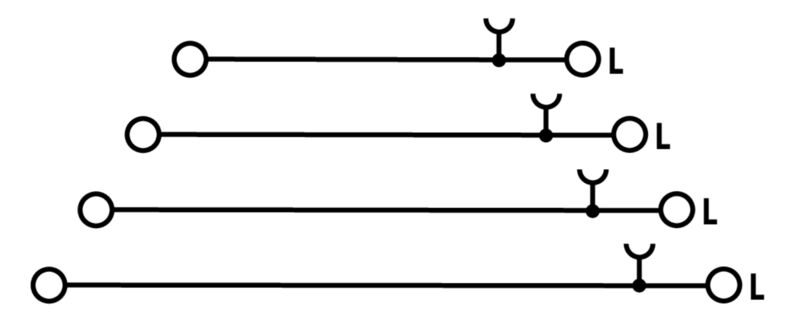

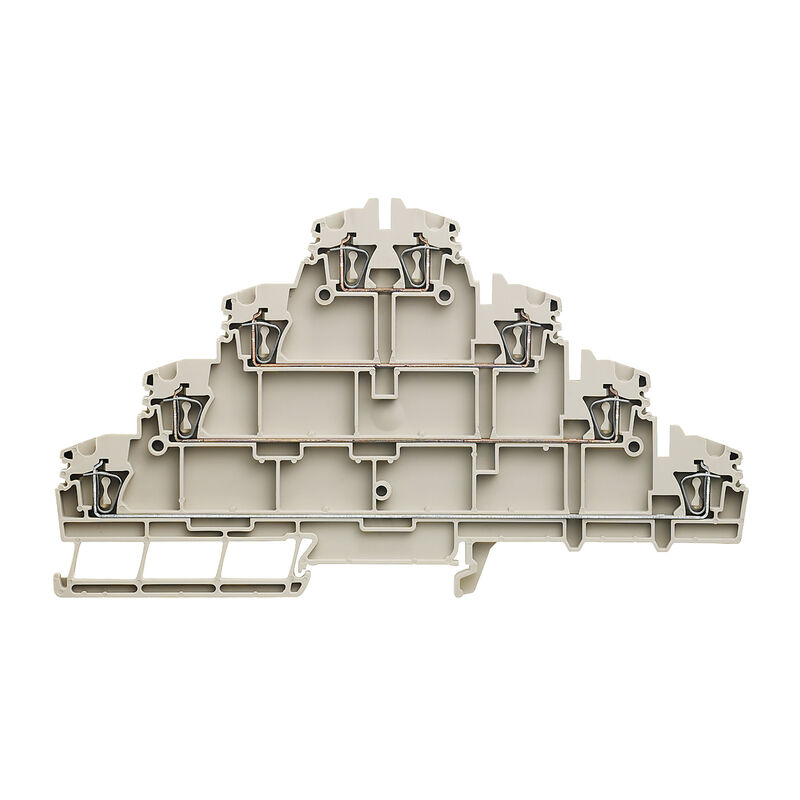

接线端子ZVLD 2.5

接线端子ZVLD 2.5

多层模块端子, 弹片联接, 2.5 mm², 250 V, 20 A, 深褐

商品编号 1208920000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 10 单个零件 8 相关商品 1078
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 通用的 额定数据 分类

审批

ROHS
一致

通用订货数据

Változat
多层模块端子, 弹片联接, 2.5 mm², 250 V, 20 A, 深褐
Rendelési szám
1208920000
유형
ZVLD 2.5
GTIN (EAN)
4032248990320
数量
50 PC

尺寸和重量

Profondità
85 mm
深度 (英寸)
3,346 inch
深度（含 DIN 导轨）
86 mm
높이
148 mm
高度 (英寸)
5,827 inch
너비
5,1 mm
宽度 (英寸)
0,201 inch
净重
27 g

温度

보관 온도
-25 °C...55 °C
环境温度
-50 °C…75 °C
最小持续工作温度
-50 °C
最大持续工作温度
120 °C

环保产品合规

RoHS 준수 상태
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
深褐
阻燃等级符合 UL 94
V-0

系统特征值

类型
弹片连接
用于插入式横联件
单侧开放
必须的端板
是
电位数量
4
层数
4
每层压接点数量
2
层，内部桥接
无
PE联接
无
安装导轨已装备
TS 35

其它技术参数

安装指导
直接安装
安装方式
直接卡在导轨上
防爆版
不

可压接导线 (其它联接)

Тип соединения, дополнительное соединение
螺钉联接

可压接导线 (额定联接)

- 不带塑料套的线端金属包头管部长度 DIN 46228/1
  • 管长度:
    • 标称:
      10 mm
  • 导线连接 截面积:
    • 标称:
      0,5 mm²
  • 管长度:
    • 标称:
      10 mm
  • 导线连接 截面积:
    • 标称:
      0,75 mm²
  • 管长度:
    • 标称:
      10 mm
  • 导线连接 截面积:
    • 标称:
      1 mm²
  • 管长度:
    • 标称:
      10 mm
  • 导线连接 截面积:
    • 标称:
      1,5 mm²
  • 管长度:
    • 标称:
      10 mm
  • 导线连接 截面积:
    • 标称:
      2,5 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 标称:
      0,5 mm²
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 标称:
      0,75 mm²
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 标称:
      1 mm²
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 标称:
      1,5 mm²
  • 管长度:
    • 标称:
      8 mm
  • 导线连接 截面积:
    • 标称:
      2,5 mm²
Clamping range, max.
2,5 mm²
Clamping range, min.
0,14 mm²
Вид соединения
弹片联接
Вид соединения 2
螺钉联接
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A2
Количество соединений
8
Направление соединения
上方
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
2,5 mm²
导线连接截面积，单股硬导线，最小
0,14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
2,5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0,14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2,5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0,14 mm²
接线截面积，多股线，最大
2,5 mm²
接线截面积，多股线，最小
0,14 mm²
接线截面积，多股细导线，最小
0,14 mm²
最大压接面积 软导线
2,5 mm²
最小多股导线接线截面积
0,14 mm²
螺丝刀口尺寸
0.6 x 3.5 mm

通用的

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 26
Wskazówka montażowa
直接安装
Укомплектованная монтажная рейка
TS 35
결선 단면규격 AWG, 최대
AWG 16

额定数据

额定横截面
2,5 mm²
额定电压
250 V
额定直流电压
250 V
额定电流
20 A
最大电流
20 A
标准
IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
1,33 mΩ
额定浪涌电压
6 kV
功率损耗符合 IEC 60947-7-x
0,77 W
污染等级
3

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
