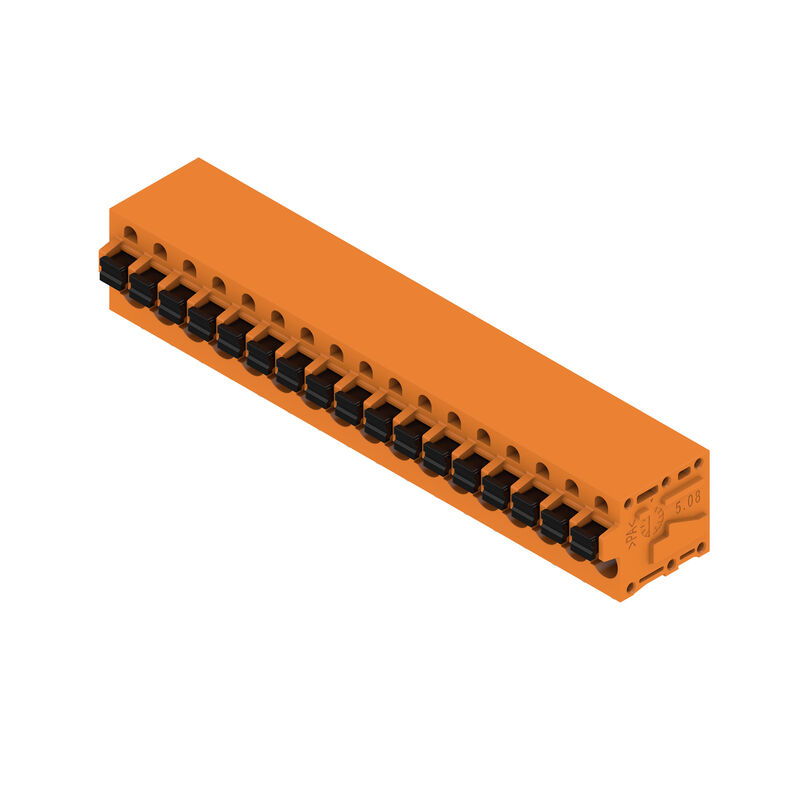

PCB 단자대, 5.08 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1330880000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 34
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 Rated data acc. to UL 1059 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 단자대, 5.08 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 2.5 mm², 박스
주문 번호
1330880000
유형
LMF 5.08/17/90 3.5SN OR BX
GTIN(EAN)
4050118134780
수량
15 items
Product data
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

치수 및 중량

깊이
19,2 mm
깊이 (인치)
0,756 inch
높이
18,3 mm
높이 (인치)
0,72 inch
가장 낮은 버전의 높이
14,8 mm
너비
88,98 mm
폭 (인치)
3,503 inch
순중량
24,952 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

Famille de produits
OMNIMATE 시그널 - 시리즈 LMF
Technique de raccordement de conducteurs
액추에이터 탑재 PUSH IN
Felszerelés NYÁK-ra
THT 용접 결선
Vezeték kimeneti irány
90°
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Pólusszám
17
핀 시리즈 수량
1
Az ügyfél szereli fel
No
Number of rows
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Dimensioni del codolo a saldare
d = 0,8 mm
0,6 x 0,8 mm
Forrasztószem lyukátmérő (D)
1,1 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
2
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
탈피 길이
10 mm
L1(mm)
81,28 mm
L1(인치)
3,2 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20

자재 데이터

절연재
Wemid(PA)
컬러 코드
주황색
작동 요소의 색상
검정
컬러 차트(유사)
RAL 2000과 유사
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
Lega in rame
접점 표면
주석 도금
코팅
4-6 μm SN
납땜 유형
매트
용접 결선의 레이어 구조
4...6 undefined Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0,12 mm²
클램프 범위, 최대
2,5 mm²
결선 단면규격 AWG, 최소
AWG 24
결선 단면규격 AWG, 최대
AWG 12
단선, 최소 H05(07) V-U
0,5 mm²
단선, 최대 H05(07) V-U
2,5 mm²
연선, 최소 H05(07) V-K
0,25 mm²
연선, 최대 H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,25 mm²
페럴 포함, DIN 46228 pt 1, 최대
2,5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0635100000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004080000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
24 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
24 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s, 120 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
20039-1815154
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Rated data acc. to UL 1059

Intézet (cURus)
CURUS
Certificate No. (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
20 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 12
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

패키징

Csomagolás
박스
VPE hosszúság
338 mm
VPE szélesség
130 mm
VPE magasság
27 mm

유형 테스트

Teszt: Jelölések tartóssága
  • 표준:
    IEC 61984 섹션 6.2 및 7.3.2 / 10.11
  • 테스트:
    원산지 표시, 유형 식별, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA, 내구성, 피치, 날짜 시계
  • 평가:
    사용 가능
Teszt: Rögzíthető keresztmetszet
  • 표준:
    IEC 60999-1 섹션 7 및 9.1 / 11.99, IEC 60947-1 섹션 8.2.4.5.1 / 03.11
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.12 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      연선 0.12 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
  • Evaluation:
    passed
  • Requirement:
    0.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥15 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
  • Evaluation:
    passed
  • Requirement:
    ≥60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
