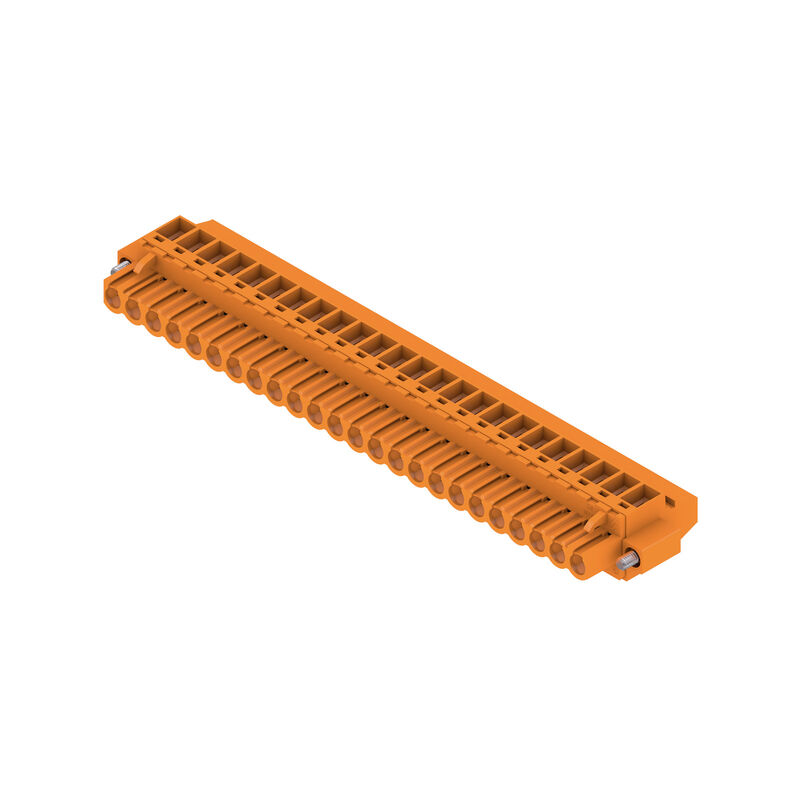

BLZP 5.00HC/24/90F SN OR BX
Изображение изделия

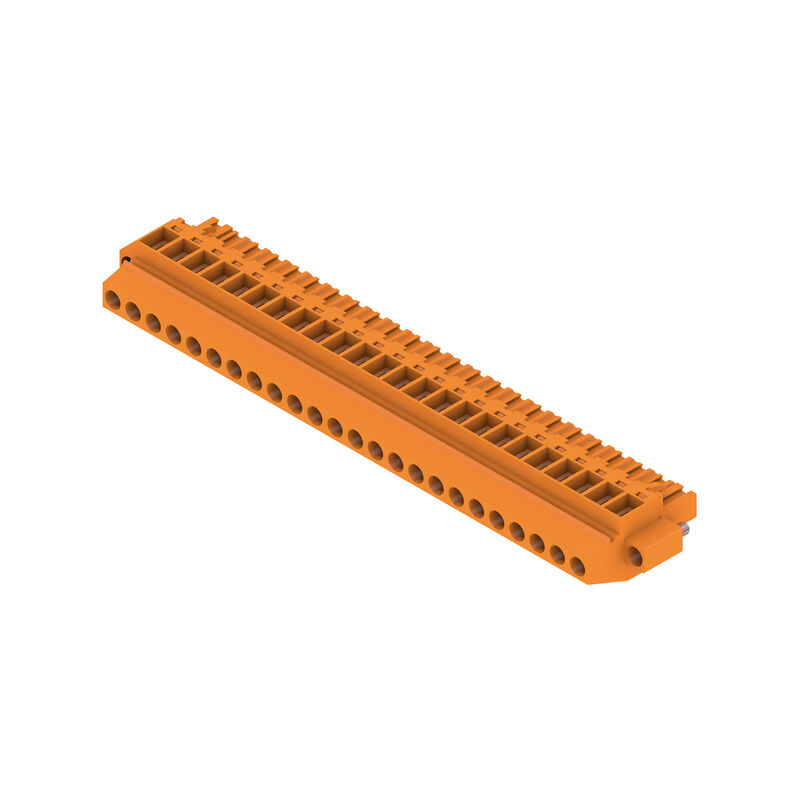

BLZP 5.00HC/24/90F SN OR BX
Изображение изделия
BLZP 5.00HC/24/90F SN OR BX
Dimensional drawing

BLZP 5.00HC/24/90F SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 24, 90°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик

№ продукта 1959200000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Lisävarusteet 6 Vastineet 2 Samankaltaiset tuotteet 33
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Agréments
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 24, 90°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик
Référence
1959200000
Type
BLZP 5.00HC/24/90F SN OR BX
GTIN(EAN)
4032248637737
수량
12 Штука
Продуктное отношение
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Profondeur
27,1 mm
Depth (inches)
1,067 inch
Hauteur
14,1 mm
Высота (в дюймах)
0,555 inch
Largeur
130 mm
폭 (인치)
5,118 inch
Peso netto
45,85 g

Экологическое соответствие изделия

Statut de conformité RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Empreinte carbone du produit
  • Производственный цикл:
    0,591 kg CO2 eq.

Системные параметры

Product family
OMNIMATE Signal — серия BL/SL 5.00
Type of connection
Полевое соединение
Technique de raccordement de conducteurs
Винтовое соединение
Pas en mm (P)
5 mm
Pas en pouces (P)
0,197 "
Orientation de la sortie du conducteur
90°
Number of poles
24
L1 in mm
115 mm
L1 in inches
4,531 "
Nombre de séries
1
Pin series quantity
1
Rated cross-section
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
защита от доступа пальцем
Touch-safe protection acc. to DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Volume resistance
≤5 mΩ
Can be coded
Да
Długość odizolowania
7 mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
PH 1
PZ 1
Лезвие отвертки стандартное
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
9 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm

Данные о материалах

절연재
PBT
컬러 코드
оранжевый
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
절연 저항
≥ 108 Ω
Класс пожаростойкости UL 94
V-0
접점 재질
Сплав меди
접점 표면
луженые
플러그 접점의 레이어 구조
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

클램프 범위, 최소
0,13 mm²
4 mm²
결선 단면규격 AWG, 최소
AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
4 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
4 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,2 mm²
페럴 포함, DIN 46228 pt 1, 최대
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
참조 텍스트
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
23 A
정격 전류, 최대 극 수(Tu=20°C)
18 A
정격 전류, 극 수(Tu=40°C)
21 A
정격 전류, 최대 극 수(Tu=40°C)
16 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
20 A
Section de raccordement de câble AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 12

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Emballage
Ящик
Longueur VPE
338 mm
Largeur VPE
130 mm
VPE height
27 mm

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Remarques

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
