SAKT 4/35/LT STB2.0

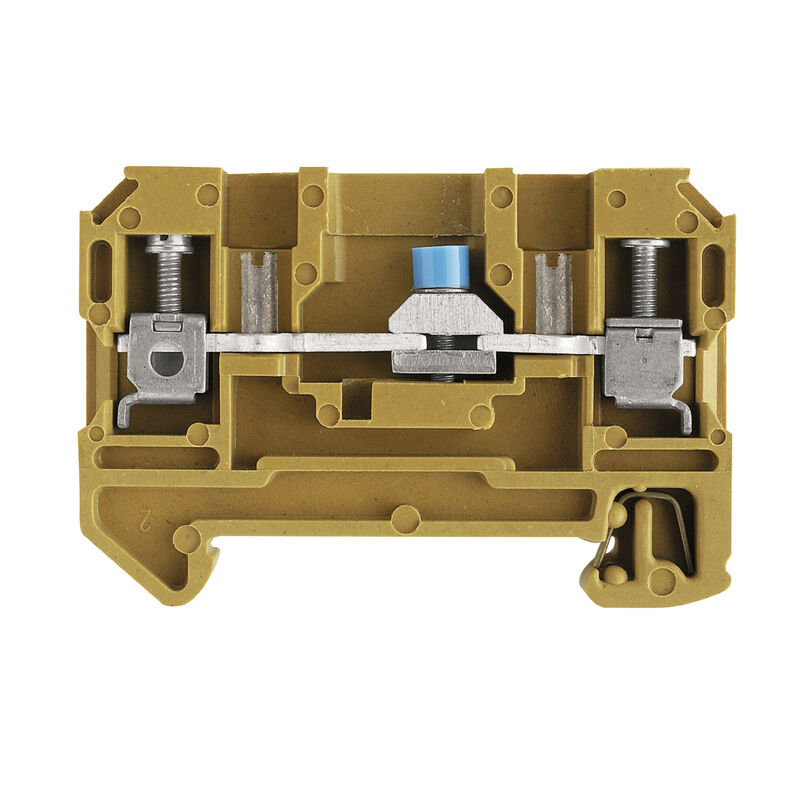

Obrázek výrobku

SAKT 4/35/LT STB2.0

Tento produkt již není k dispozici.

Alternativní výrobek: 1754970000

Zkušební odpojovací svorka, Šroubové připojení, Středně žlutá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 1272520000
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 37 Příbuzné výrobky 162
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, Šroubové připojení, Středně žlutá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1
Číslo objednávky
1272520000
Typ
SAKT 4/35/LT STB2.0
GTIN (EAN)
4008190061838
Množství
50 ks
Stav objednávky
Přerušeno
Poslední datum objednávky
31.12.2022
Alternativní výrobek
[1754970000](~/p/1754970000)

Rozměry a hmotnosti

Hloubka
40 mm
Hloubka (v palcích)
1,575 inch
Výška
57,2 mm
Výška (v palcích)
2,252 inch
Šířka
6 mm
Šířka (v palcích)
0,236 inch
Čistá hmotnost
17,1 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Údaje materiálu

Základní materiál
KrG
Färgkod
Středně žlutá
UL 94 flammability rating
V-0
5 VA

Specifikace systému

Verze
Šroubové připojení
Speciální podlouhlý izolátor svorky
s konektory samicemi
na šroubovací propojku
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Antal potentialer per våning
1
Levels cross-connected internally
Ne
PE připojení
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Návod k instalaci
Přímá montáž
Otevřené strany
pravá
Počet podobných svorek
1
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.
4 mm²

Vodiče k upevnění svorkou (jmenovité připojení)

Clamping screw
M 2,5
Délka odizolování
10 mm
Elektrisk momentskruvdragare typ DMS
1
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Průřez propojení AWG, max.
AWG 10
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Směr připojení
na straně
Typ připojení
Šroubové připojení
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,13 mm²
Utahovací moment, max.
0,7 Nm
Utahovací moment, min.
0,4 Nm
Velikost nože
0,6 x 3,5 mm
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
4 mm²
Wire connection cross-section, solid core, max.
6 mm²
Сечение подсоединяемого провода, скрученный, мин.
1,5 mm²

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Přímá montáž
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
4 mm²
Jmenovité napětí
400 V
Jmenovité DC napětí
400 V
Jmenovitý proud
32 A
Proud při maximu vodičů
41 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Závažnost znečištění
3

Obrázky produktů

Název ilustrace 02
Obrázek výrobku
Podnadpis obrázku-02
Podobné ilustraci

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
