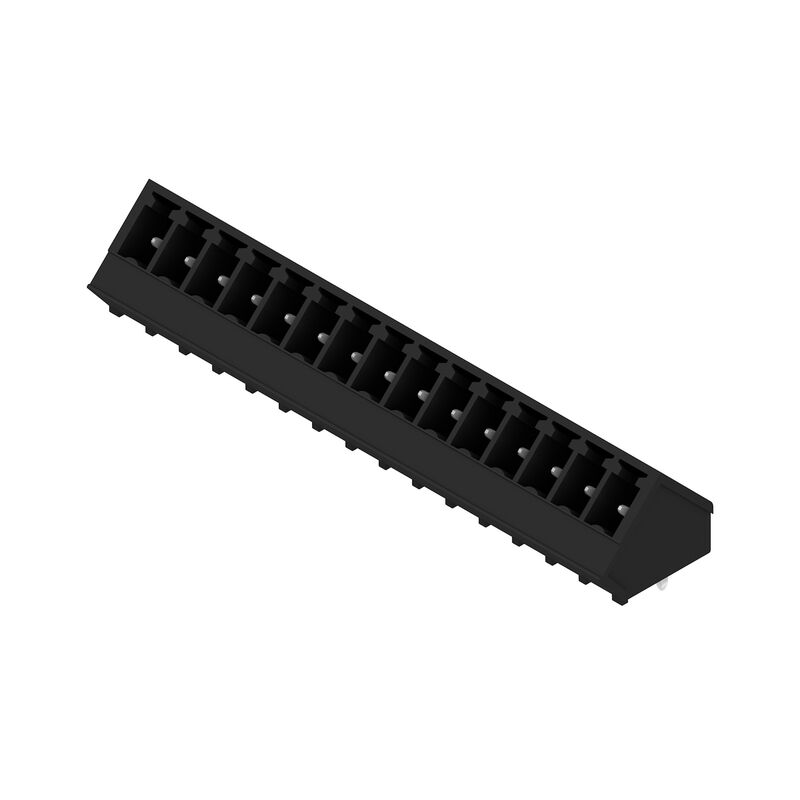

接插件SC-SMT 3.81/15/135G 3.2SN BK BX
产品图片

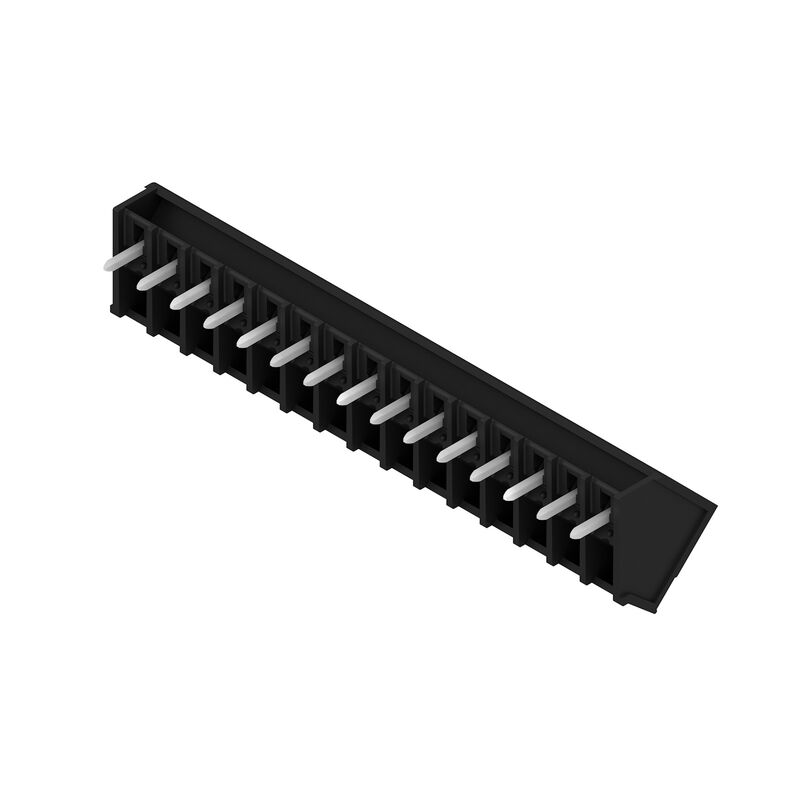

接插件SC-SMT 3.81/15/135G 3.2SN BK BX
产品图片
接插件SC-SMT 3.81/15/135G 3.2SN BK BX
Dimensional drawing

接插件SC-SMT 3.81/15/135G 3.2SN BK BX

PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 3.81 mm, 回路数: 15, 135°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装

商品编号 1977760000
下载技术数据页 工程支持 产品下载
相关商品 18
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Версия
PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 3.81 mm, 回路数: 15, 135°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装
Заказ №
1977760000
Тип
SC-SMT 3.81/15/135G 3.2SN BK BX
GTIN (EAN)
4032248685349
数量
50 PC
产品数据
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
包装
盒装

尺寸和重量

Глубина
13,1 mm
深度 (英寸)
0.516 inch
Высота
14,2 mm
高度 (英寸)
0.559 inch
最低安装高度
11 mm
Ширина
58,54 mm
宽度 (英寸)
2.305 inch
Net weight
5,9 g

环保产品合规

Состояние соответствия RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统规格

Famiglia prodotti
OMNIMATE 信号 - BC/SC 3.81 系列
Tipo di collegamento
板联接
Mounting onto the PCB
THT/THR 焊接联接
Pitch in mm (P)
3,81 mm
间距 P（单位：inch）
0,15 "
Outgoing elbow
135°
Number of poles
15
Number of solder pins per pole
1
Longitud del terminal de soldadura (l)
3,2 mm
ソルダーピン長 公差
0 / -0,02 mm
焊针规格
d = 1.0 mm
八角形
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
焊接孔直径 (D)
1,3 mm
焊接孔直径公差 (D)
+ 0.1 mm
焊盘外直径
2,1 mm
基板开孔直径
1,9 mm
L1（mm）
53.34 mm
L1（inch）
2,1 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
未连接插头的手指安全保护 / 连接插头的手背安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
通道电阻
≤5 mΩ
可编码
是

材料数据

Insulating material
LCP GF
Цветовой код
黑色
Färgtabell (jämförbar)
RAL 9011
Insulating material group
IIIa
相比漏电起痕指数（CTI）
≥ 175
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
Contact material
铜合金
Contact surface
镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
-50 °C
最高操作温度
120 °C
最小安装温度
-25 °C
最大安装温度范围
120 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,1 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
17,5 A
额定电压值（过电压等级II/污染等级2）
320 V
额定电压值（过电压等级III/污染等级2）
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
额定冲击电压（过压等级 II/污染等级2）
2,5 kV
额定冲击电压（过压等级III/污染等级2）
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s ， 76 A

额定数据符合 CSA 标准

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Reference to approval values
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Institute (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
11 A
Corrente nominale (Gruppo D / UL 1059)
11 A
Reference to approval values
规格为最大值，详情参见认证证书。

包装

Imballaggio
盒装
Lunghezza VPE
153 mm
Larghezza VPE
90 mm
VPE height
38 mm

重要注意事项

Соответствие IPC
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Hänvisningstext

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 图示中P = 间距
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
