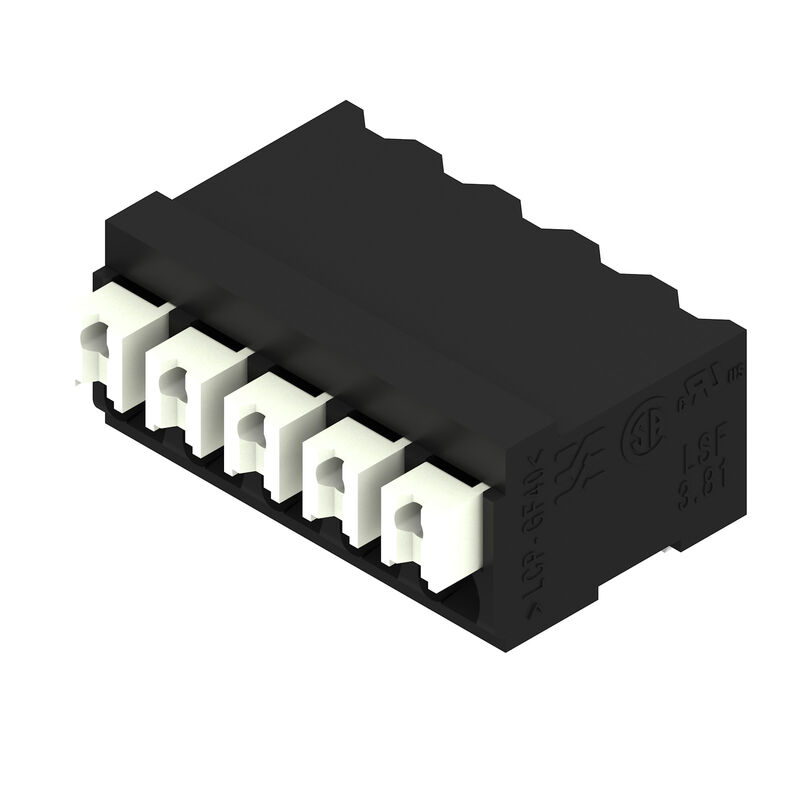

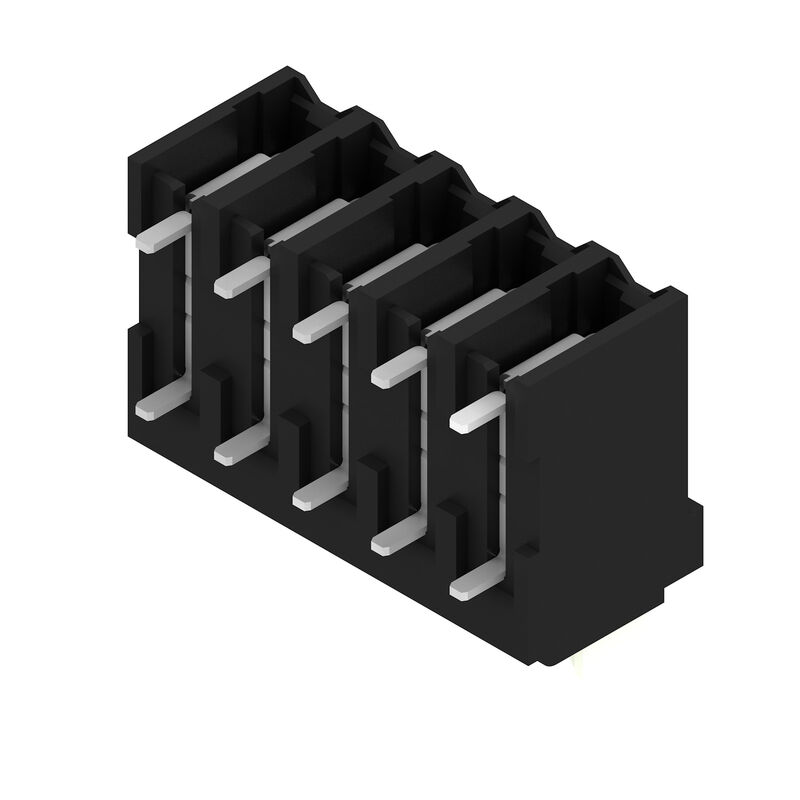

Printed circuit board terminals, 3.81 mm, Number of poles: 5, 90°, Solder pin length (l): 1.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tube

Item No. 1869390000
Download data sheet Engineering Support Product Downloads
Related products 66
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance System parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Type tests Important note Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
Printed circuit board terminals, 3.81 mm, Number of poles: 5, 90°, Solder pin length (l): 1.5 mm, black, PUSH IN with push button, Clamping range, max. : 1.5 mm², Tube
Nr zam.
1869390000
Typ
LSF-SMT 3.81/05/90 1.5SN BK TU
GTIN (EAN)
4032248445097
Ilość
28 items
Product data
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Packaging
Tube

Dimensions and weights

Głębokość
14,75 mm
Głębokość (cale)
0,581 inch
Wysokość
10 mm
Height (inches)
0,394 inch
Height of lowest version
8,5 mm
Szerokość
19,44 mm
Width (inches)
0,765 inch
Masa netto
3,857 g

Temperatures

Continuous operating temp., max.
120 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Product family
OMNIMATE Signal - series LSF
Leiteranschlusstechnik
PUSH IN with push button
Montage auf der Leiterplatte
THT/THR solder connection
Kierunek odejścia przewodu
90°
Pitch in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Nombre de pôles
5
liczba rzędów z biegunami
1
Juxtaposables côté client
No
Number of rows
1
Pájecí kolík, délka (l)
1,5 mm
Tolerancja długości kołka lutowniczego
0 / -0.3 mm
Wymiary kołka lutowniczego
0.35 x 0.8 mm
Wymiary kołka lutowniczego = d tolerancja
0 / -0.1 mm
Diamètre du trou d'implantation (D)
1,1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
Stripping length
8 mm
L1 in mm
15,24 mm
L1 in inches
0,6 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
1.60 mΩ

Material data

Materiał izolacyjny
LCP GF
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 175
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Materiał styków
Copper alloy
Struktura warstwowa przyłącza lutowanego
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,13 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
0,75 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Zaciskany przewód
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Rated data acc. to IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 60947-7-4
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
16 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
14 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s with 80 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1664286
Tensión nominal (Use Group B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Riferimento ai valori di omologazione
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
12 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14
Riferimento ai valori di omologazione
Specifications are maximum values, details - see approval certificate.

Packing

opakowanie
Tube
Długość VPE
555 mm
Szerokość VPE
21 mm
Wysokość VPE
15 mm
Odporność powierzchni
Rs = 109 - 1012 Ω

Type tests

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, durability
  • Evaluation:
    available
  • Test:
    approval marking UL
  • Evaluation:
    on packaging label
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test wyciągania
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      H05V-U0.5
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Additional push button colours on request
  • Operating force of slider max. 40 N
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule with plastic collar to DIN 46228/4
  • Wire end ferrule without plastic collar to DIN 46228/1
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
