LSF-SMT 5.08/13/135 3.5SN BK TU

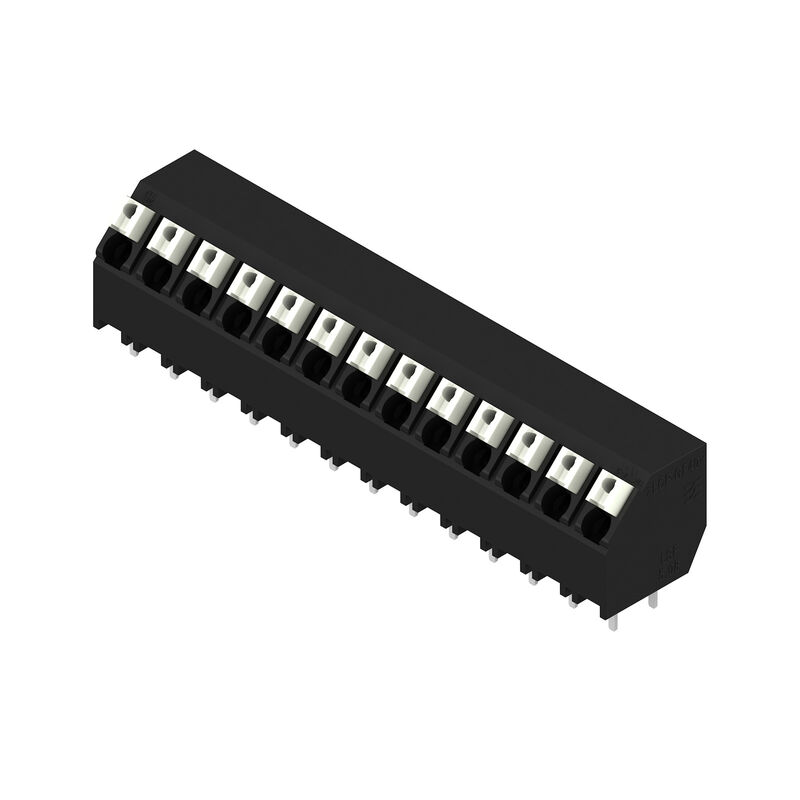

Obrázek výrobku
LSF-SMT 5.08/13/135 3.5SN BK TU

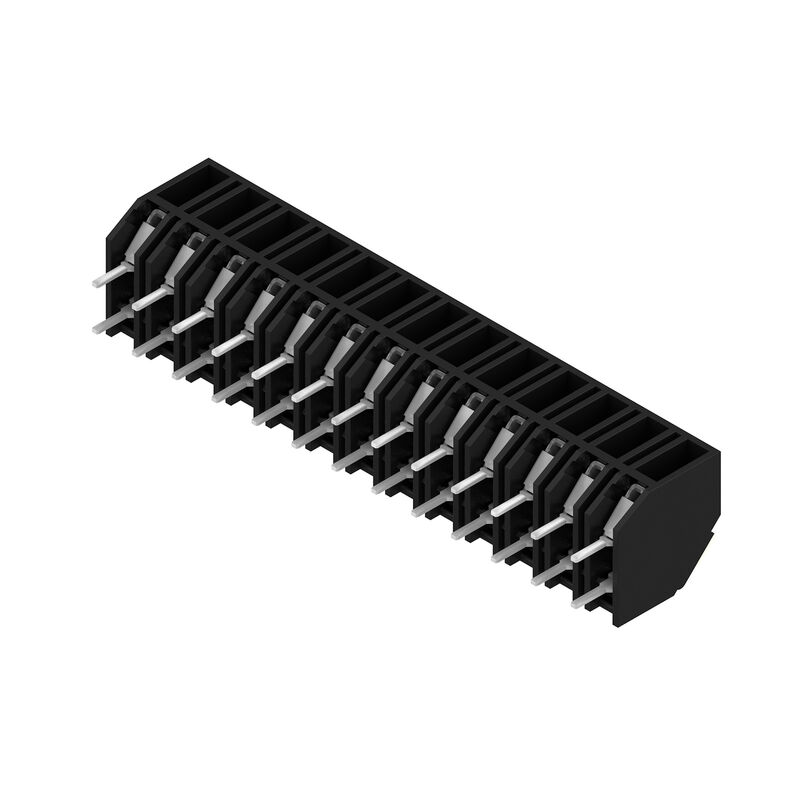

Obrázek výrobku
LSF-SMT 5.08/13/135 3.5SN BK TU
Dimensional drawing
LSF-SMT 5.08/13/135 3.5SN BK TU
Graph
LSF-SMT 5.08/13/135 3.5SN BK TU
Graph
LSF-SMT 5.08/13/135 3.5SN BK TU
Graph
LSF-SMT 5.08/13/135 3.5SN BK TU
Graph

LSF-SMT 5.08/13/135 3.5SN BK TU

Svorka PCB, 5.08 mm, Počet pólů: 13, 135°, Pájecí kolík, délka (l): 3.5 mm, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Tube

ID výrobku 1885130000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 44
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Svorka PCB, 5.08 mm, Počet pólů: 13, 135°, Pájecí kolík, délka (l): 3.5 mm, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Tube
Číslo objednávky
1885130000
Typ
LSF-SMT 5.08/13/135 3.5SN BK TU
GTIN (EAN)
4032248489794
Množství
8 ks
Údaje výrobku
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Balení
Tube

Rozměry a hmotnosti

Hloubka
12,7 mm
Hloubka (v palcích)
0,5 inch
Výška
16,4 mm
Výška (v palcích)
0,646 inch
Nejvyšší nebo nejnižší verze
12,9 mm
Šířka
65,16 mm
Šířka (v palcích)
2,565 inch
Čistá hmotnost
15,375 g

Teploty

Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada LSF
Metoda připojení vodiče
Připojení PUSH IN s akčním členem
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče
135°
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Počet pólů
13
Množství řady kolíků
1
Vybavuje zákazník
Ne
Počet řad
1
Pájecí kolík, délka (l)
3,5 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Rozměry pájecích pinů
0,35 x 0,8 mm
Rozměry pájecích pinů = d tolerance
0 / -0,1 mm
Průměr otvoru pájecího očka (D)
1,1 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
Délka odizolování
8 mm
L1 v mm
60,96 mm
L1 v palcích
2,4 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20
Objemový odpor
1,60 mΩ

Údaje o materiálu

Izolační materiál
LCP GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Struktura vrstev pájeného připojení
4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
0,75 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Upínatelný vodič
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9025760000
  • Průřez připojení vodiče:
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9025770000
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0690700000
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9021040000
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
15 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s s 80 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1664286
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
12 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Tube
Délka VPE
555 mm
Šířka VPE
20 mm
Výška VPE
15 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    označení původu, identifikace typu, rozteč, označení schválení UL, trvanlivost
  • Vyhodnocení:
    k dispozici
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,14 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 24/1
    • Typ vodiče a průřez vodiče:
      AWG 24/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      splétaný 0,25 mm²
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U1,5
    • Typ vodiče a průřez vodiče:
      H07V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další barvy tlačítek na vyžádání
  • Provozní síla posuvného prvku max. 40 N
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
