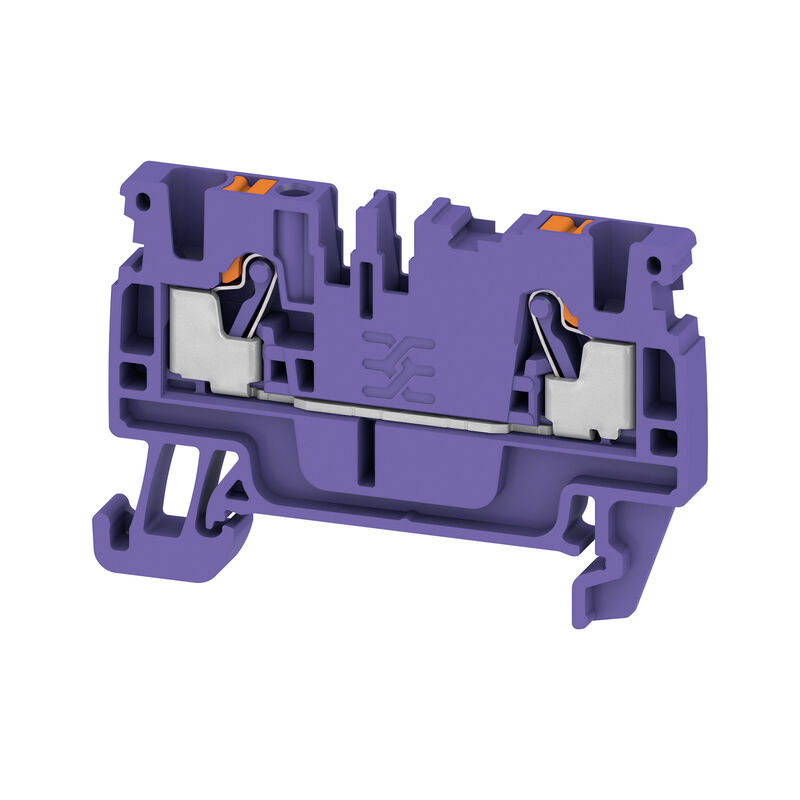

A2C 2.5 VT
A2C 2.5 VT

A2C 2.5 VT

PUSH IN, 2.5 mm², 800 V, 24 A, violett

Tuotteen tunnus 2876640000
Fiche technique Teknisk support Nedladdningar av produkter
Tillbehör 90 Använda produkter 1068
Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (Märkanslutning) Allmänt Märkdata Klassificeringar

Allmänna beställningsdata

Utförande
PUSH IN, 2.5 mm², 800 V, 24 A, violett
Art.nr.
2876640000
Typ
A2C 2.5 VT
GTIN (EAN)
4064675664871
수량
ST

Mått och vikter

Djup
36,5 mm
Byggdjup (tum)
1,437 inch
Höjd
55 mm
Bygghöjd (tum)
2,165 inch
Bredd
5,1 mm
Šířka (v palcích)
0,201 inch
Nettovikt
0 g

Temperaturer

Omgivningstemperatur
-60 °C…85 °C
Temperatura permanete de trabajo, min.
−60 °C
Temperatura permanete de trabajo, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
violeta
A működési elemek színe
narancssárga
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Número de pisos
1
Número de puntos de embornado por piso
2
Szyna montażowa
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

Montagesätt
ihakningsbar
Monteringstyp
TS 35
rastbar
Nej

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
övre
Anslutningstyp
PUSH IN
Antal anslutningar
2
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, fintrådig, max.
2,5 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      8 mm
  • Ledarens anslutningsarea:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Rörlängd:
    • nominell:
      5 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,25 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      7 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Rörlängd för tvillingändhylsa
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Rörlängd för tvillingändhylsa enligt area
  • Area, min.:
    0,5 mm²
  • Area, max.:
    0,75 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
Rörlängd för ändhylsa med plastkrage enligt area
  • Area, min.:
    0,14 mm²
  • Area, max.:
    0,34 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    8 mm
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
Rörlängd för ändhylsa utan plastkrage enligt area
  • Area, min.:
    0,25 mm²
  • Area, max.:
    0,25 mm²
  • Rörlängd, min.:
    5 mm
  • Rörlängd, max.:
    5 mm
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    10 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    7 mm
  • Rörlängd, max.:
    12 mm

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Montageskena obestyckad
TS 35

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Nedsmutsningsgrad
3
Överspänningskategori
III

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
