A2C 6 OR

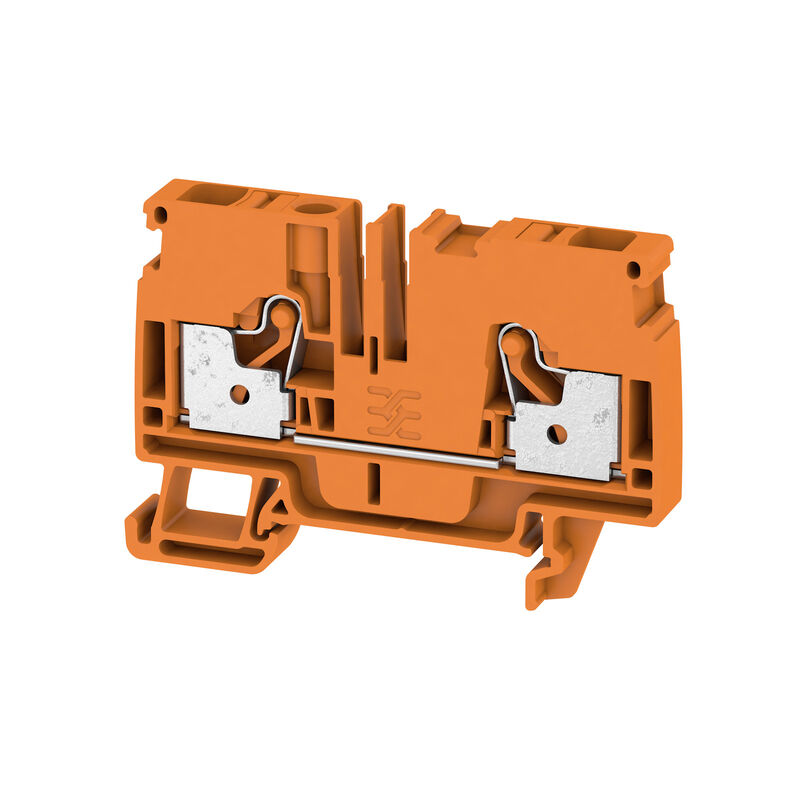

제품 이미지
A2C 6 OR

A2C 6 OR

기본 연결 단자대, PUSH IN, 6 mm², 800 V, 41 A, 주황색

항목 번호 1991800000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 38 관련 제품 1068
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 UL 등급 데이터 분류

승인

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
인증 번호(cURusEX)
E184763

일반 주문 데이터

Версия
기본 연결 단자대, PUSH IN, 6 mm², 800 V, 41 A, 주황색
Order No.
1991800000
Typ
A2C 6 OR
GTIN (EAN)
4050118376487
Qty.
50 items

치수 및 중량

Djup
45,5 mm
깊이 (인치)
1,791 inch
DIN 레일을 포함한 깊이
46 mm
Höjd
66,5 mm
높이 (인치)
2,618 inch
Bredd
8,1 mm
폭 (인치)
0,319 inch
순중량
16,37 g

온도

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS-kompatibilitetsstatus
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

기본 재질
Wemid
컬러 코드
주황색
작동 요소의 색상
주황색
UL 94 가연성 등급
V-0

정격 데이터 IECEx/ATEX

Certifikat nr. (ATEX)
TUEV16ATEX7909U
Certifikat nr. (IECEX)
IECEXTUR16.0036U
최대 전압(ATEX)
550 V
Ström (ATEX)
37 A
와이어 단면적 최대(ATEX)
6 mm²
최대 전압(IECEX)
550 V
전류(IECEX)
37 A
Ledararea max. (IECEX)
6 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU 라벨
II 2 G D

시스템 사양

엔드 커버 플레이트 필요
예
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
2
계층당 전위 수
1
레벨 내부 교차 결선
아니요
PE 결선
아니요
장착 레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

개방측
오른쪽
설치 권고
장착 레일
스냅온
아니요
스냅인 페그 포함
아니요
장착 유형
TS 35
장착물 유형
클립인
폭발 테스트 버전
예

클램프용 전선(추가 결선)

Anslutningstyp, ytterligare anslutning
PUSH IN

클램프용 컨덕터(정격 결선)

PUSH IN
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,34 mm²
Anslutningsområde, max.
10 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningsriktning
상단
Antal anslutningar
2
Avisoleringslängd
12 mm
Klingmått
1.0 x 5.5 mm
Ledararea, entrådig, max.
6 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
10 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,34 mm²
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 22
Ledardiameter, fintrådig, max.
10 mm²
Tolkdorn enligt 60 947-1
A5
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²
결선 단면적, 가는 꼬임, 최소
0,34 mm²
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 미채용
  • 단면적, 최소:
    0,5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    10 mm
  • 단면적, 최소:
    1,5 mm²
  • 단면적, 최대:
    2,5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
  • 단면적, 최소:
    4 mm²
  • 단면적, 최대:
    4 mm²
  • 튜브 길이, 최소:
    12 mm
  • 튜브 길이, 최대:
    18 mm
  • 단면적, 최소:
    6 mm²
  • 단면적, 최대:
    6 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 채용
  • 단면적, 최소:
    0,5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    12 mm
  • 단면적, 최소:
    1,5 mm²
  • 단면적, 최대:
    1,5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
  • 단면적, 최소:
    2,5 mm²
  • 단면적, 최대:
    2,5 mm²
  • 튜브 길이, 최소:
    12 mm
  • 튜브 길이, 최대:
    18 mm
  • 단면적, 최소:
    4 mm²
  • 단면적, 최대:
    6 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
단면도에 따른 트윈 와이어 엔드 페룰의 튜브 길이
  • 단면적, 최소:
    0,5 mm²
  • 단면적, 최대:
    0,5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    12 mm
  • 단면적, 최소:
    0,75 mm²
  • 단면적, 최대:
    0,75 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
  • 단면적, 최소:
    1 mm²
  • 단면적, 최대:
    1,5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
와이어 결선 단면적, 경질 코어, 최소
0,34 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 최소:
      0,5 mm²
    • 최대:
      1 mm²
  • 튜브 길이:
    • 최소:
      10 mm
  • 도체 결선 단면적:
    • 최소:
      1,5 mm²
    • 최대:
      2,5 mm²
  • 튜브 길이:
    • 최소:
      12 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 공칭:
      4 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      6 mm²
    • 최대:
      10 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 최소:
      0,5 mm²
    • 최대:
      1 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 공칭:
      1,5 mm²
  • 튜브 길이:
    • 최소:
      12 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 공칭:
      2,5 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      4 mm²
    • 최대:
      6 mm²
트윈 와이어 종단 페룰의 튜브 길이
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      0,5 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 공칭:
      0,75 mm²
  • 튜브 길이:
    • 최소:
      12 mm
    • 최대:
      18 mm
  • 도체 결선 단면적:
    • 최소:
      1 mm²
    • 최대:
      1,5 mm²

CSA 등급 데이터

와이어 단면적 최대(CSA)
8 AWG
와이어 단면적 최소(CSA)
22 AWG
인증 번호(CSA)
200039-70089609
전류 크기 B(CSA)
38 A
전류 크기 C(CSA)
38 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
600 V
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

일반

Ledardiameter, AWG, max
AWG 8
Ledardiameter, AWG, min.
AWG 22
Montageskena obestyckad
TS 35
Monteringsanvisning
장착 레일
Normer
IEC 60947-7-1

등급 데이터

정격 단면적
6 mm²
정격 전압
800 V
정격 DC 전압
800 V
정격 전류
41 A
최대 와이어에서 전류
41 A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
0,78 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
1,31 W
서지 전압 범주
III
오염 심각도
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 B(cURus)
38 A
전류 크기 C(cURus)
38 A
전류 크기 D(cURus)
5 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
8 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
22 AWG
컨덕터 크기 필드 결선 최대(cURus)
8 AWG
컨덕터 크기 필드 결선 최소(cURus)
22 AWG

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
