ACT20P-VM-AO-S

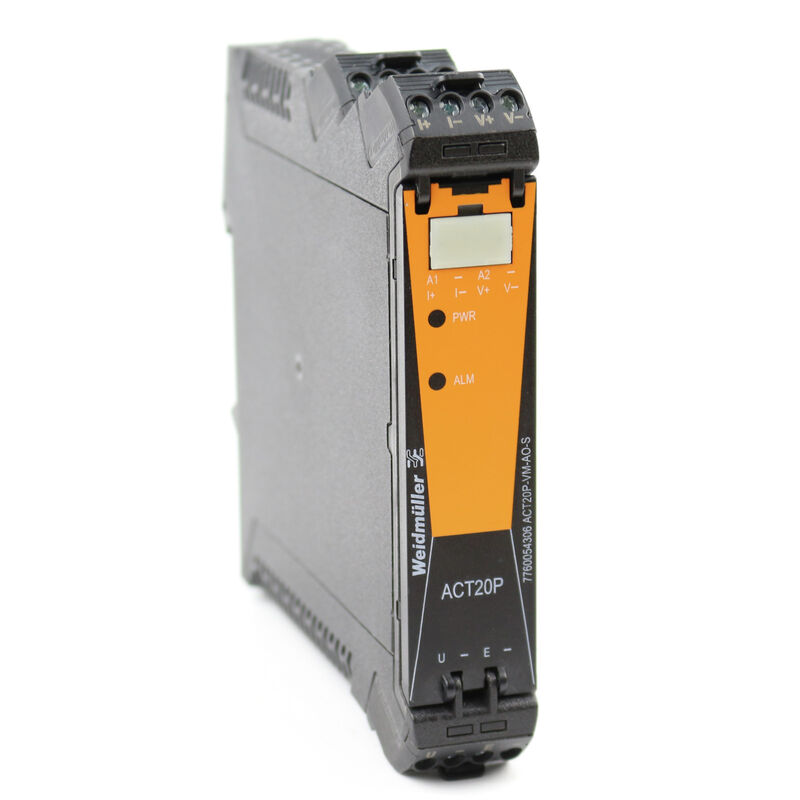

Изображение изделия
ACT20P-VM-AO-S
ACT20P-VM-AO-S
Габаритный чертеж
ACT20P-VM-AO-S

ACT20P-VM-AO-S

Аналоговый разделительный усилитель, Вход : Напряжение пост./перем. тока, 0...600 V DC, 0…440 V AC, Выход : 0-10 V, 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой

№ продукта 7760054306
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Поддержка программного обеспечения Загрузка продуктов
Аксессуары 3 Конструктивные элементы 1 Связанные продукты 15
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Вход Выход Общие данные Соответствие стандартам по изоляции Размеры Описание артикула Классификации

Сертификаты

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E469563

Основные данные для заказа

Version
Аналоговый разделительный усилитель, Вход : Напряжение пост./перем. тока, 0...600 V DC, 0…440 V AC, Выход : 0-10 V, 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой
Référence
7760054306
Type
ACT20P-VM-AO-S
GTIN (EAN)
6944169749087
Кол.
1 Штука

Размеры и массы

Depth
114,3 mm
Глубина (дюймов)
4,5 inch
Height
119,2 mm
Высота (в дюймах)
4,693 inch
Anchura
22,5 mm
Ширина (в дюймах)
0,886 inch
Масса нетто
110 g

Температуры

Temperatura magazynowania
-40 °C...85 °C
Drifttemperatur
-20 °C...60 °C
Влажность при рабочей температуре
0...95 % (без появления конденсата)
Влажность
5...95 % без появления конденсата

Вероятность сбоя

SIL gemäß IEC 61508
Нет
MTTF
140 a

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Вход

Входное сопротивление
1 MΩ±5%
Входной сигнал
UDC
Количество входов
1
Напряжение
0…30 V DC
0…60 V DC
возможность конфигурирования
0…150 V DC
0…300 V DC
0…440 V DC
0…660 V DC
0…60 V AC
0…144 V AC
0…300 V AC
0…440 V AC

Выход

Выходное напряжение, замечание
0...10 V
Выходной ток
0...20 мА
4...20 мА
Количество выходов
1
Сопротивление нагрузки, напряжение
≥ 10 кОм
Тип
активное
подключенное управление должно быть пассивным
Ток полного сопротивления нагрузки
≤ 500 Ом

Общие данные

Вид защиты
IP20
Время переходного процесса
< 300 мс
Конфигурация
с программным обеспечением FDT/DTM
Требуется конфигурационный адаптер 8978580000 CBX200 USB
Напряжение питания
24…240 VUC (±10%)
Номинальное энергопотребление
2 VA
Потребляемая мощность
≤ 100 mA @ 24 VDC
≤ 120mA @ 24V AC
Рабочая высота
≤ 2000 м
Температурный коэффициент
≤ 200 ppm/K
Точность
0,5 % FSR
Укомплектованная монтажная рейка
TS 35

Соответствие стандартам по изоляции

Гальваническая развязка
3-канальная гальваническая развязка
между входом / выходом / питанием
Импульсное перенапряжение, до
4 кВ (1,2/50 мкс), вход / выход
4 кВ (1,2/50 мкс), вход / питание
2,5 кВ (1,2/50 мкс), выход / питание
Категория перенапряжения
III
Напряжение развязки
1,5 кВ перем. тока, выход / питание
2 кВ перем. тока, вход / выход
2 кВ перем. тока, вход / питание
Нормы по ЭМС
EN 61326-1
EN 61000-6-2
EN 61000-6-4
Расчетное напряжение
600 В, вход / выход
600 В, вход / питание
300 В, выход / питание
Степень загрязнения
2

Размеры

Type of connection
Винтовое соединение
Tightening torque, min.
0,4 Nm
Момент затяжки, макс.
0,6 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Диапазон зажима, мин.
0,5 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Описание артикула

Описание изделия

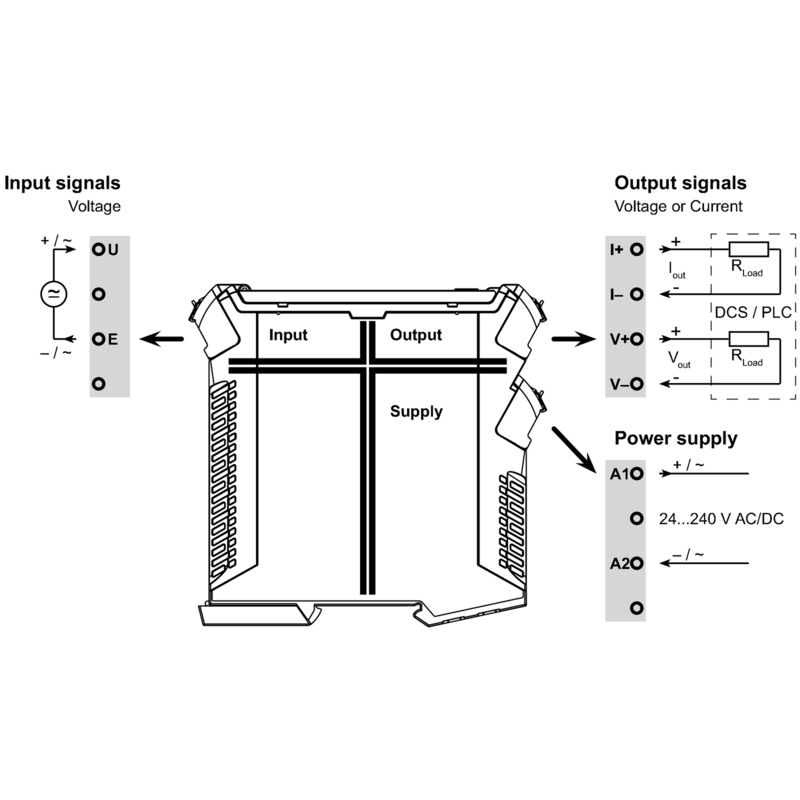

Аналоговый преобразователь напряжения ACT20P-VM-AO-S измеряет напряжение постоянного или переменного тока. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал (ток или напряжение) с обеспечением гальванической развязки.

Отличительные особенности

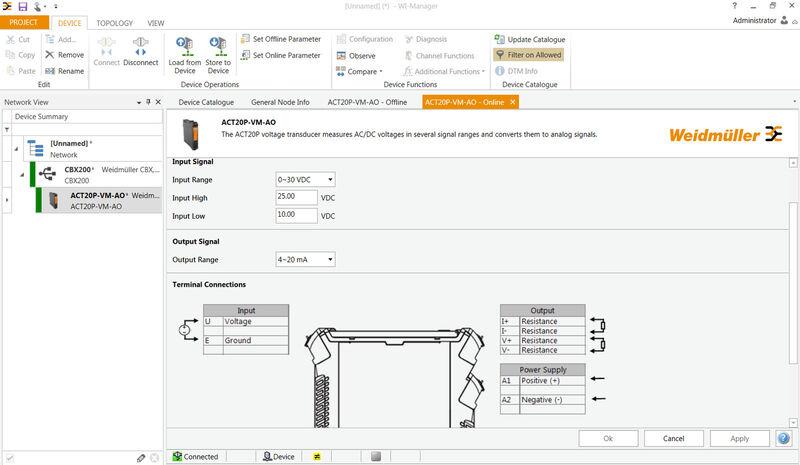

• Конфигурирование и контроль осуществляются с помощью программного обеспечения FDT/DTM «WI-Manager».
• Сигнал тревожного оповещения и выключение по нему после превышения предельных значений или обратной полярности входного напряжения постоянного тока
• Индикация рабочего состояния с помощью светодиода на передней панели
• 3-проводная гальваническая развязка между входом, выходом и источником питания.

Классификации

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
