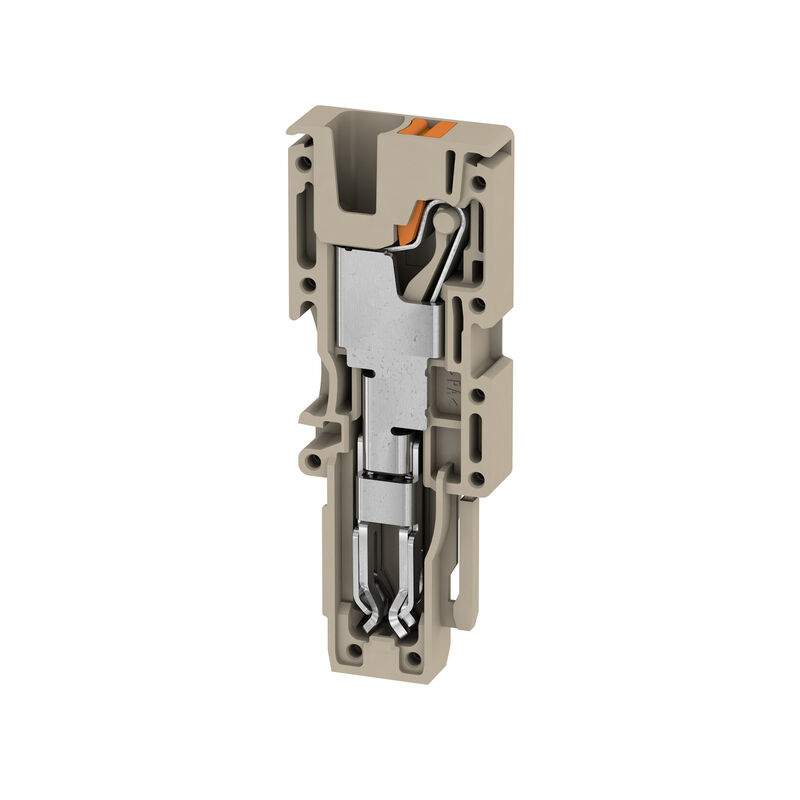

APG 4 MI
제품 이미지
APG 4 MI
APG 4 MI

APG 4 MI

Wtyk, 4 mm², 800 V, 32 A, Liczba biegunów: 1, Ciemnobeżowy

항목 번호 2540580000
데이터 시트 다운로드 Soutien à l'ingénierie Téléchargements de produits
액세서리 46 액세서리입니다 29 관련 제품 325
Dopuszczenia General ordering data Dimensions and weights Temperatury Environmental Product Compliance Material data 시스템 사양 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 Расчетные данные UL 등급 데이터 분류

Dopuszczenia

인증
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
Wtyk, 4 mm², 800 V, 32 A, Liczba biegunów: 1, Ciemnobeżowy
주문 번호
2540580000
유형
APG 4 MI
GTIN(EAN)
4050118552690
수량
50 items

Dimensions and weights

깊이
50.95 mm
Depth (inches)
2.006 inch
높이
19 mm
높이 (인치)
0.748 inch
너비
6.1 mm
폭 (인치)
0.24 inch
순중량
5.638 g

Temperatury

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Material data

기본 재질
Wemid
컬러 코드
진한 베이지색
UL 94 가연성 등급
V-0

시스템 사양

전위 수
1
레벨 수
1

클램프용 컨덕터(정격 결선)

4 mm²
IEC 60947-1 규격 게이지
A4
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0.14 mm²
결선 방향
상단
결선 수
1
결선 유형
PUSH IN
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.14 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.14 mm²
클램프 범위, 최소
0.14 mm²
탈피 길이
10 mm

CSA 등급 데이터

와이어 단면적 최대(CSA)
10 AWG
와이어 단면적 최소(CSA)
26 AWG
인증 번호(CSA)
200039-70089609
전류 크기 B(CSA)
30 A
전류 크기 C(CSA)
30 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
600 V
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

일반

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
극 수
1
표준 규격
In accordance with IEC 60947-7-1

Расчетные данные

정격 단면적
4 mm²
정격 전압
800 V
정격 DC 전압
800 V
정격 전류
32 A
최대 와이어에서 전류
32 A
표준 규격
IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률
1 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
1.02 W
오염 심각도
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 B(cURus)
30 A
전류 크기 C(cURus)
30 A
전류 크기 D(cURus)
5 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
10 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
26 AWG
컨덕터 크기 필드 결선 최대(cURus)
10 AWG
컨덕터 크기 필드 결선 최소(cURus)
26 AWG

분류

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
