APG 6/8
APG 6/8
APG 6/8

APG 6/8

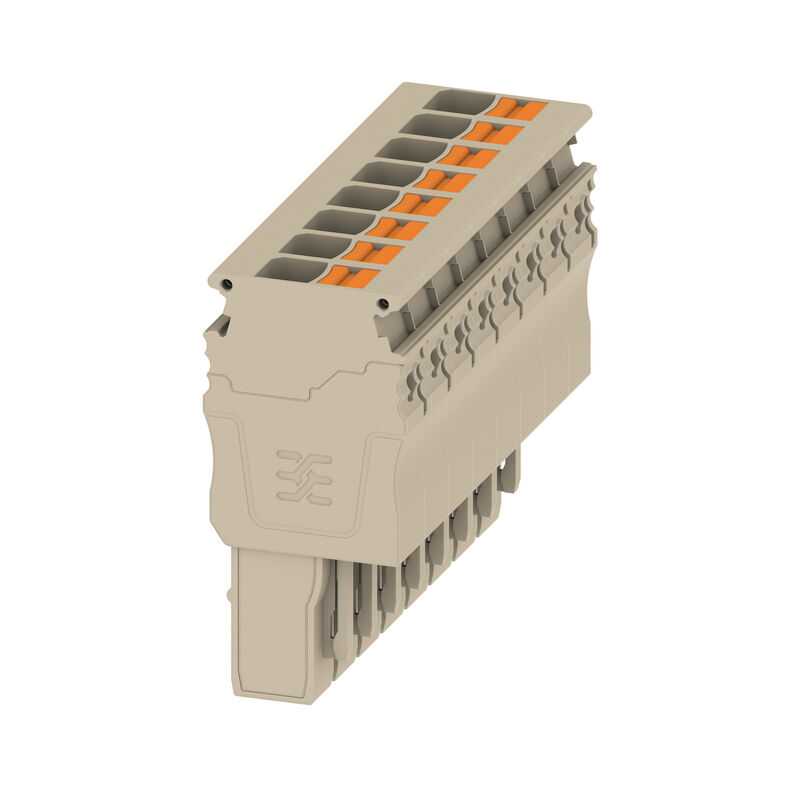

Plug, 6 mm², 800 V, 41 A, Number of poles: 8, beige

Produkt ID 2882730000
Download datablad Engineering-support
Tilbehør 6 Er tilbehør til 6 Anvendte produkter 317
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductor embornable (conexión nominal) CSA névleges adatok General Rating data Расчетные данные согласно UL Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Version
Plug, 6 mm², 800 V, 41 A, Number of poles: 8, beige
Order No.
2882730000
Type
APG 6/8
GTIN (EAN)
4064675758259
Cantidad
20 Styk

Dimensions and weights

Depth
51 mm
Depth (inches)
2,008 inch
Height
24 mm
Height (inches)
0,945 inch
Width
64,8 mm
Width (inches)
2,551 inch
Peso neto
59,6 g

Temperatures

Ambient temperature
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Material básico
Wemid
Color
beige
Colour of operational elements
orange
Grado inflamabilidad según UL 94
V-0

System specifications

Tapa final obligatoria
No
Número de potenciales
8
Number of levels
1
Number of clamping points per level
8
Función N
No
Función PE
No
Función PEN
No

Additional technical data

enclavable
No
Lados abiertos
closed
Tipo de montaje
Plugged

Conductor embornable (conexión nominal)

PUSH IN
Blade size
1,0 x 5,5 mm
Clamping range, max.
6 mm²
Clamping range, min.
0,5 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0,5 mm²
Connection direction
сверху
Gauge to IEC 60947-1
A5
Number of connections
8
Stripping length
12 mm
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,5 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0,5 mm²

CSA névleges adatok

Certificate No. (CSA)
200039-80099474
Current size B (CSA)
29 A
Current size C (CSA)
29 A
Current size D (CSA)
5 A
Voltage size B (CSA)
300 V
Voltage size C (CSA)
300 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
8 AWG
Wire cross section min. (CSA)
22 AWG

General

Number of poles
8
Standards
In accordance with IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Rating data

Sección nominal
6 mm²
Tensión nominal
800 V
Tensión nominal para bornes contiguos
800 V
Tensión nominal DC
800 V
Corriente nominal
41 A
Corriente en conductor máximo
41 A
Normas
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0,78 mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,31 W
Categoría de sobretensión
III
Grado de polución
3

Расчетные данные согласно UL

Corriente Gr B (cURus)
37 A
Corriente Gr C (cURus)
37 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
8 AWG
Sección del conductor Cableado de campo mín. (cURus)
22 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
8 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
22 AWG
Tensión Gr C (cURus)
600 V
Tensión Gr D (cURus)
600 V
Voltage size B (cURus)
600 V

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
