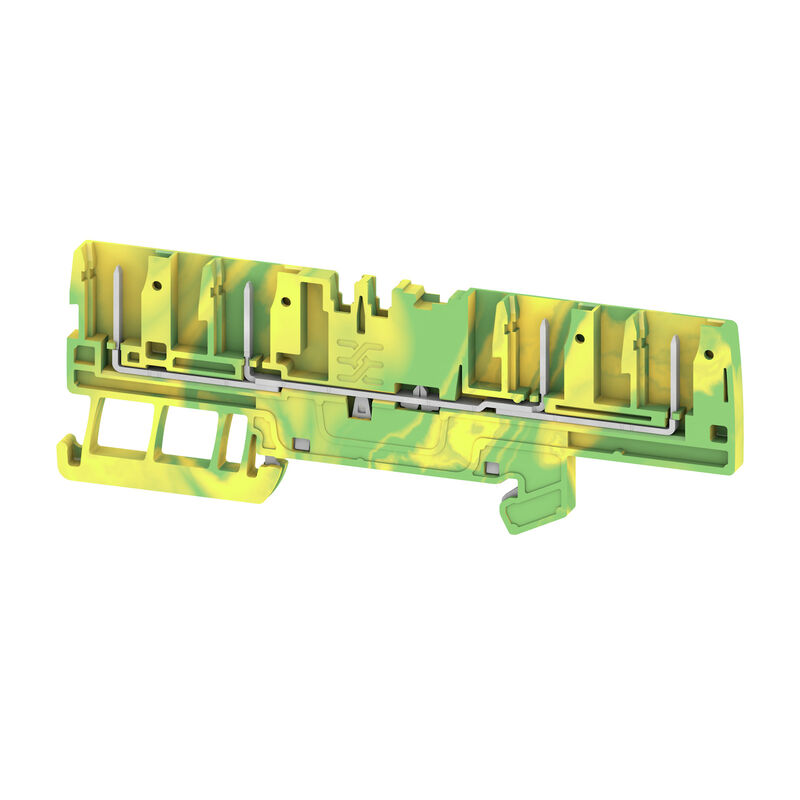

APGTB 1.5 PE 4C/4
APGTB 1.5 PE 4C/4

APGTB 1.5 PE 4C/4

Plug-in modular terminals, PUSH IN, 1.5 mm², 500 V, 17.5 A, Green/yellow

Art.-Nr. 2898140000
Open in Configurator
Download data sheet Technická podpora Dokumenty ke stažení
Příslušenství 78 Příbuzné výrobky 162
Approvals General ordering data Dimensions and weights Temperaturas Environmental Product Compliance Material data System specifications Další technická data Conductors for clamping (additional connection) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Rating data UL data hodnocení Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Plug-in modular terminals, PUSH IN, 1.5 mm², 500 V, 17.5 A, Green/yellow
Číslo objednávky
2898140000
Typ
APGTB 1.5 PE 4C/4
GTIN (EAN)
4064675903239
Množství
50 Pieza

Dimensions and weights

Hloubka
33,5 mm
Depth (inches)
1,319 inch
Výška
80 mm
Height (inches)
3,15 inch
Šířka
3,5 mm
Width (inches)
0,138 inch
Čistá hmotnost
8,451 g

Temperaturas

Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Základní materiál
Wemid
Barevný
Verde/amarillo
Klasifikace hořlavosti UL 94
V-0

System specifications

Nutná koncová deska
Yes
Počet potenciálů
1
Number of levels
1
Número de puntos de embornado por piso
4
Úrovně propojené interně
No

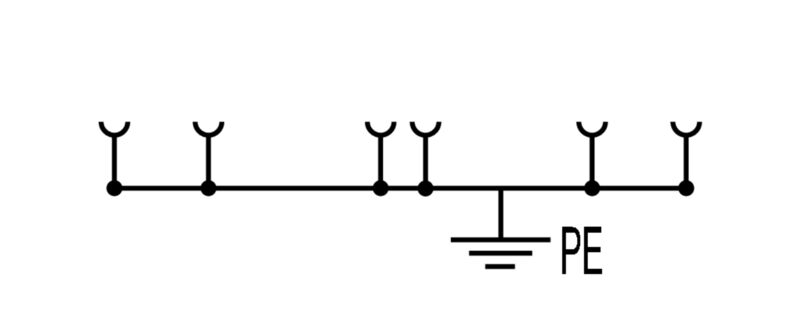

PE připojení
Sí
Nosná lišta
TS 35
N-funkce
Nie
PE funkce
Ja
Funkce PEN
No

Další technická data

Otevřené strany
pravá
Typ montáže
TS 35
Verze testovaná ve výbušném prostředí
Yes

Conductors for clamping (additional connection)

Typ připojení, další připojení
pluggable

Vodiče k upevnění svorkou (jmenovité připojení)

Počet připojení
4
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
top
Typ připojení
PUSH IN
Upínací rozsah, max.
1,5 mm²
Upínací rozsah, min.
0,14 mm²

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26

Rating data

Jmenovitý průřez
1,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
17,5 A
Proud při maximu vodičů
17,5 A
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,56 mW
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
14 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
14 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
