BLC 5.08/09/180BR BK BX

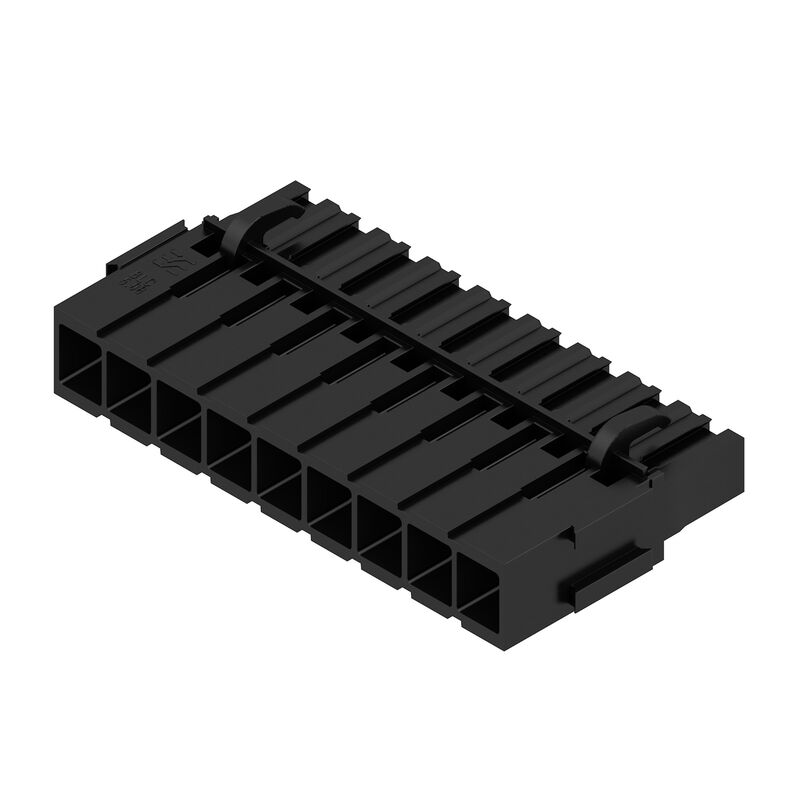

Obrázek výrobku
BLC 5.08/09/180BR BK BX
Obrázek výrobku
BLC 5.08/09/180BR BK BX
Dimensional drawing
BLC 5.08/09/180BR BK BX
Graph

BLC 5.08/09/180BR BK BX

Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 9, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 1712180000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Protikusy 28 Příbuzné výrobky 23
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Všeobecné objednací údaje

Változat
Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 9, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box
Rendelési szám
1712180000
Típus
BLC 5.08/09/180BR BK BX
GTIN (EAN)
4008190935191
CPZ
50 ks
Údaje výrobku
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Balení
Box

Rozměry a hmotnosti

Depth
24,5 mm
Hloubka (v palcích)
0,965 inch
Hauteur
10,1 mm
Výška (v palcích)
0,398 inch
Width
47,72 mm
Šířka (v palcích)
1,879 inch
Čistá hmotnost
5,192 g

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Produktfamilie
OMNIMATE Signal - řada BL/SL 5,08
Anschlussart
Připojení v provozu
Leiteranschlusstechnik
Nalisované připojení
Raster in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Počet pólů
9
L1 in mm
40,64 mm
L1 in Zoll
1,6 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Touch-safe protection acc. to DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Volume resistance
≤5 mΩ
Can be coded
Ano
Délka odizolování
5 mm
Cykly zapojování
25
Zásuvná síla / pól, max.
8,5 N
Tažná síla / pól, max.
6,5 N

Údaje o materiálu

Materiał izolacyjny
PBT GF
Colour
černá
比色表 (相似)
RAL 9011
Группа изоляционного материала
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Zakres zaciskania, min.
0,22 mm²
Clamping range, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
2,5 mm²
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
14,5 A
额定电流，最小回路数 (Tu = 40°C)
18 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
12,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Certificate No. (CSA)
12400-374
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Packaging
Box
VPE length
144 mm
VPE width
113 mm
VPE height
69 mm

Typové testy

Test: Durability of markings
  • Standard:
    koncept DIN VDE 0627, oddíl 6.2.2 / 09.91, DIN IEC 512, část 7, oddíl 5 / 05.94
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

Conformité IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notas
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovitý průřez závisí na použitém krimpovaném kontaktu.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
