BLDF 5.08/03/180LR SN OR BX

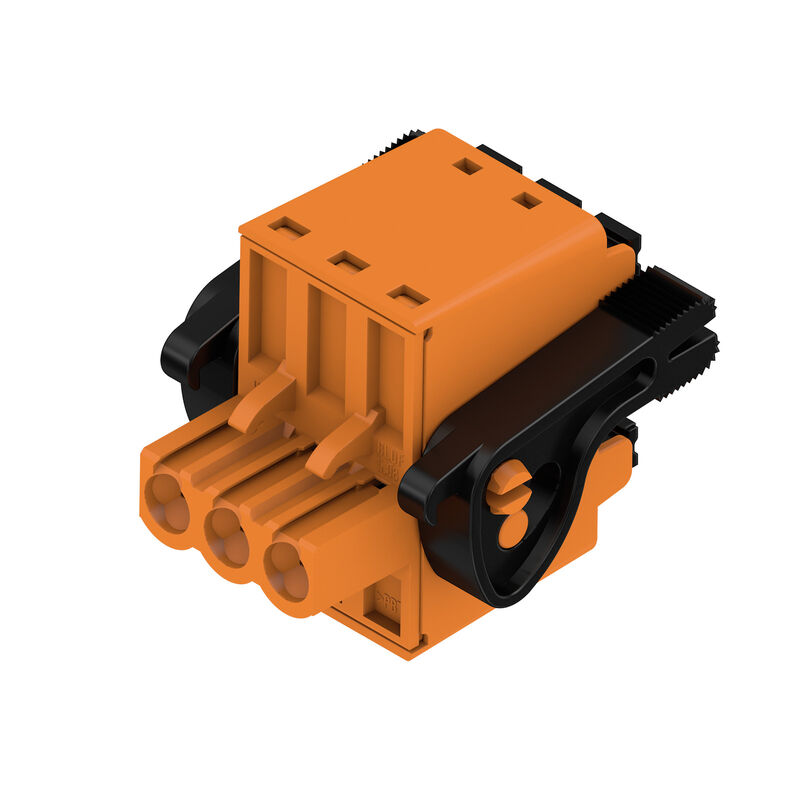

Illustrazione del prodotto
BLDF 5.08/03/180LR SN OR BX

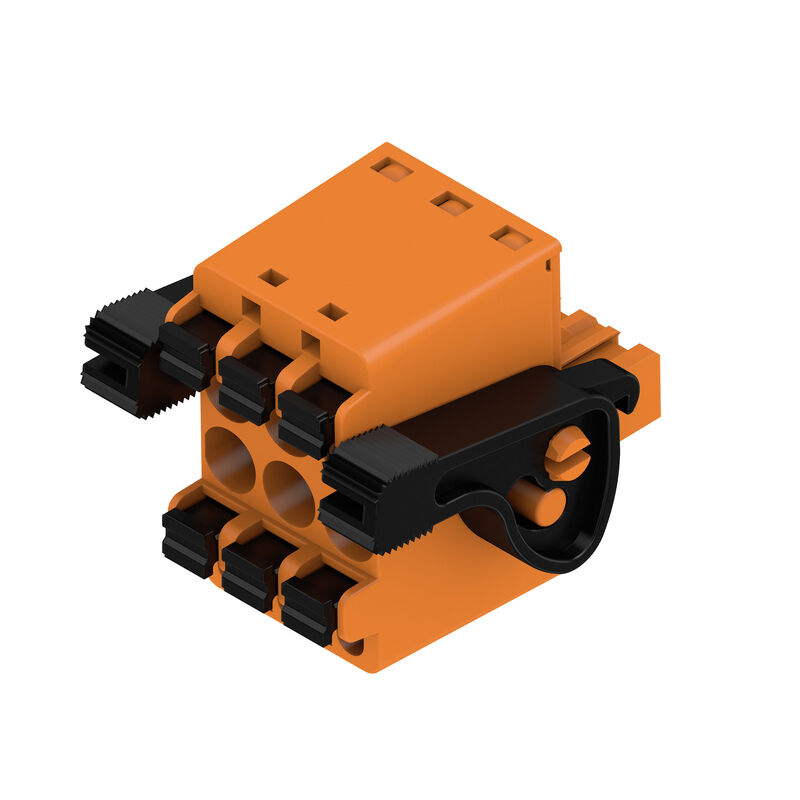

Illustrazione del prodotto
BLDF 5.08/03/180LR SN OR BX
Dimensional drawing
BLDF 5.08/03/180LR SN OR BX
Graph
BLDF 5.08/03/180LR SN OR BX
Graph
BLDF 5.08/03/180LR SN OR BX
Vantaggi del prodotto
Uncompromising functionality
High vibration resistance
BLDF 5.08/03/180LR SN OR BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable
BLDF 5.08/03/180LR SN OR BX
Vantaggi del prodotto
Cost-effective wiring
Quick and intuitive operation
BLDF 5.08/03/180LR SN OR BX
Vantaggi del prodotto
Wide clamping range
Tool-free wire connection
BLDF 5.08/03/180LR SN OR BX
Vantaggi del prodotto
Self-locking
Immediately on plugging in
BLDF 5.08/03/180LR SN OR BX
Uncompromising functionality
High vibration resistance
Gentle unlocking
Low mechanical stress

BLDF 5.08/03/180LR SN OR BX

Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 3, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

N. articolo 1065140000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Controparti 25 Prodotti correlati 14
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Dati di dimensionamento collegamento trasversale secondo DIN IEC Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 5.08 mm, Numero di poli: 3, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
N. d’ordine
1065140000
Tipo
BLDF 5.08/03/180LR SN OR BX
GTIN (EAN)
4032248818082
CPZ
48 Pezzo
Parametri prodotto
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Imballaggio
Box

Dimensioni e pesi

Profondità
29,6 mm
Profondità (pollici)
1,165 inch
Posizione verticale
24,7 mm
Altezza (pollici)
0,972 inch
Larghezza
25,04 mm
Larghezza (pollici)
0,986 inch
Peso netto
10,86 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

제품군
OMNIMATE Signal - Serie BL/SL 5.08
Collegamento al campo
Tecnica di collegamento cavi
PUSH IN con attuatore
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Direzione d'uscita del conduttore
180°
Number of poles
3
L1 in mm
10,16 mm
L1 w calach
0,4 "
Number of rows
1
Количество полюсных рядов
1
Расчетное сечение
2,5 mm²
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Защита от прикосновения согласно DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Sì
Lunghezza di spellatura
10 mm
Lama cacciavite
0,6 x 3,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
9,5 N
Forza d'estrazione/polo, max.
7,5 N

Dati del materiale

Materiale isolante
PBT
Colori
arancione
Colore elementi di azionamento
nero
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-30 °C
Campo della temperatura di montaggio, max.
100 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
3,31 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
2,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
2,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
2,5 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
2,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,8 mm x 2,0 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0635100000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004080000
    • Lunghezza di spellatura:
      • nominale:
        13 mm
    • Terminale consigliato:
      9036220000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
20,8 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17,4 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
14,9 A
Corrente nominale del collegamento trasversale, numero min. di poli (Ta=20°C)
28,1 A
Corrente nominale del collegamento trasversale, numero max. di poli (Ta=20°C)
23,3 A
Corrente nominale del collegamento trasversale, numero min. di poli (Ta=40 °C)
24,2 A
Corrente nominale del collegamento trasversale, numero max. di poli (Ta=40°C)
19,9 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 12
Wire cross-section, AWG, max.
AWG 26
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 12
Ledardiameter AWG, max.
AWG 26
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Packaging
Box
VPE length
350 mm
VPE width
136 mm
Altezza VPE
37 mm

Dati di dimensionamento collegamento trasversale secondo DIN IEC

Corriente nominal conexión transversal, n.º mín. de polos (TU=20 °C)
28,1 A
Courant nominal connexion transversale, nombre de pôles minimum (Ta = 40 °C)
24,2 A
Névleges áram keresztösszekötő, max. pólusszám (Ta=20°C)
23,3 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
