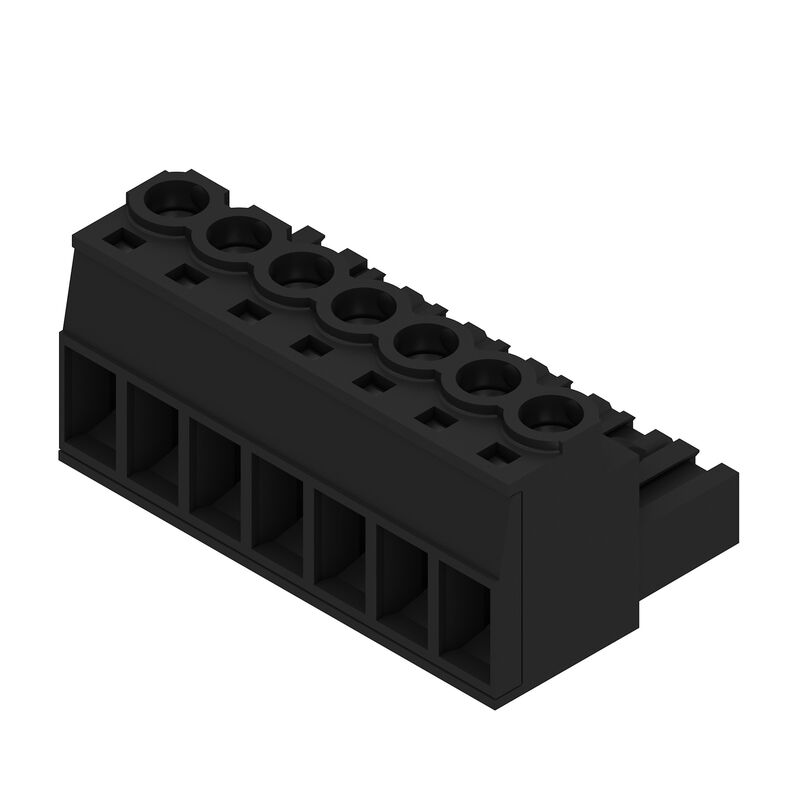

Product image
BLZP 5.08HC/07/180 SN BK BX

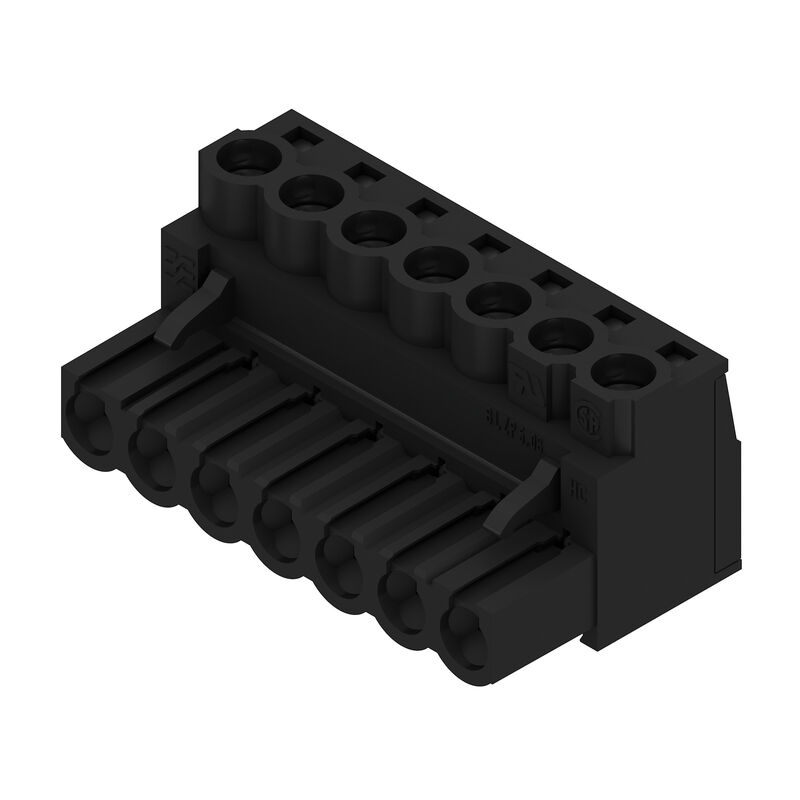

Product image
BLZP 5.08HC/07/180 SN BK BX
Maßbild
BLZP 5.08HC/07/180 SN BK BX
Graph
BLZP 5.08HC/07/180 SN BK BX
Graph

BLZP 5.08HC/07/180 SN BK BX

Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 7, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 4 mm², Box

ID výrobku 1943860000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Protikusy 34 Příbuzné výrobky 45
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Változat
Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 7, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 4 mm², Box
Rendelési szám
1943860000
Típus
BLZP 5.08HC/07/180 SN BK BX
GTIN (EAN)
4032248617906
Qty.
48 ks
Údaje výrobku
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Balení
Box

Rozměry a hmotnosti

Mélység
20,1 mm
Hloubka (v palcích)
0,791 inch
Magasság
16 mm
Výška (v palcích)
0,63 inch
Szélesség
35,56 mm
Šířka (v palcích)
1,4 inch
Čistá hmotnost
11,4 g

Shoda produktu s prostředím

RoHS megfelelőségi állapot
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0,25 kg CO2 eq.

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení s upínacím třmenem
Rozteč v mm (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Vezeték kimeneti irány
180°
Počet pólů
7
L1 v mm
30,48 mm
L1 v palcích
1,2 "
Sorok száma
1
Množství řady kolíků
1
Jmenovitý průřez
4 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Délka odizolování
7 mm
Svěrný šroub
M 2,5
Hrot šroubováku
0,6 x 3,5
PH 1
PZ 1
Standard hrotu šroubováku
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Cykly zapojování
25
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
9 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Údaje o materiálu

Szigetelőanyag
PBT
Szín
černá
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
CTI (Comparative Tracking Index)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Érintkező anyaga
Slitina
Érintkező felület
pocínované
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
4 mm²
Ledardiameter, AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
4 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,4 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0372700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        7 mm
    • Doporučená dutinka na konci vodiče:
      0373000000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9019160000
Hivatkozási szöveg
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
23 A
Märkström, max. antal poler (Tu=20°C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Märkström, max. antal poler (Tu=40°C)
16 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Névleges áram (D felhasználási csoport / CSA)
20 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
347 mm
Šířka VPE
135 mm
Výška VPE
31 mm

Typové testy

Test: Durability of markings
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, jmenovité napětí, jmenovitý průřez, typ materiálu
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Misengagement (Non-interchangeability)
  • Standard:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
Prueba de daños y liberación accidental de conductores
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 12/1
    • Typ vodiče a průřez vodiče:
      AWG 12/19
  • Vyhodnocení:
    vyhovělo
Test de décrochage
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥60 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U4,0
    • Typ vodiče a průřez vodiče:
      H07V-K4,0
    • Typ vodiče a průřez vodiče:
      AWG 12/1
    • Typ vodiče a průřez vodiče:
      AWG 12/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC megfelelőség
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Megjegyzések
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
