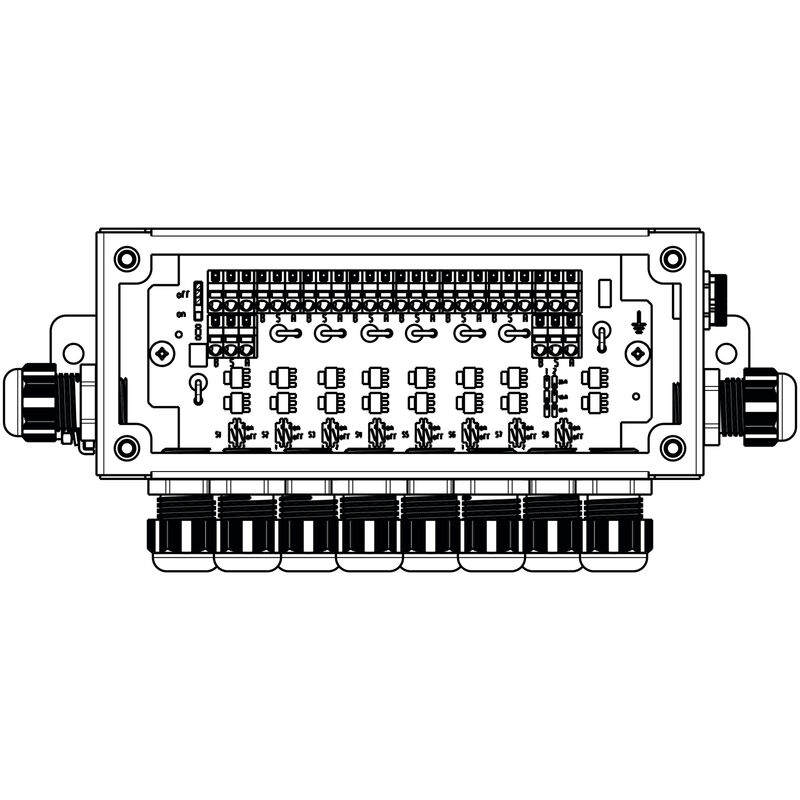

Standardní rozvaděč s omezením proudu, 8kanálový rozvaděč LIMITER, IP66, IP67, Vedení větve M12, Kulatý

ID výrobku 2653690000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 28
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Pravděpodobnost selhání Shoda produktu s prostředím Data připojení Technické údaje Popis součástek Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Všeobecné objednací údaje

Verze
Standardní rozvaděč s omezením proudu, 8kanálový rozvaděč LIMITER, IP66, IP67, Vedení větve M12, Kulatý
Číslo objednávky
2653690000
Typ
FBCON SS PCG 8WAY LIMITER
GTIN (EAN)
4064675267232
Množství
1 ks

Rozměry a hmotnosti

Hloubka
86,5 mm
Hloubka (v palcích)
3,406 inch
Výška
77 mm
Výška (v palcích)
3,031 inch
Šířka
204 mm
Šířka (v palcích)
8,031 inch
Čistá hmotnost
1.077 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...75 °C
Vlhkost
5...95 %, bez kondenzace

Pravděpodobnost selhání

SIL v souladu s IEC 61508
Žádné

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Data připojení

Upínací rozsah, min.
4 mm²
Upínací rozsah, max.
6 mm²

Technické údaje

Conductor O.D., max.
9,5 mm
Ház kivitele
S prvkem kompenzace tlaku
Materiale base della custodia
Nerezavějící ocel
Hliník
Nombre de pôles
3
Operating voltage
30 V
Povrch krytu
leštěné
Presse-étoupes
Plastová šroubovaná kabelová průchodka
rodzaj montażu
montováno na povrch
Spotřeba proudu v pohotovostním režimu
7 mA
Strömbegränsning
nastavitelné
20 mA, 40 mA, 60 mA
Type of distribution
8kanálový rozvaděč LIMITER
Zewnętrzna średnica przewodu, min.
6,5 mm
Вид защиты
IP66
IP67
Степень загрязнения
3
Шинная система
Profibus PA
Foundation Fieldbus
케이블 인입
Vedení větve M12
Kulatý

Popis součástek

Popis produktu
Zařízení je aktivním rozvaděčem pro sběrnicové systémy Profibus PA a Foundation Fieldbus H1. Stroj splňuje podmínky třídy ochrany IP66/IP67. Funkční popis Zařízení propojuje až osm zařízení v terénu s jedním segmentem sběrnice. Nastavitelná proudová kontrola na každé odbočce chrání hlavní vedení před zkratem nebo přetížením (viz obrázek B1). Potlačovací diody chrání připojená zařízení v terénu před přepětím. Červená LED dioda signalizuje zkrat nebo přetížení na odbočce. Zelená LED dioda signalizuje dostatečné napájení na hlavní lince. Zařízení podporuje koncepce uzemnění s vícebodovým uzemněním stínění nebo jednobodovým uzemněním stínění. Koncepce uzemnění jsou vysvětleny v pokynech Profibus PA a Foundation Fieldbus.

Klasifikace

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
