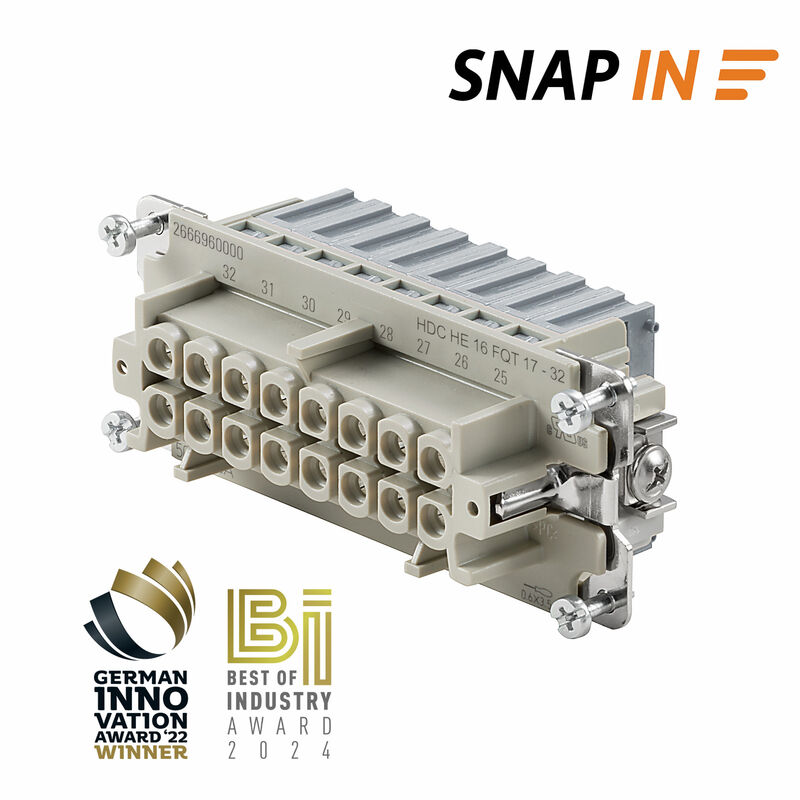

HDC HE 16 N FQT 17~32

HDC HE 16 N FQT 17~32

wkład HDC, złącze żeńskie, 500 V, 16 A, Liczba biegunów: 16, SNAP IN, Rozmiar instalacji: 6

Nr. produktu 2666960000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary General data Datos de conexión PE Version Klasyfikacje

Dopuszczenia

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

Ogólne dane zamówieniowe

Version
wkład HDC, złącze żeńskie, 500 V, 16 A, Liczba biegunów: 16, SNAP IN, Rozmiar instalacji: 6
Order No.
2666960000
Type
HDC HE 16 N FQT 17~32
GTIN (EAN)
4050118899030
Ilość
1 szt.

Wymiary i masa

Depth
84,5 mm
Głębokość (cale)
3,327 inch
Height
36,3 mm
Wysokość (cale)
1,429 inch
Width
34 mm
Width (inches)
1,339 inch
Masa netto
79 g

Temperatury

Limit temperature
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

wymiary

Width
34 mm

General data

Basic material
Copper alloy
BG
6
Installation size
6
Insulating material
Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге)
PA 66/6
Insulation resistance
1010 Ω
Low smoke acc. DIN EN 45545-2
Sì
Number of poles
16
Number of power contacts
16
Number of signal contacts
0
Plugging cycles, gold
≥ 500
Plugging cycles, silver
≥ 500
Pollution severity
3
Rated current (cUR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7,1 A
Rated current (DIN EN 61984)
16 A
Rated current (UR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
Rated impulse voltage (DIN EN 61984)
6 kV
Rated voltage (DIN EN 61984)
500 V
Rated voltage according to UL/CSA
600 V AC/DC
Series
HE
Surface finish
srebro chromianowane
Type
złącze żeńskie
Type of connection
SNAP IN
UL 94 flammability rating
V-0

Datos de conexión PE

Connection type PE
Csavaros csatlakozás
Rated cross-section
4 mm²

Version

Basic material
Copper alloy
BG
6
Conductor cross-section, max.
2,5 mm²
Conductor cross-section, min.
1 mm²
Installation size
6
Stripping length, rated connection
10 mm
Surface finish
srebro chromianowane
Type of connection
SNAP IN
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,34 mm²
Wire cross-section, solid, max.
2,5 mm²
Wire cross-section, solid, min.
0,5 mm²

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
