IE-C5DB4RE0030MCAXXX-X
IE-C5DB4RE0030MCAXXX-X
IE-C5DB4RE0030MCAXXX-X
Rozměrový výkres
Male, angled
IE-C5DB4RE0030MCAXXX-X
Schéma připojení
IE-C5DB4RE0030MCAXXX-X
Detailní výkres

IE-C5DB4RE0030MCAXXX-X

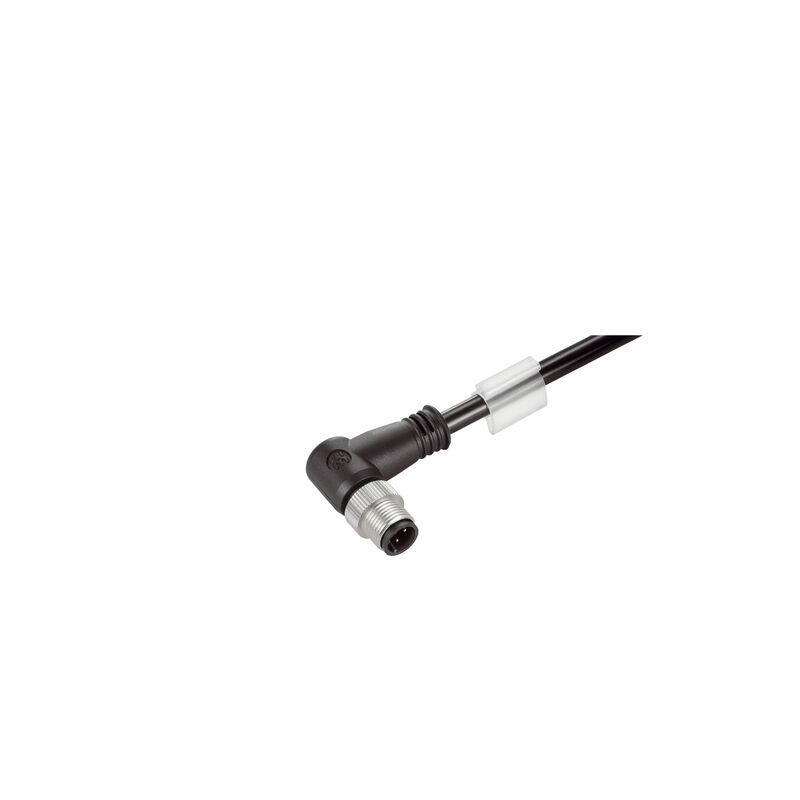

Systémový kabel, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), Radox GKW S, 3 m

ID výrobku 1059900030
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 6 Příbuzné výrobky 4
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Systémový kabel, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), Radox GKW S, 3 m
Číslo objednávky
1059900030
Typ
IE-C5DB4RE0030MCAXXX-X
GTIN (EAN)
4032248808625
Množství
1  ks

Rozměry a hmotnosti

Délka
3  m
Délka (v palcích)
118,11  inch
Čistá hmotnost
254  g

Teploty

Skladovací teplota
-40 °C...90 °C
Provozní teplota
-40 °C...90 °C
Teplota instalace
-25 °C...90 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Jedovaté plyny
According to BS 6853 Appendix B
Korozivní účinky výparů
to IEC 60754-2
Kovový datový a řídicí kabel o více žilách
According to EN50288-2-2
Neprostupné pro kouř
According to BS 6853 Appendix D
v souladu s EN 50268-2
According to IEC 61034-2
Obsah fluóru
According to EN 60684-2 Section 45.2
Obsah halogenovodíku
According to EN-50267-2-1
According to IEC 60754-1
Plameny se šíří svisle na kabelových svazcích
According to BS4066-3
DIN EN 50266-2-5
According to IEC 60332-3-25 D
Protipožární bezpečnost pro železniční vozidla
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853
According to EN50288-2-2
According to EN 45545, HL1 - HL3
Protipožární ochrana v přípojnicích
Podle ISO 6722-1 5.22 (UN ECE-R 118.01)

Obecné standardy

Standardní konektor
IEC 61076-2-101

Standardy

Jedovaté plyny
According to BS 6853 Appendix B
Korozivní účinky výparů
to IEC 60754-2
Kovový datový a řídicí kabel o více žilách
According to EN50288-2-2
Neprostupné pro kouř
According to BS 6853 Appendix D
v souladu s EN 50268-2
According to IEC 61034-2
Obsah fluóru
According to EN 60684-2 Section 45.2
Obsah halogenovodíku
According to EN-50267-2-1
According to IEC 60754-1
Plameny se šíří svisle na kabelových svazcích
According to BS4066-3
DIN EN 50266-2-5
According to IEC 60332-3-25 D
Protipožární bezpečnost pro železniční vozidla
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853
According to EN50288-2-2
According to EN 45545, HL1 - HL3
Standardní konektor
IEC 61076-2-101

Struktura kabelu

Barva opláštění
černá
SF/UTP
Materiál pláště
Radox GKW S
Prameny
7
Průměr pláště, max.
7,55  mm
Průměr pláště, min.
6,95  mm
Průřez
2*2*AWG 22/7 - 2*2*0,36 mm²
Průřez izolace
1,95  mm
Stínění
SF/UTP

Elektrické vlastnosti kabelu

Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)

Mechanické a materiálové vlastnosti kabelu

Halogen
bez halogenů, podle IEC 60754-2
Korozivní účinky výparů
to IEC 60754-2
Neprostupné pro kouř
According to BS 6853 Appendix D
v souladu s EN 50268-2
According to IEC 61034-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1-2
Odolnost vůči olejům
in accordance with EN 50306-3
Poloměr ohybu, min., opakovaný
6 *průměr

Konektor, vlevo

Zástrčka vlevo
M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Klasifikace

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Osvědčení

ROHS
Shoda
