IE-C5DS4UG0050MBSXXX-E
IE-C5DS4UG0050MBSXXX-E
Схема соединений
IE-C5DS4UG0050MBSXXX-E
Габаритный чертеж
Hexagon nut enclosed loosely
IE-C5DS4UG0050MBSXXX-E
Габаритный чертеж
with through hole

IE-C5DS4UG0050MBSXXX-E

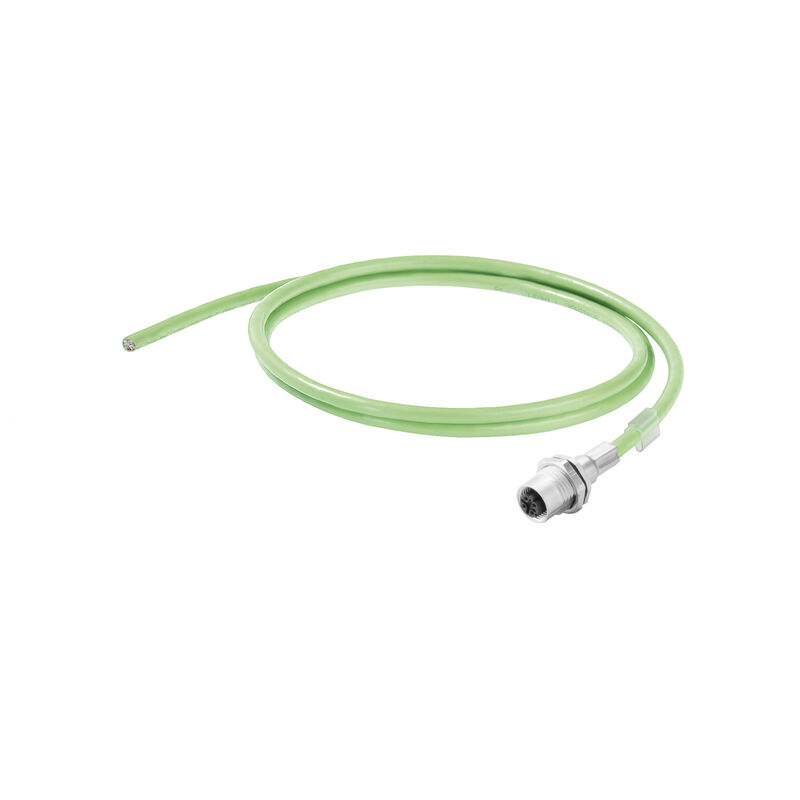

Системный кабель, M12, D-кодировка – фланец, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 5 m

항목 번호 1234770050
Gegevensblad downloaden Инженерная поддержка Загрузка продуктов
Аксессуары 4 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Version
Системный кабель, M12, D-кодировка – фланец, открытый, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 5 m
Order No.
1234770050
Тип
IE-C5DS4UG0050MBSXXX-E
GTIN (EAN)
4050118019506
Кол.
1 Штука

Размеры и массы

Längd
5 m
Длина (в дюймах)
196,85 inch
Масса нетто
312,1 g

Температуры

Температура хранения
-50 °C...70 °C
Рабочая температура
-40 °C...70 °C
Температура монтажа
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Конструкция кабеля

Diametro guaina, max.
6,7 mm
Diametro isolamento
1,5 mm
Keresztmetszet
4*AWG 22/7 - 0,32 мм²
Köpeny színe
зеленый (RAL 6018)
Materiale rivestimento
Полиуретан
Árnyékolás
Контакт с экранированием 360°

Электрические свойства кабеля

범주
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
Огнестойкость
Да
Радиус изгиба мин., однократный
5 * диаметр кабеля
Радиус изгиба мин., повторяющийся
15 x диаметр кабеля

Вилка левосторонняя

Штекер левый
M12, D-кодировка, IP67, розеточный контакт, прямой, фланец, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
свободный конец провода

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
