IE-C5ES8UG0250M40M40-G
IE-C5ES8UG0250M40M40-G
Koppling
IE-C5ES8UG0250M40M40-G
Profilritning

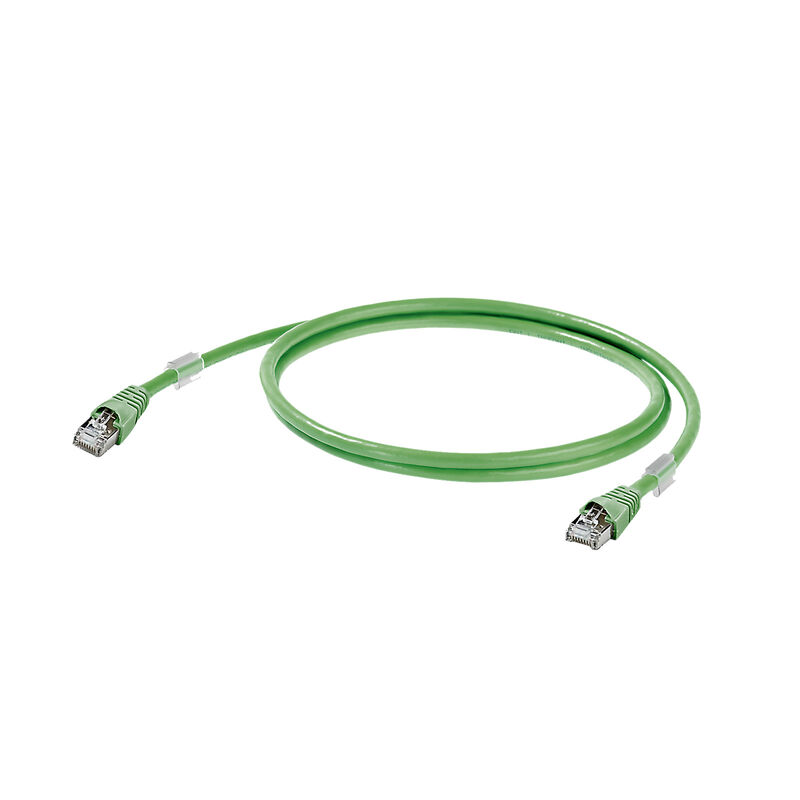

IE-C5ES8UG0250M40M40-G

Systemkabel, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801), PUR, 25 m

Produkt-ID 1166000250
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Använda produkter 15
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Allmänna standarder Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Anslutningsstickpropp Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Allmänna beställningsdata

Utförande
Systemkabel, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801), PUR, 25 m
Art.nr.
1166000250
Typ
IE-C5ES8UG0250M40M40-G
GTIN (EAN)
4050118692952
Förp.
1 items

Mått och vikter

Längd
25 m
Bygglängd (tum)
984,252 inch
Nettovikt
855 g

Temperaturer

Drifttemperatur
-40 °C...75 °C
Installation temperature
-10 °C...60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Allmänna standarder

Certifikat-Nr. (cULus)
E316369

Kabeluppbyggnad

Anordning ledare
tvinnat par
Antal ledare
8
Area
4*2*AWG 26/7 - 4*2*0,128 mm²
Avskärmning
SF/UTP
Färgsekvens ledare - ledarpar
vit/blå - blå, vit/orange - orange, vit/grön - grön, vit/brun - brun
Isolering
PE
Isoleringsdiameter
0,98 mm
Ledarmaterial
Flertrådig förtennad kopparledare
Manteldiameter, max.
6 mm
Manteldiameter, min.
5,6 mm
Mantelfärg
grön
Material mantel
PUR
Samlingsskärm
Skärmflätning av koppartråd
Skärmning ledarpar
Aluminiumfolie
Trådar
7

Elektriska egenskaper kabel

Kategori
Cat.5 (ISO/IEC 11801)
Provspänning ledare-ledare-skärm
750 V DC, 1 min
Överföringshastighet
10/100 MBit/s
1000 Mbit/sek

Mekaniska egenskaper och materialegenskaper kabel

Böjradie min, unik
5 x kabeldiameter
Böjradie min, upprepad
10 x kabeldiameter
Flamhärdighet
enligt IEC 60332-1
Halogener
halogenfri, enligt IEC 60754-2
Oljebeständighet
EN 50305
Rivtålighet
mycket bra
Silikonfri
Ja
UV-beständig
Ja

Anslutningsstickpropp

Stickkontakt höger
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade
Stickkontakt vänster
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt vänster

Stickkontakt vänster
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Stickkontakt höger
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
