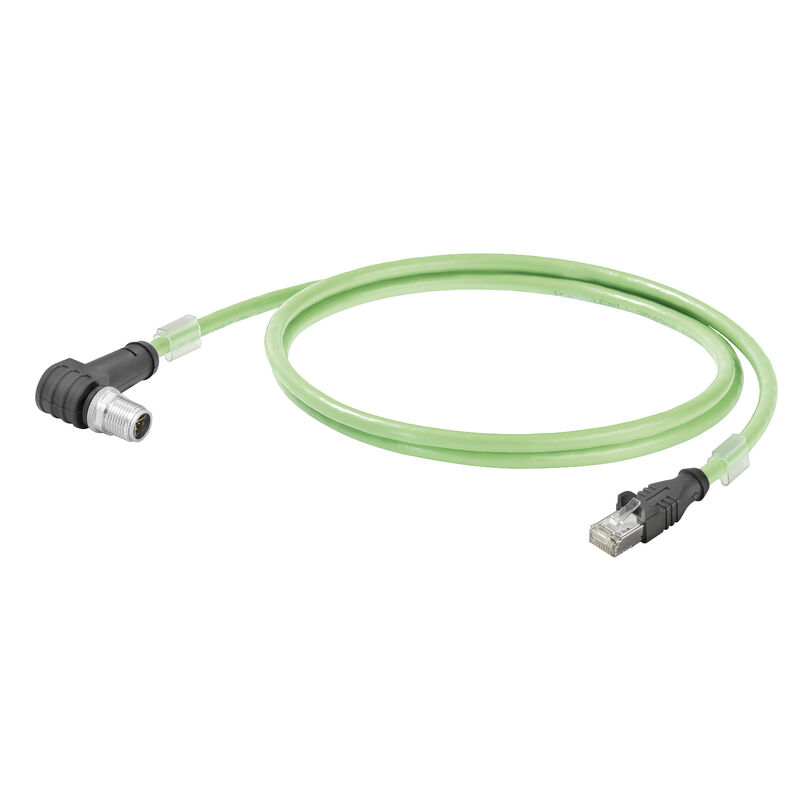

Systemkabel, RJ45 IP 20, M12 X-Type IP67 Stift, 90° gewinkelt, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m

항목 번호 2694510100
데이터 시트 다운로드 엔지니어링 지원
액세서리 2 관련 제품 44
Homologaciones Allgemeine Bestelldaten Dimensions et poids Temperatures Umweltanforderungen 케이블 특정 표준 표준 케이블 구조 케이블의 전기 속성 케이블의 기계적 및 재질 속성 플러그, 좌 플러그, 우 Classifications

Homologaciones

ROHS
Conformidad

Allgemeine Bestelldaten

버전
Systemkabel, RJ45 IP 20, M12 X-Type IP67 Stift, 90° gewinkelt, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m
주문 번호
2694510100
유형
IE-C6EL8UG0100XCAU40-2X
GTIN(EAN)
4050118700503
수량
1 items

Dimensions et poids

길이
10 m
Lunghezza (pollici)
393.701 inch
Masa netto
478 g

Temperatures

보관 온도
-40 °C...80 °C
작동 온도
-40 °C...80 °C
설치 온도
-20 °C...60 °C

Umweltanforderungen

RoHS 준수 상태
Konform mit Ausnahme
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

케이블 특정 표준

연기 침투성
IEC 61034 규격
표준, 어셈블리
UL Style 20963

표준

연기 침투성
IEC 61034 규격
표준, 어셈블리
UL Style 20963

케이블 구조

PE
결선
EIA/TIA T568 B
구리 직경
0.48 µm
꼬임
7
단면적
4*2*AWG 26/7 - 4*2*0.128 mm²
와이어 개수
8
와이어 쌍 차폐
알루미늄 호일
와이어 재질
주석 도금 구리 연선
와이어 코어의 배치
꼬임 쌍
완전 차폐
구리 배선으로 제조된 차폐 편주
외피 색상
녹색(RAL 6018)
외피 직경, 최대
6.7 mm
외피 직경, 최소
6.1 mm
재질 외피
PUR
절연재 단면적
0.98 mm
차폐
S/FTP
차폐 편조물 두께
0.1 mm
컬러 시퀀스 또는 와이어 - 와이어 쌍
흰색 - 파란색, 흰색 - 주황색, 흰색 - 녹색, 흰색 - 갈색
표준 명칭
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN

케이블의 전기 속성

루프 저항
290 Ω/km
범주
Cat.6A / Class EA (ISO/IEC 11801 2010)
신호 전파 시간
5.2 ns/m
전송 임피던스
15 mΩ/m, 1 MHz에서
10 mΩ/m, 10 MHz에서
30 mΩ/m, 30 MHz에서
테스트 전압: 와이어-와이어-차폐
700 Vrms, 50 Hz, 1 min
특성 임피던스
100 ± 5 Ω (100MHz에서)

케이블의 기계적 및 재질 속성

내마모성
매우 좋음
연기 침투성
IEC 61034 규격
오일 저항
in accordance with IEC 60811-2-1
최소 구부림 반경, 반복
10 x 케이블 직경
최소 구부림 반경, 한 번만
5 x 케이블 직경
할로겐
bez halogenů, podle IEC 60754-1
화염 내성
in accordance with IEC 60332-1-2

플러그, 좌

플러그 좌측
M12, X-코딩, IP67, 수형 접점, 90° 꺾임, 플러그, 플라스틱, 차폐

플러그, 우

플러그 우측
RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
